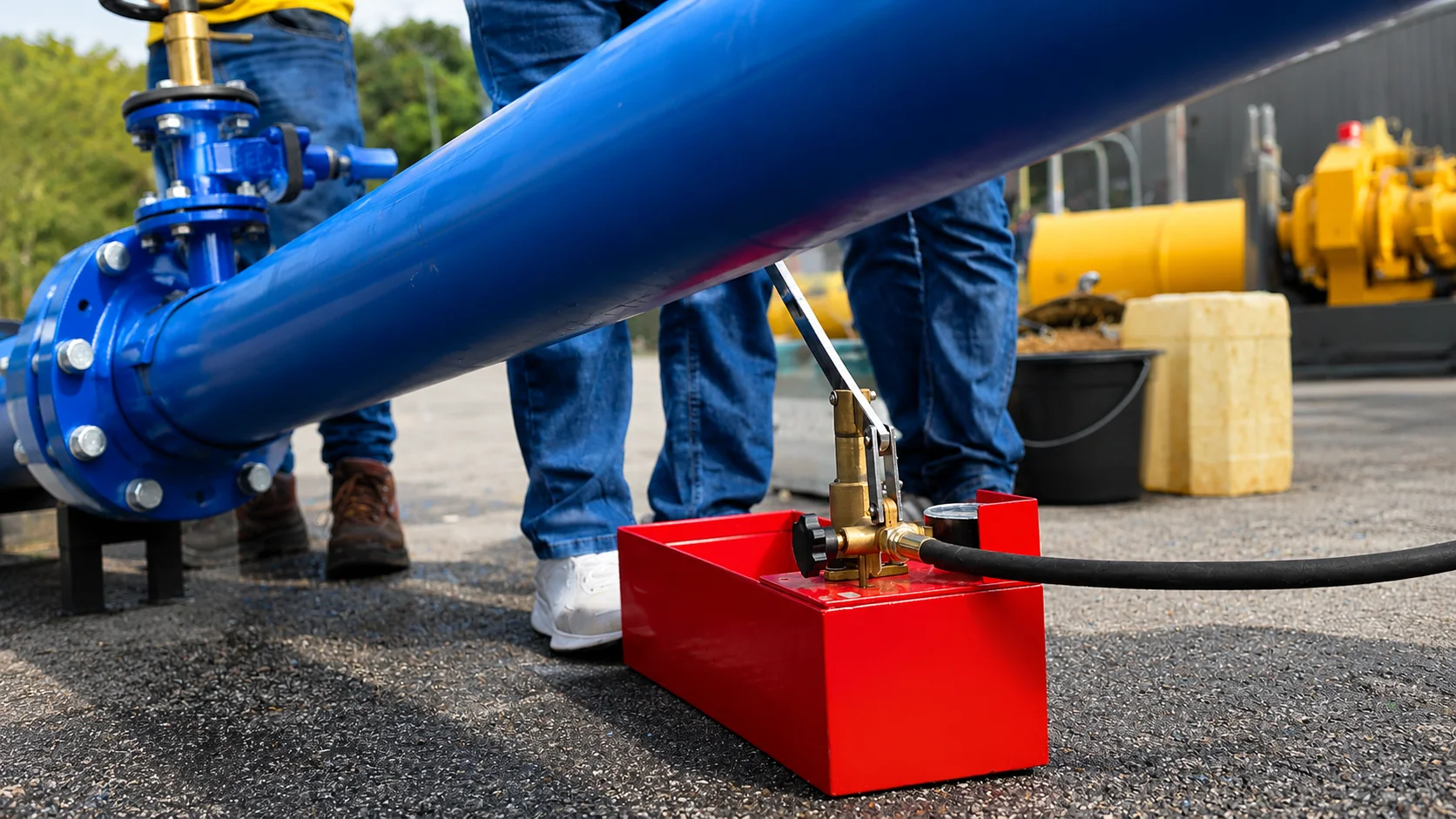

O que é teste hidrostático em tubulações?

O teste hidrostático em tubulações é uma etapa de controle técnico usada para avaliar, de forma planejada, se uma rede hidráulica apresenta condições adequadas de estanqueidade e resistência antes de entrar em operação ou ser entregue para continuidade da obra.

Em infraestrutura urbana, esse ensaio é especialmente relevante porque muitas redes ficam enterradas, interligadas a sistemas de saneamento, abastecimento de água, drenagem ou instalações hidráulicas que dependem de segurança operacional e rastreabilidade técnica.

Ele ajuda a identificar vazamentos ou fragilidades antes da operação, conforme projeto, norma aplicável e responsável técnico.

O princípio do ensaio é relativamente direto: a tubulação é preparada, preenchida com fluido, submetida a uma pressão de teste definida tecnicamente e monitorada por um período estabelecido conforme critérios do projeto, normas aplicáveis e orientação do responsável técnico.

Durante esse acompanhamento, são observados sinais como perda de pressão, vazamentos visíveis, comportamento de juntas, conexões, válvulas e demais componentes da rede hidráulica.

Apesar de ser frequentemente associado apenas à busca por vazamentos, o teste hidrostático não deve ser entendido como uma simples verificação pontual.

Ele também contribui para avaliar se o trecho ensaiado suporta determinadas condições de solicitação dentro dos parâmetros previstos.

Por isso, existe uma diferença importante entre localizar uma falha de estanqueidade e validar tecnicamente as condições de operação de uma rede.

A primeira situação indica se há escape de fluido; a segunda depende de análise de projeto, material, pressão operacional, pressão de teste, método de execução, registros e critérios de aceitação.

Em obras de saneamento e infraestrutura urbana, o ensaio pode ser aplicado em diferentes contextos, como:

• redes de abastecimento de água;
• trechos de sistemas hidráulicos pressurizados;
• tubulações enterradas em obras de infraestrutura urbana;
• redes associadas a loteamentos, empreendimentos e intervenções públicas;
• sistemas que exigem controle de estanqueidade antes da liberação para operação;
• obras com interface entre escavação, topografia, drenagem, pavimentação e redes existentes.

A utilidade do teste aumenta quando ele é pensado desde a fase de planejamento da obra, e não apenas como uma atividade isolada no fim da instalação.

Em redes enterradas, por exemplo, a posição real da tubulação, a profundidade, os acessos, as interferências com outras redes, as frentes de serviço e a sequência de execução podem influenciar diretamente a preparação do trecho, a segurança da equipe e a qualidade dos registros.

É nesse ponto que levantamento topográfico, análise de interferências e compatibilização técnica deixam de ser detalhes complementares e passam a fazer parte da gestão do risco da obra.

O Prisma atua justamente nessa integração entre engenharia, gestão de obras, projetos técnicos, levantamento topográfico e análise prática de campo para obras de saneamento e infraestrutura urbana.

Dentro desse contexto, o teste hidrostático se conecta à necessidade de transformar uma demanda de obra em um processo tecnicamente organizado, documentável e executável, especialmente quando há redes de água, esgoto, drenagem, pavimentação ou sistemas hidráulicos envolvidos.

É importante destacar que pressões, tempos de ensaio, critérios de aceitação, instrumentos utilizados e documentação necessária não devem ser definidos de forma genérica.

Esses parâmetros dependem do tipo de tubulação, do material, da finalidade do sistema, do projeto executivo, das normas técnicas aplicáveis, das exigências de órgãos ou concessionárias e da avaliação de profissional habilitado.

Assim, o teste contribui para segurança e conformidade, mas precisa estar inserido em um processo técnico responsável.

A partir dessa base conceitual, o próximo ponto essencial é entender para que o ensaio serve na prática, em quais momentos ele costuma ser indicado e como normas, documentação e segurança operacional influenciam sua aplicação em obras de infraestrutura.

Para que serve o teste hidrostático e quando ele é indicado?

O teste hidrostático serve para verificar, de forma controlada, se uma tubulação ou sistema hidráulico mantém sua integridade quando submetido a uma pressão definida em projeto, norma ou critério técnico.

Na prática, ele ajuda a identificar vazamentos, falhas em juntas, conexões mal executadas, pontos frágeis e condições que poderiam comprometer a operação segura de redes de água, redes de esgoto, sistemas de drenagem ou outras instalações pressurizadas.

Em obras de infraestrutura urbana, o ensaio não deve ser visto apenas como uma formalidade de entrega.

Ele é uma etapa de controle técnico que apoia decisões importantes antes de liberar uma rede para uso, recompor pavimentos, avançar frentes de serviço ou mobilizar equipes e equipamentos para fases posteriores da obra.

Situações em que o teste hidrostático costuma ser indicado

• Comissionamento de sistemas novos: antes da entrada em operação, o ensaio ajuda a confirmar se o trecho instalado apresenta estanqueidade compatível com os critérios definidos para o sistema.
• Verificação após instalação de tubulações: em redes recém executadas, o teste contribui para identificar falhas de montagem, conexões inadequadas ou problemas em juntas antes que a obra avance para etapas de difícil acesso.
• Entrega técnica de redes hidráulicas: em empreendimentos, loteamentos, obras públicas ou intervenções de concessionárias, os registros do ensaio podem compor a documentação técnica de entrega, conforme exigências do projeto, do contratante ou do órgão responsável.
• Inspeções programadas: quando previstas em planos de manutenção, critérios internos ou requisitos técnicos, as inspeções com ensaio hidráulico ajudam a acompanhar a condição de integridade da tubulação.
• Manutenção corretiva ou preventiva: após intervenções em redes existentes, o teste pode ser usado para verificar se o reparo ou substituição de componentes restabeleceu a condição esperada de estanqueidade.
• Reparos localizados: em trechos com troca de conexões, válvulas, tubos ou peças especiais, o ensaio auxilia na validação do trecho antes da retomada da operação.
• Suspeita de vazamento ou perda de pressão: quando há indícios de fuga de água, instabilidade de pressão operacional ou comportamento anormal do sistema, o teste pode apoiar a investigação técnica.
• Compatibilização com outras frentes de obra: em redes enterradas, o ensaio pode ser planejado antes de etapas como reaterro definitivo, pavimentação, drenagem complementar ou liberação de áreas para outros serviços.

No contexto de saneamento e infraestrutura urbana, a utilidade do teste hidrostático vai além de apontar se existe ou não vazamento.

Ele fornece evidências para a tomada de decisão: liberar um trecho, revisar uma conexão, reavaliar uma interferência, corrigir uma execução ou ajustar o planejamento da obra.

Isso é especialmente relevante em redes enterradas, onde um problema não identificado no momento certo pode gerar retrabalho, abertura de valas já finalizadas, atraso em cronogramas e incompatibilidades com pavimentação, drenagem, abastecimento de água ou esgotamento sanitário.

Um ponto frequentemente subestimado é o momento do planejamento do ensaio.

O ideal é que ele seja considerado antes da mobilização completa de equipes, máquinas e materiais, e não apenas quando a tubulação já está instalada.

Quando o teste é pensado desde a fase de projeto e organização da obra, torna-se possível definir trechos de ensaio, avaliar acessos, prever pontos de isolamento, considerar interferências existentes, organizar registros e alinhar a documentação necessária para aprovação ou entrega técnica.

Esse cuidado é importante porque a indicação do ensaio depende das características reais do sistema.

Material da tubulação, diâmetro, extensão do trecho, pressão operacional, tipo de fluido, finalidade da rede, condições de instalação, exigências do contratante e normas aplicáveis influenciam a forma como o teste deve ser especificado e acompanhado.

Por isso, o teste não deve ser aplicado com parâmetros genéricos nem substituir a avaliação de um responsável técnico habilitado.

Em obras de redes de água, por exemplo, o ensaio pode ser relevante para verificar a estanqueidade antes da operação.

Em redes de esgoto, drenagem ou sistemas hidráulicos associados à infraestrutura urbana, a necessidade e o método de verificação devem considerar o tipo de sistema e os critérios técnicos pertinentes.

Em todos os casos, a análise deve estar vinculada ao projeto, às condições de campo e à documentação exigida para a obra.

É nesse ponto que a organização técnica faz diferença.

O Prisma atua na elaboração de projetos, levantamentos topográficos, análise de interferências, compatibilizações e gestão de obras para infraestrutura urbana, saneamento, redes enterradas, drenagem, abastecimento de água e pavimentação.

Essa visão integrada ajuda construtoras, empreiteiras, prefeituras, concessionárias e loteadoras a tratar o teste como parte do planejamento da execução, e não como uma etapa isolada no fim do processo.

Alerta de planejamento: quando o ensaio é deixado para a última hora, podem surgir obstáculos como ausência de pontos adequados de acesso, trechos mal isolados, falta de registros de execução, interferências não mapeadas ou incompatibilidades entre projeto e campo.

Planejar antes reduz a chance de retrabalho e permite que o resultado do teste tenha maior valor técnico para a continuidade da obra.

Na sequência do processo, a atenção deve se voltar às normas, critérios técnicos e responsabilidades aplicáveis.

A definição de quando testar, como registrar, quais parâmetros adotar e quais documentos apresentar deve considerar o escopo do sistema, o projeto executivo, as exigências de concessionárias ou órgãos públicos e a avaliação profissional competente.

Normas, NR13 e critérios técnicos aplicáveis

Em um teste hidrostático, a conformidade não depende apenas de pressurizar a tubulação e observar se há vazamento.

O ensaio precisa estar vinculado ao projeto, ao tipo de sistema, à pressão de operação, ao material empregado, ao trecho testado, aos critérios de aceitação e à documentação exigida pelo contratante, concessionária, órgão público ou responsável técnico.

Por isso, normas e regulamentações devem ser tratadas como parte do controle técnico da obra, não como um checklist genérico aplicado da mesma forma a qualquer rede.

Por que as normas importam no ensaio hidrostático?

As normas técnicas ajudam a definir parâmetros de segurança, procedimentos de inspeção, registros mínimos e responsabilidades.

Em redes de infraestrutura urbana, como sistemas de abastecimento de água, esgoto, drenagem e demais instalações hidráulicas, elas orientam decisões como preparação do trecho, controle de pressão, verificação de estanqueidade, rastreabilidade das informações e emissão de relatório técnico.

O ponto central é que o critério correto não deve ser escolhido por suposição.

Pressão de teste, tempo de estabilização, método de inspeção, tolerâncias e forma de registro podem variar conforme o projeto, o material da tubulação, as conexões, a finalidade da rede, as condições de campo e as exigências do órgão envolvido.

A interpretação deve ser feita por profissional habilitado, considerando o escopo real do sistema.

Atenção normativa: a NR13 pode ser relevante em contextos que envolvem caldeiras, vasos de pressão, tubulações ou sistemas pressurizados enquadrados em seu campo de aplicação.

Isso não significa que toda tubulação de obra urbana esteja automaticamente sujeita aos mesmos requisitos da NR13.

Antes de tratar a norma como obrigatória para um caso específico, é necessário avaliar o equipamento, o fluido, a pressão, a função do sistema, os documentos existentes e a responsabilidade técnica aplicável.

NR13 se aplica a teste hidrostático em tubulações?

A NR13 pode se aplicar a determinadas tubulações e sistemas pressurizados, especialmente quando vinculados ao escopo de segurança definido pela norma, mas não deve ser considerada uma regra universal para todo teste hidrostático em tubulações.

A aplicação correta depende da análise do sistema por profissional habilitado.

Na prática, a dúvida sobre NR13 surge porque o ensaio hidrostático envolve pressão e segurança operacional.

No entanto, redes enterradas de saneamento, redes de água, sistemas prediais, linhas industriais, vasos de pressão e equipamentos auxiliares podem ter enquadramentos técnicos diferentes.

Por isso, o caminho mais seguro é consultar as normas específicas do projeto e verificar se há exigências adicionais de concessionárias, prefeituras, contratantes ou órgãos fiscalizadores.

Documentos geralmente considerados na conformidade

Em obras de infraestrutura, a documentação é o que transforma o ensaio em evidência técnica rastreável.

Conforme o tipo de obra e as exigências aplicáveis, podem ser considerados:

• projeto executivo ou projeto técnico do sistema;
• memorial descritivo e critérios de ensaio previstos;
• identificação do trecho testado, com extensão, diâmetro, material e localização quando aplicável;
• croquis, plantas, levantamento topográfico ou informações de campo que apoiem a rastreabilidade;
• registros de pressão, horários, instrumentos utilizados e condições observadas;
• relatório de inspeção visual, quando aplicável;
• relatório fotográfico do trecho, pontos críticos, conexões e dispositivos de controle;
• anotação ou documento de responsabilidade técnica quando exigido;
• laudo, relatório técnico ou registro final do ensaio, conforme o escopo contratado;
• documentos solicitados por concessionárias, órgãos públicos ou responsáveis pela aprovação.

Esses documentos não devem ser vistos como burocracia isolada.

Eles ajudam a demonstrar que o teste foi planejado, executado e registrado de forma coerente com o projeto.

Também reduzem o risco de retrabalho quando a obra precisa passar por aprovação, entrega técnica, compatibilização com redes existentes ou análise de uma concessionária.

Critério técnico não é receita pronta

Um erro comum é buscar uma pressão padrão ou um tempo fixo de ensaio sem considerar o sistema real.

Essa abordagem pode gerar resultados inconclusivos, interpretações equivocadas ou até riscos de segurança.

O critério técnico deve partir do projeto e das normas aplicáveis, considerando fatores como pressão operacional, classe da tubulação, juntas, válvulas, conexões, pontos de ancoragem, interferências, acessos e condições de instalação.

É nesse ponto que a organização técnica da obra faz diferença.

O Prisma atua na elaboração de projetos técnicos, levantamentos topográficos, análise de interferências, compatibilizações, tramitação junto a órgãos públicos e concessionárias e organização de informações para execução.

Em obras de saneamento e infraestrutura urbana, esse apoio contribui para que o ensaio seja planejado dentro de uma visão integrada, conectando documentação, campo, segurança e viabilidade de execução antes da mobilização completa de equipes, máquinas e materiais.

Como é feito o teste hidrostático em tubulações: etapas principais?

O teste hidrostático em tubulações deve ser entendido como uma sequência controlada de preparação, pressurização, verificação e registro técnico.

Em obras de infraestrutura urbana, saneamento, redes enterradas, abastecimento de água e drenagem, o procedimento não começa apenas quando a linha recebe pressão: ele depende de projeto, acesso ao trecho, compatibilização com interferências e organização da frente de serviço.

De forma geral, o ensaio segue estas etapas principais:

1. Análise do projeto e dos critérios aplicáveis
   Antes de qualquer intervenção em campo, a equipe técnica deve conferir o projeto, o material da tubulação, o diâmetro, as conexões, válvulas, juntas, pontos de bloqueio e critérios de aceitação previstos.

   A pressão de teste, o tempo de estabilização e os limites aceitáveis de variação não devem ser definidos por estimativa informal: eles dependem do projeto, da norma aplicável, das características do sistema e da orientação do responsável técnico.

2. Definição e isolamento do trecho a ser testado
   O trecho submetido ao ensaio precisa ser claramente identificado e isolado dos demais segmentos da rede.

   Esse isolamento pode envolver registros, válvulas, tampões, flanges cegos ou outros dispositivos compatíveis com o sistema.

   Em redes enterradas, essa etapa exige atenção adicional ao acesso, às caixas, aos poços de visita, às travessias e às interferências existentes, pois um trecho mal delimitado pode gerar leitura inconclusiva ou risco operacional.

3. Preparação da linha, das conexões e dos instrumentos
   Com o trecho definido, verifica-se a condição física da tubulação, das juntas, conexões, válvulas e pontos de ancoragem.

   Também é feita a conferência dos instrumentos de leitura, como manômetro ou equipamento equivalente adequado ao ensaio.

   A preparação deve considerar a segurança da equipe, a sinalização da área e a possibilidade de movimentação de máquinas, materiais e trabalhadores nas frentes próximas.

4. Preenchimento gradual da tubulação com fluido
   A linha é preenchida de forma controlada, normalmente com água quando esse for o fluido especificado para o ensaio.

   O preenchimento gradual ajuda a reduzir efeitos indesejados e permite acompanhar o comportamento inicial do trecho.

   Em obras de saneamento e infraestrutura, essa etapa precisa ser compatibilizada com a disponibilidade de abastecimento, pontos de drenagem, acessos e condições do canteiro.

5. Eliminação de ar e purga da rede
   A presença de ar aprisionado pode comprometer a leitura de pressão e dificultar a interpretação do resultado.

   Por isso, a purga de ar é uma etapa crítica.

   Pontos altos da tubulação, mudanças de declividade e geometrias complexas merecem atenção especial.

   Em redes enterradas, o levantamento topográfico e a leitura do traçado ajudam a antecipar locais onde o ar pode se acumular.

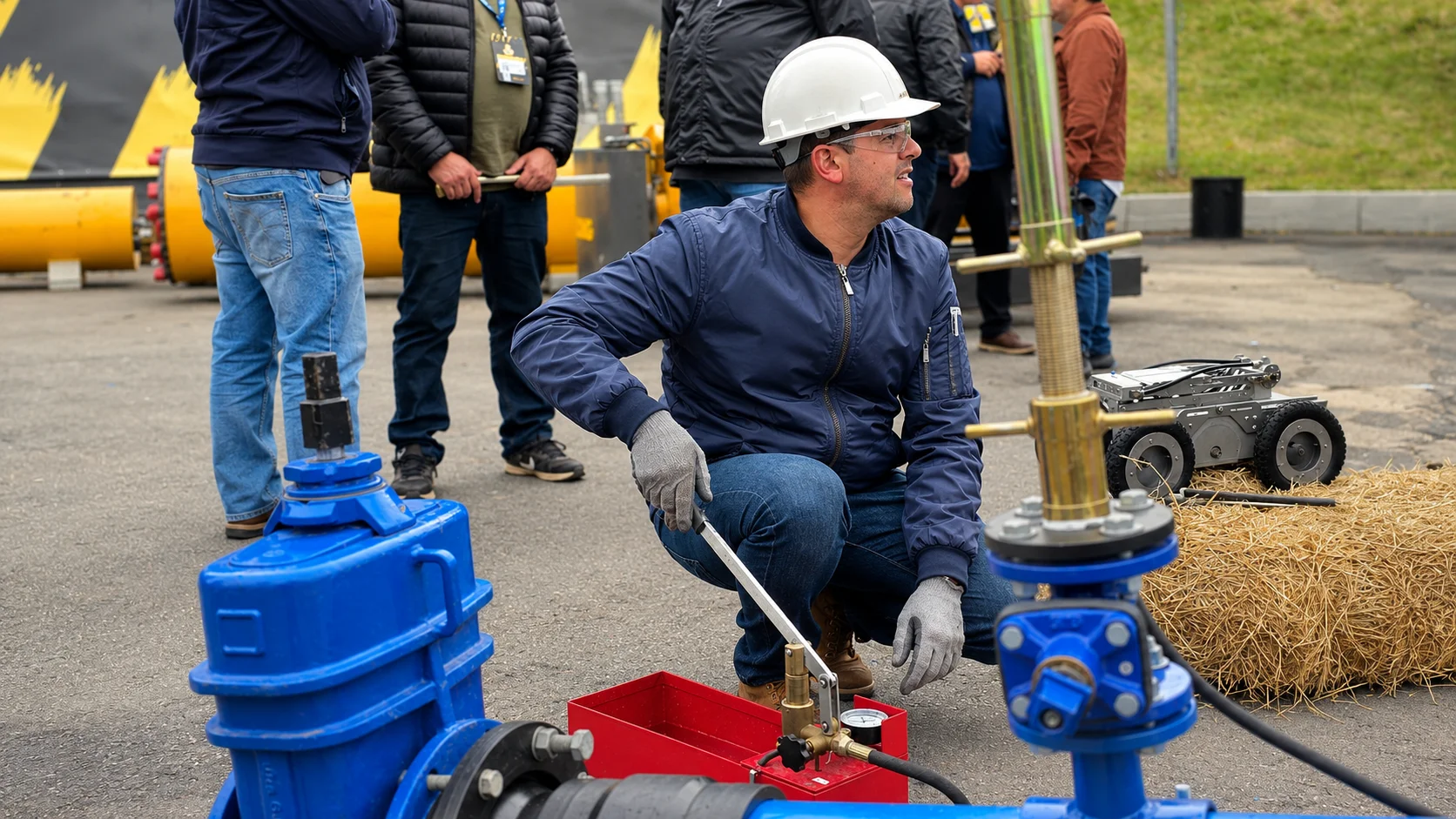

6. Pressurização gradual até a pressão de teste
   A pressurização deve ocorrer de forma progressiva, acompanhando a resposta do sistema e evitando ações bruscas.

   Durante essa fase, a equipe observa o manômetro, os pontos de conexão, as juntas, válvulas e demais componentes visíveis.

   Não é recomendável adotar valores genéricos de pressão, pois a definição correta depende do projeto, do material da tubulação, da finalidade da rede e dos critérios técnicos aplicáveis.

7. Estabilização da pressão
   Após atingir o patamar definido para o ensaio, pode ser necessário aguardar um período de estabilização.

   Essa etapa permite observar variações iniciais associadas ao comportamento do sistema, acomodação da linha ou condições de temperatura e preenchimento.

   O tempo de estabilização também deve seguir o critério técnico definido para o caso concreto.

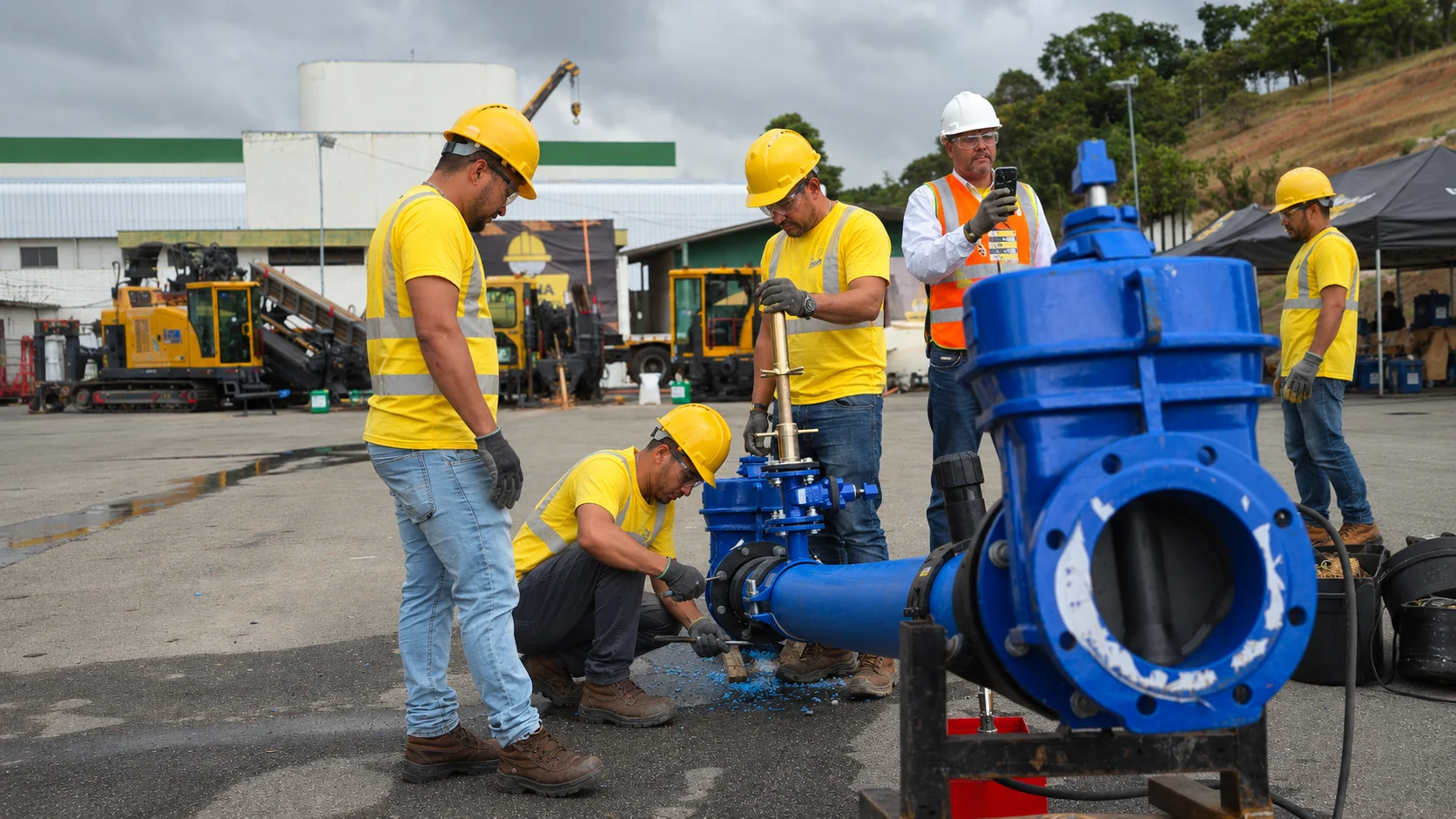

8. Monitoramento e inspeção visual
   Com a pressão estabilizada, a equipe monitora a leitura dos instrumentos e realiza inspeção visual dos pontos acessíveis.

   A análise procura identificar vazamentos, gotejamentos, deformações, ruídos anormais, deslocamentos ou queda de pressão fora do critério estabelecido.

   Em redes subterrâneas, nem todos os pontos ficam visíveis, por isso o planejamento do teste deve prever acessos estratégicos e registros confiáveis para rastreabilidade.

9. Despressurização controlada
   Ao final do ensaio, a pressão deve ser liberada de maneira controlada, seguindo procedimento padronizado.

   A despressurização não é apenas uma finalização operacional: ela reduz riscos para a equipe, protege componentes do sistema e permite encerrar a atividade com segurança antes da liberação da área ou continuidade da obra.

10. Registro técnico dos dados e do resultado
    A etapa final consiste em documentar o teste, identificando o trecho ensaiado, os instrumentos utilizados, as leituras de pressão, o período de monitoramento, as ocorrências observadas, as evidências de inspeção e a conclusão técnica quando aplicável.

    Esses registros apoiam a tomada de decisão, a rastreabilidade da execução e eventuais aprovações junto a concessionárias, órgãos responsáveis ou contratantes.

O procedimento descrito é uma visão educacional das etapas usuais.

Pressões, tempos, critérios de aceitação, instrumentos e forma de registro devem ser definidos conforme projeto, material da rede, norma aplicável e responsabilidade técnica.

Em sistemas pressurizados, improvisações podem gerar riscos à segurança e resultados tecnicamente frágeis.

Checklist de preparação antes do ensaio:

• Projeto e trecho de teste conferidos.
• Critérios técnicos e responsabilidade definidos.
• Válvulas, juntas, conexões e pontos de bloqueio verificados.
• Acesso ao trecho e interferências de campo analisados.
• Manômetro ou instrumento de leitura compatível disponível.
• Pontos de purga, enchimento e drenagem planejados.
• Área sinalizada e equipe orientada sobre segurança.
• Registro de dados preparado antes do início do teste.

Na prática, a qualidade do teste hidrostático não depende apenas da execução da pressurização.

Ela começa no planejamento da obra.

Quando o traçado da rede, as cotas, as interferências, os acessos, as frentes de serviço e a documentação são organizados antes da mobilização completa de equipes, máquinas e materiais, o ensaio tende a ser mais claro, seguro e útil para a gestão técnica.

É nesse ponto que a atuação do Prisma se conecta ao tema.

A empresa apoia obras de infraestrutura urbana com engenharia, gestão de obras, elaboração de projetos técnicos, levantamentos topográficos, análise de interferências e documentação executável.

Em redes de água, esgoto, drenagem, pavimentação e sistemas hidráulicos, essa integração ajuda a transformar a demanda de campo em uma solução técnica mais organizada para aprovação, execução e controle.

Cuidados de segurança antes, durante e depois do ensaio

A segurança no teste hidrostático deve ser tratada como parte da gestão da obra, e não apenas como uma etapa operacional da pressurização.

Como o ensaio envolve pressão acumulada, fluido confinado, juntas, válvulas, conexões e trechos de rede que podem estar enterrados ou parcialmente expostos, qualquer falha de preparação pode gerar risco de ruptura, vazamento, deslocamento de componentes ou necessidade de interrupção da frente de serviço.

Antes de iniciar o ensaio, o responsável técnico deve confirmar se o procedimento está compatível com o projeto, com as normas aplicáveis e com as condições reais do trecho.

Em obras de saneamento, abastecimento de água, drenagem e infraestrutura urbana, esse cuidado é ainda mais relevante porque a rede costuma conviver com interferências, acessos restritos, movimentação de máquinas, frentes simultâneas de trabalho e interfaces com concessionárias ou órgãos públicos.

Checklist de segurança antes do ensaio:

• Delimitar e sinalizar a área de teste, restringindo a circulação de pessoas não envolvidas.
• Verificar se o trecho está corretamente isolado, com válvulas, tampões, flanges, conexões e juntas inspecionados.
• Confirmar se os instrumentos de medição e controle são adequados ao ensaio previsto e estão em condições de uso.
• Avaliar pontos de purga, drenagem e liberação controlada de pressão antes da pressurização.
• Checar se a equipe conhece o procedimento, os pontos de comunicação e os critérios de interrupção.
• Conferir EPIs, sinalização de campo e medidas de proteção coletiva compatíveis com o risco da atividade.
• Registrar previamente o trecho ensaiado, a identificação da rede, as condições observadas e eventuais anomalias.

Cuidados durante a pressurização

Durante o ensaio, a pressurização deve ocorrer de forma controlada, seguindo o projeto e a orientação do responsável técnico.

Não é recomendável adotar valores genéricos de pressão ou tempo de teste, pois esses parâmetros variam conforme material da tubulação, diâmetro, finalidade da rede, condição de instalação, norma aplicável e critério de aceitação definido para o sistema.

A equipe deve manter comunicação constante, observar o comportamento da rede e acompanhar os instrumentos sem improvisações.

Se houver queda inesperada de pressão, ruído anormal, movimentação de conexões, umidade em pontos críticos, vazamento visível ou qualquer comportamento fora do previsto, o procedimento deve ser interrompido de maneira segura para avaliação técnica.

A prioridade é preservar pessoas, equipamentos, entorno da obra e integridade do sistema.

Atenção: o teste não deve ser conduzido como tentativa de forçar a tubulação a operar além dos critérios definidos.

O objetivo é verificar estanqueidade e resistência dentro de parâmetros técnicos, não submeter a rede a condições improvisadas ou incompatíveis com o projeto.

Cuidados após o ensaio

Após o período de monitoramento, a despressurização precisa ser planejada e controlada.

A liberação brusca de pressão pode gerar risco para a equipe e para os componentes da rede.

Também é importante registrar o resultado do ensaio, as leituras observadas, as condições do trecho, eventuais vazamentos, intervenções realizadas e evidências de inspeção visual.

Esses registros ajudam a dar rastreabilidade ao controle técnico da obra.

Em projetos que envolvem concessionárias, prefeituras, loteadoras, construtoras ou empreiteiras, a documentação organizada pode apoiar análises posteriores, compatibilizações e etapas de aprovação, sempre conforme as exigências aplicáveis ao escopo.

Segurança como parte da gestão da obra

Em infraestrutura urbana, a segurança do ensaio começa antes da mobilização completa de equipes, máquinas e materiais.

O planejamento deve considerar acesso ao trecho, interferências com redes existentes, posicionamento de equipamentos, condição do terreno, sequência das frentes de serviço e possibilidade de retrabalho caso o teste indique falha.

É nesse ponto que a integração entre engenharia, levantamento de campo e gestão de obra ganha importância.

O Prisma atua com elaboração de projetos técnicos, levantamentos topográficos, análise prática de campo, compatibilizações e organização técnica para obras de saneamento e infraestrutura urbana.

Esse tipo de suporte contribui para que o ensaio seja previsto dentro de uma lógica executável, alinhada ao projeto e às condições reais da obra, sem tratar a segurança como uma ação isolada.

FAQ rápida sobre segurança no teste hidrostático

O teste hidrostático é perigoso?
Ele envolve riscos por trabalhar com pressão acumulada, especialmente em caso de falhas de isolamento, conexões inadequadas, instrumentos incompatíveis ou ausência de controle técnico.

Por isso, deve ser conduzido por equipe qualificada e conforme projeto, norma aplicável e responsável técnico.

É possível permanecer próximo da tubulação durante o ensaio?
A área deve ser isolada e sinalizada conforme a análise de risco.

A permanência deve ser limitada às pessoas necessárias ao procedimento, sempre com comunicação, EPIs e medidas de proteção definidas para a atividade.

Quando o ensaio deve ser interrompido?
A interrupção é indicada quando houver comportamento anormal, vazamento, queda inesperada de pressão, instabilidade, ruídos, deslocamento de componentes ou qualquer condição que comprometa a segurança operacional.

A avaliação deve ser feita tecnicamente antes de retomar o procedimento.

Quem define pressão, tempo e critérios de aceitação?
Esses parâmetros não devem ser estimados de forma genérica.

Eles dependem do projeto, do tipo de sistema, do material da tubulação, da norma aplicável e da orientação do responsável técnico.

Documentação, registros e aprovação técnica do teste

A documentação do teste hidrostático não deve ser tratada como um anexo burocrático da obra.

Em redes hidráulicas, saneamento, drenagem, abastecimento de água e demais sistemas enterrados, os registros do ensaio ajudam a demonstrar o que foi testado, em quais condições, por quem foi acompanhado e quais evidências foram produzidas para apoiar a aceitação técnica do trecho.

Em obras de infraestrutura urbana, essa rastreabilidade é especialmente importante porque a tubulação testada pode ser posteriormente aterrada, pavimentada, interligada a outros sistemas ou entregue a uma concessionária, prefeitura, loteadora ou órgão responsável.

Sem registros claros, uma dúvida simples sobre pressão de teste, localização do trecho, ocorrência de vazamento ou critério de aceitação pode gerar retrabalho, novas escavações, atrasos de compatibilização e dificuldades na aprovação.

A documentação exigida varia conforme o tipo de obra, o órgão envolvido, a concessionária, o projeto executivo, as normas aplicáveis e a orientação do responsável técnico.

Por isso, os itens abaixo devem ser entendidos como documentos possíveis em um contexto geral, não como uma lista universal obrigatória para todos os casos.

Documentos e registros que podem compor o dossiê do teste

• Projeto executivo da rede: indica traçado, diâmetros, materiais, conexões, válvulas, cotas, interferências previstas e critérios técnicos definidos para a execução.
• Memorial descritivo ou memorial técnico: contextualiza o sistema, descreve premissas de projeto, método previsto, parâmetros de ensaio e condições relevantes para a análise.
• Croquis de campo: ajudam a identificar trechos testados, pontos de isolamento, registros, hidrantes, caixas, poços de visita, conexões e limites físicos do ensaio.
• ART, RRT ou documento de responsabilidade técnica, quando aplicável: vincula o acompanhamento técnico ao profissional habilitado, conforme o escopo e a exigência do empreendimento.
• Registros de pressão: podem incluir identificação do manômetro ou instrumento utilizado, pressão aplicada, horários de início e término, estabilização, variações observadas e condições do teste.
• Identificação do trecho ensaiado: registra extensão, localização, estacas, ruas, lotes, frentes de serviço ou coordenadas de referência, conforme a forma de controle da obra.
• Relatório fotográfico: documenta preparação, instrumentos, pontos críticos, conexões, juntas, inspeção visual, isolamento da área e eventuais ocorrências.
• Evidências de inspeção: incluem observações sobre vazamentos aparentes, queda de pressão, comportamento anormal, correções realizadas e nova verificação, quando houver.
• Laudo ou relatório técnico: consolida dados do ensaio, interpreta resultados conforme critérios aplicáveis e organiza as informações para entrega, aprovação ou arquivamento.
• Registros de compatibilização: podem ser necessários quando o teste se relaciona a interferências com drenagem urbana, pavimentação, redes existentes, travessias, caixas, ligações prediais ou outras disciplinas da obra.

Finalidade de cada registro na aprovação técnica

Registro
Para que serve na prática

Projeto e memorial
Demonstram a base técnica usada para executar e avaliar o teste

Croquis e identificação do trecho
Permitem rastrear exatamente qual parte da rede foi ensaiada

Registros de pressão
Apoiam a análise de estanqueidade e comportamento do sistema durante o ensaio

Relatório fotográfico
Cria evidência visual das condições de campo e dos pontos avaliados

Documento de responsabilidade técnica
Formaliza a vinculação técnica quando exigida pelo escopo ou pelo órgão competente

Relatório técnico ou laudo
Organiza as conclusões e facilita a análise por fiscalização, concessionária ou cliente

Evidências de inspeção
Reduzem dúvidas sobre vazamentos, correções, anomalias e aceite do trecho

A principal vantagem de documentar corretamente o teste hidrostático em tubulações é transformar uma atividade de campo em informação técnica verificável.

Isso é decisivo quando a obra envolve redes enterradas, porque muitas condições deixam de estar visíveis após o reaterro, a recomposição do pavimento ou o avanço de outras frentes de serviço.

Também é importante separar dois conceitos: possuir documentos e possuir documentos aceitos para determinado processo.

Um relatório técnico pode ser suficiente para controle interno de uma construtora, mas uma concessionária ou órgão público pode solicitar formatos, assinaturas, plantas, evidências ou responsabilidades específicas.

Da mesma forma, uma prefeitura, loteadora ou empresa fiscalizadora pode exigir identificação mais detalhada dos trechos, compatibilização com projetos aprovados ou registros complementares conforme o contrato e a natureza da obra.

Por isso, a documentação deve ser planejada antes do ensaio, e não montada apenas depois.

Quando o teste é preparado com base no projeto, no levantamento de campo, na análise de interferências e nas necessidades de aprovação, a equipe reduz o risco de registrar informações incompletas, testar trechos sem rastreabilidade ou deixar de produzir evidências que serão solicitadas na entrega técnica.

Esse cuidado é ainda mais relevante em obras com múltiplas disciplinas, como abastecimento de água, esgoto, drenagem, pavimentação e sistemas hidráulicos associados.

Uma informação imprecisa sobre o trecho testado pode afetar o cronograma de outra frente, gerar incompatibilidades com redes existentes ou dificultar a tramitação junto a órgãos públicos e concessionárias.

Nesse contexto, o Prisma pode apoiar construtoras, empreiteiras, prefeituras, concessionárias e loteadoras na organização técnica das informações relacionadas a projetos, levantamentos topográficos, análise de interferências, compatibilizações e documentação necessária conforme a necessidade do cliente.

A atuação integrada em engenharia, gestão de obras e consultoria ajuda a conectar o ensaio à realidade da execução, evitando que o teste seja visto como um procedimento isolado e reforçando seu papel como etapa de controle, segurança e aprovação técnica.

Antes de iniciar o teste, vale consultar o responsável técnico e verificar quais documentos serão necessários para o projeto, para o contratante e para o órgão ou concessionária envolvida.

Essa checagem prévia tende a tornar a entrega mais organizada e a reduzir dúvidas na fase de aceite da obra.

Erros comuns que comprometem o teste hidrostático

Mesmo quando o procedimento parece simples, o teste hidrostático em tubulações pode gerar resultados inconclusivos se for tratado apenas como uma etapa de pressurização.

Em obras de saneamento e infraestrutura urbana, especialmente em redes enterradas, o desempenho do ensaio depende da leitura correta do projeto, das condições reais de campo, das interferências existentes e da organização da execução.

A seguir estão erros frequentes que podem comprometer a confiabilidade do teste, aumentar o risco de retrabalho e afetar o cronograma da obra.

• Não analisar o projeto antes do ensaio: testar uma tubulação sem conferir traçado, diâmetros, materiais, cotas, pontos de conexão, válvulas e trechos previstos em projeto pode levar à escolha incorreta do segmento ensaiado. O resultado pode parecer satisfatório em um trecho, mas não representar adequadamente a condição do sistema que será colocado em operação.
• Ignorar interferências em campo: redes existentes, travessias, caixas, ligações provisórias, obstáculos, pavimentação, drenagem e demais elementos urbanos podem interferir no acesso, no isolamento do trecho e na inspeção visual. Quando essas condições não são mapeadas, o teste tende a depender de improvisos durante a execução.
• Testar trecho inadequadamente isolado: se válvulas, registros, tampões, conexões ou extremidades não estiverem devidamente conferidos conforme orientação técnica, a pressão pode se dissipar ou oscilar por pontos que não fazem parte da falha principal. Isso dificulta a interpretação do ensaio e pode mascarar uma falha de estanqueidade.
• Não remover ar da tubulação: bolsas de ar podem causar pressão instável e leitura pouco confiável. Em termos práticos, isso pode fazer a equipe interpretar de forma equivocada uma variação de pressão, confundindo comportamento hidráulico do sistema com vazamento ou falha de execução.
• Usar instrumentos incompatíveis ou sem adequação ao ensaio: manômetros, conexões, mangueiras, válvulas e dispositivos de controle precisam ser compatíveis com a condição de teste definida pelo responsável técnico. Instrumentos inadequados prejudicam a leitura da pressão e elevam o risco operacional.
• Não registrar dados do ensaio: sem identificação do trecho, horários, leituras de pressão, condições observadas, anomalias e evidências de inspeção, o teste perde rastreabilidade. Isso pode dificultar aprovações, validações internas, tratativas com concessionárias ou a comprovação técnica do que foi efetivamente executado.
• Desconsiderar acessos e frentes de obra: o teste não ocorre isolado do canteiro. Máquinas, equipes, escavações, recomposição de pavimento, drenagem provisória e circulação de pessoas podem afetar a segurança e a logística do ensaio. Planejar o acesso ao trecho é tão importante quanto definir o ponto de pressurização.
• Separar planejamento e execução: quando o ensaio é decidido apenas no final da instalação, sem integração com projeto, topografia, interferências e cronograma, aumenta a chance de incompatibilidades aparecerem tarde demais. O custo operacional do retrabalho tende a ser maior quando a obra já mobilizou equipes, máquinas e materiais.

Atenção às interferências: em redes enterradas, o problema nem sempre está apenas na tubulação testada.

Um acesso mal posicionado, uma cota incompatível, uma rede existente não considerada ou uma frente de serviço sobreposta pode atrasar o teste, dificultar a inspeção e comprometer a tomada de decisão.

Por isso, levantamento topográfico e análise de campo não devem ser vistos como etapas burocráticas, mas como ferramentas de controle técnico.

A topografia aplicada é um diferencial especialmente relevante em obras de saneamento, abastecimento de água, drenagem e infraestrutura urbana.

Ela ajuda a relacionar o que está no projeto com o que existe no terreno, apoiando a identificação de interferências, cotas, alinhamentos, pontos críticos e condições de acesso.

Esse cuidado reduz a dependência de decisões improvisadas em campo e melhora a qualidade das informações usadas na execução.

Também é importante lembrar que um teste com resultado inconclusivo não significa, automaticamente, que a tubulação esteja inadequada.

A causa pode estar na preparação, no isolamento do trecho, na presença de ar, em instrumentos de medição, em conexões provisórias ou na ausência de registros suficientes.

Por isso, a interpretação deve considerar o projeto, o material da rede, os critérios técnicos aplicáveis, a norma pertinente e a avaliação de profissional habilitado.

No contexto de obras públicas, loteamentos, redes de água, esgoto e drenagem, falhas de planejamento podem impactar mais do que o ensaio em si.

Elas podem atrasar liberações, exigir reabertura de valas, alterar frentes de trabalho, gerar incompatibilidades com outros sistemas e dificultar a documentação necessária para aprovação técnica.

A prevenção começa antes da pressurização, com informações consistentes e uma sequência executiva bem definida.

É nesse ponto que a atuação integrada do Prisma se conecta ao tema.

A empresa trabalha com engenharia, gestão de obras, consultoria, elaboração de projetos, levantamentos topográficos, análise de interferências e apoio em documentação técnica para infraestrutura urbana.

Em vez de tratar o ensaio hidráulico como uma atividade isolada, a abordagem técnica considera o conjunto da obra: projeto, campo, redes enterradas, compatibilizações, execução e rastreabilidade.

Para construtoras, empreiteiras, prefeituras, concessionárias e loteadoras, a principal lição é clara: o teste hidrostático só entrega informação útil quando é planejado dentro da realidade da obra.

Quanto melhor forem organizados o levantamento de campo, a análise de interferências, o isolamento do trecho, os registros e a gestão das frentes de serviço, maior tende a ser a confiabilidade técnica do processo e menor a exposição a retrabalhos evitáveis.

Como o Prisma apoia projetos com testes hidráulicos em infraestrutura urbana?

Em obras de infraestrutura urbana, o teste hidrostático não deve ser tratado como uma etapa isolada, executada apenas ao final da instalação.

Para que o ensaio gere informação técnica útil, ele precisa estar conectado ao projeto, ao levantamento de campo, à análise de interferências, à documentação e à gestão da execução.

É nessa integração que o Prisma atua: unindo engenharia, gestão de obras, consultoria, projetos técnicos e topografia aplicada para apoiar construtoras, empreiteiras, concessionárias, prefeituras e loteadoras na organização de redes e sistemas hidráulicos com maior previsibilidade técnica.

O apoio do Prisma em testes hidráulicos parte de uma visão prática da obra.

Antes da mobilização completa de equipes, máquinas e materiais, é importante compreender o traçado da rede, os pontos de acesso, as cotas, as interferências existentes, os trechos a serem isolados, as condições de execução e os registros necessários para aprovação ou acompanhamento técnico.

Em redes enterradas de água, esgoto, drenagem e sistemas associados à pavimentação, essa leitura prévia reduz a chance de incompatibilidades em campo e ajuda a transformar demandas de obra em soluções executáveis.

Na prática, o teste hidrostático em tubulações depende de decisões técnicas que precisam estar bem amarradas ao escopo do projeto.

A pressão de teste, o trecho avaliado, a preparação da linha, a forma de registro e os critérios de aceitação variam conforme o sistema, o material, a norma aplicável e a orientação do responsável técnico.

Por isso, o Prisma contribui principalmente na organização das informações que sustentam a execução: projetos, levantamentos topográficos, compatibilizações, análise de interferências e documentação técnica para que o ensaio seja planejado com base em dados consistentes.

Formas de apoio do Prisma em projetos com testes hidráulicos

• Elaboração de projetos técnicos: apoio no desenvolvimento de projetos para redes de água, esgoto, drenagem, pavimentação e sistemas hidráulicos, considerando a viabilidade de execução e a organização das etapas de obra.
• Levantamento topográfico aplicado: coleta e organização de informações de campo relevantes para redes enterradas, cotas, alinhamentos, interferências e condições reais do terreno.
• Análise de interferências: identificação de possíveis conflitos entre redes, estruturas, acessos, frentes de serviço e demais elementos que podem impactar a execução ou o teste.
• Compatibilização técnica: integração entre projeto, condições de campo e necessidades de execução, evitando que o ensaio seja planejado de forma desconectada da realidade da obra.
• Gestão de obras: suporte à organização das atividades, à leitura prática dos riscos de execução e ao alinhamento entre planejamento, equipe, materiais e frentes de trabalho.
• Documentação técnica: estruturação de registros, relatórios, memoriais, croquis e informações necessárias para rastrear trechos, evidências e condições verificadas, conforme a necessidade do cliente e as exigências aplicáveis.
• Tramitação e apoio junto a órgãos e concessionárias: auxílio na organização de documentação e compatibilizações quando a obra demanda interação com órgãos públicos, concessionárias ou responsáveis pela aprovação.
• Atendimento conforme a necessidade do projeto: possibilidade de apoio presencial na obra ou remoto, de acordo com o escopo, a demanda técnica e a forma de entrega adequada ao cliente.

O diferencial dessa abordagem está em tratar o ensaio hidráulico como parte de uma cadeia de controle técnico.

Um teste bem planejado depende de projeto coerente, campo bem entendido, documentação rastreável e comunicação entre os envolvidos.

Quando essas frentes são negligenciadas, podem surgir retrabalhos, atrasos, dúvidas sobre o trecho testado, registros incompletos ou dificuldade de demonstrar conformidade técnica.

Quando são integradas desde o início, a obra tende a ganhar mais organização e segurança operacional.

Também é importante destacar que o Prisma não substitui a avaliação normativa específica de cada sistema por uma solução genérica.

Em testes hidráulicos, os parâmetros devem ser definidos conforme o projeto, as normas aplicáveis, as características da rede e a responsabilidade técnica envolvida.

A contribuição da empresa está em oferecer suporte de engenharia, consultoria, levantamento de campo, compatibilização e gestão para que essas decisões sejam tomadas com base em informações organizadas e alinhadas à execução.

Para construtoras, empreiteiras, prefeituras, concessionárias e loteadoras, esse apoio é especialmente relevante em obras de saneamento e infraestrutura urbana, onde redes enterradas interagem com drenagem, abastecimento, esgoto, pavimentação, acessos e interferências existentes.

Nesses cenários, o teste hidráulico deixa de ser apenas uma verificação de estanqueidade e passa a fazer parte de uma estratégia maior de controle, documentação e entrega técnica.

Se a sua obra envolve redes hidráulicas, saneamento, drenagem, abastecimento de água, esgoto ou pavimentação, o caminho mais seguro é avaliar o escopo com uma equipe técnica antes da execução do ensaio.

O Prisma pode apoiar essa análise com conhecimento técnico, visão prática de campo e soluções voltadas à infraestrutura urbana, sempre conforme a necessidade do projeto e sem prometer resultados padronizados para situações que dependem de estudo técnico específico.

Perguntas frequentes sobre o apoio do Prisma em testes hidráulicos

O Prisma executa o planejamento técnico para testes hidráulicos?
O Prisma atua com engenharia, gestão de obras, consultoria, elaboração de projetos, levantamentos topográficos, análise de interferências e documentação técnica, oferecendo suporte para que obras com testes hidráulicos sejam organizadas de forma compatível com o projeto e as condições de campo.

O teste hidrostático deve ser planejado antes da mobilização da obra?
Em geral, sim.

Planejar o ensaio antes da mobilização completa ajuda a identificar trechos, acessos, interferências, necessidades de isolamento, documentação e compatibilizações, reduzindo riscos de erro em campo.

A documentação do teste é sempre igual?
Não.

Os documentos podem variar conforme o tipo de obra, a rede avaliada, o órgão responsável, a concessionária envolvida e o escopo definido pelo responsável técnico.

Podem ser considerados projetos, memoriais, croquis, registros de pressão, relatórios fotográficos e relatórios técnicos.

A NR13 se aplica a todo teste hidráulico em tubulações?
Não necessariamente.

A aplicação de normas e regulamentações depende do tipo de sistema, dos equipamentos envolvidos, das pressões, do escopo e da interpretação do profissional habilitado.

Por isso, é importante avaliar cada caso tecnicamente.

Como a topografia contribui para testes hidráulicos em infraestrutura urbana?
A topografia aplicada ajuda a compreender cotas, traçados, interferências, redes enterradas, acessos e condições reais da obra.

Essas informações tornam o planejamento mais consistente e favorecem a compatibilização entre projeto e execução.

O Prisma atende presencialmente ou remotamente?
Conforme o contexto fornecido, o Prisma pode oferecer atendimento presencial, com atuação direta na obra, ou remoto, dependendo da necessidade do cliente e do escopo técnico a ser avaliado.
