Solda por eletrofusão e termofusão: diferenças, aplicações e planejamento em tubulações PEAD

O que são eletrofusão e termofusão em tubulações PEAD?

A solda por eletrofusão e termofusão são métodos essenciais para unir tubulações PEAD em redes de água, esgoto, drenagem e outras obras de saneamento e infraestrutura urbana.

Ambos os métodos utilizam a fusão controlada do polietileno de alta densidade para criar uma junta soldada contínua e estanque, essencial para a funcionalidade e durabilidade da rede.

A execução correta desses métodos requer conformidade com o projeto, normas aplicáveis, orientações do fabricante e boas práticas do setor.

Definição rápida: Eletrofusão e termofusão são métodos de soldagem de tubulações PEAD por fusão térmica.

Na eletrofusão, a união ocorre com o uso de uma conexão eletrosoldável que aquece internamente a região de contato.

Na termofusão, as extremidades dos componentes são aquecidas e unidas por pressão controlada, formando a junta após o resfriamento.

A principal diferença entre os métodos está na aplicação do calor e no posicionamento dos componentes para formar a união.

Na eletrofusão, o tubo é conectado a uma peça específica, como luva ou conexão eletrosoldável, que possui resistência elétrica incorporada.

Essa resistência gera o aquecimento necessário para fundir a superfície externa do tubo e a parte interna da conexão.

A preparação da superfície, raspagem, limpeza, inserção correta e controle do tempo de resfriamento são etapas críticas.

Na termofusão, a união ocorre pelo aquecimento direto das extremidades dos tubos ou conexões, com auxílio de equipamento apropriado, alinhamento adequado e controle de pressão, temperatura e tempo.

O objetivo é criar uma interface uniforme entre os componentes, evitando desalinhamentos, contaminações ou esforços indevidos durante a formação da junta.

Alguns conceitos ajudam a entender o papel desses métodos em tubulações PEAD:

• PEAD: material amplamente empregado em redes pressurizadas e subterrâneas pela sua aplicação em sistemas de infraestrutura, desde que especificado corretamente no projeto.
• Tubulação: conjunto de tubos, conexões e acessórios que precisa ser dimensionado e compatibilizado com o traçado da obra.
• Conexão: peça usada para unir, derivar, reduzir, mudar direção ou integrar trechos da rede.
• Junta soldada: ponto de união entre tubo e conexão ou entre extremidades, cuja qualidade depende de preparação, alinhamento, equipamento, ambiente de execução e controle do procedimento.
• Rede de água e rede de esgoto: aplicações em que a estanqueidade, a continuidade do traçado e a compatibilidade com o projeto são fundamentais.
• Saneamento e infraestrutura urbana: contextos em que a soldagem não deve ser vista como etapa isolada, mas como parte de uma sequência executiva planejada.

Em uma comparação inicial, a eletrofusão costuma ser associada a situações em que se utiliza uma conexão eletrosoldável para unir ou adaptar trechos da tubulação.

Já a termofusão está ligada à união por aquecimento das extremidades, exigindo atenção especial ao alinhamento e à pressão de contato.

Nenhum método deve ser escolhido apenas por preferência operacional: a decisão depende do diâmetro da tubulação, do acesso ao trecho, das interferências existentes, da metodologia executiva, da sequência de instalação e da compatibilização com o campo.

Esse ponto é especialmente importante em obras urbanas.

Uma rede PEAD pode passar por áreas com interferências subterrâneas, cruzamentos com outras infraestruturas, limitações de vala, restrições de acesso para equipamentos e necessidade de integração com redes existentes.

Nesses casos, a pergunta correta não é apenas qual solda usar, mas se o projeto técnico já considerou o método de união mais compatível com o traçado, os quantitativos, os materiais, a mobilização da equipe e as condições reais de execução.

É nessa conexão entre projeto, campo e execução que o planejamento se torna decisivo.

O Prisma atua na elaboração de projetos técnicos, levantamento de informações, análise de interferências e soluções em tubulações PEAD para infraestrutura urbana, apoiando construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias na organização técnica de obras de saneamento e infraestrutura.

Em vez de tratar a soldagem como um detalhe final, o projeto bem estruturado antecipa as condições em que cada junta será executada, reduzindo incompatibilidades entre o desenho técnico e a realidade da obra.

Microcomparação inicial:

• Eletrofusão: usa conexão eletrosoldável; depende de preparação adequada da superfície, encaixe correto e controle do ciclo de soldagem e resfriamento.
• Termofusão: une componentes por aquecimento direto e pressão controlada; exige alinhamento, limpeza, equipamento adequado e respeito aos parâmetros técnicos.
• Ponto comum: ambos os métodos dependem de procedimento controlado, mão de obra orientada, compatibilização com o projeto e atenção às condições de campo.
• Decisão técnica: deve considerar diâmetro, acesso, interferências, tipo de conexão, sequência executiva e requisitos do projeto.

FAQ — O que é solda por eletrofusão e termofusão em PEAD?

É o conjunto de métodos usados para unir tubulações e conexões PEAD por fusão controlada do material.

Na eletrofusão, a união ocorre por meio de uma conexão com resistência elétrica interna.

Na termofusão, as partes são aquecidas e unidas sob condições controladas.

Em obras de saneamento e infraestrutura urbana, a escolha entre os métodos deve estar alinhada ao projeto técnico, às condições de campo, às normas aplicáveis e aos procedimentos indicados pelos fabricantes dos materiais e equipamentos.

Diferenças entre eletrofusão e termofusão: quando cada método faz mais sentido

A principal diferença entre eletrofusão e termofusão está na forma como o calor é aplicado para formar a junta soldada em tubulações PEAD.

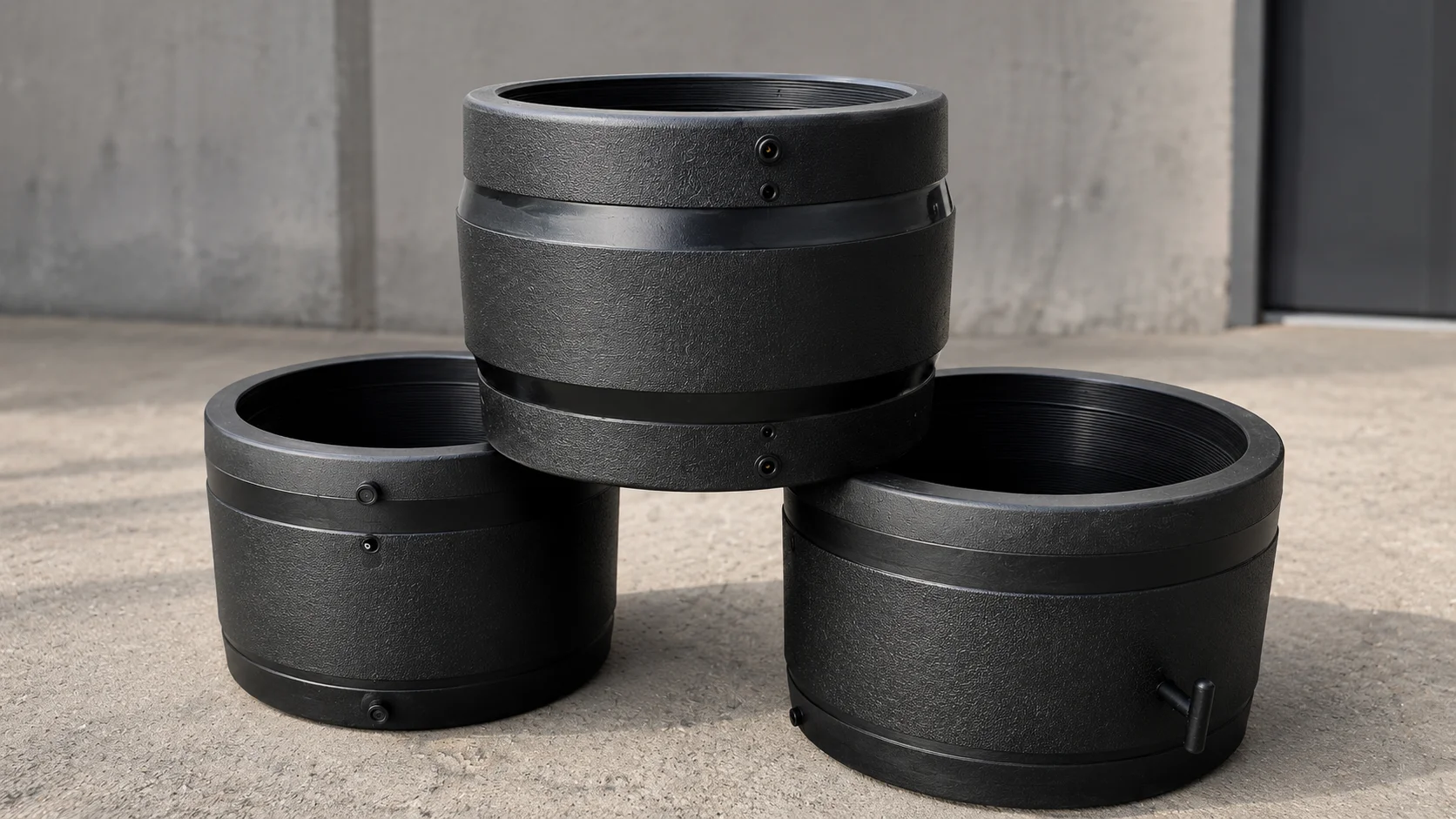

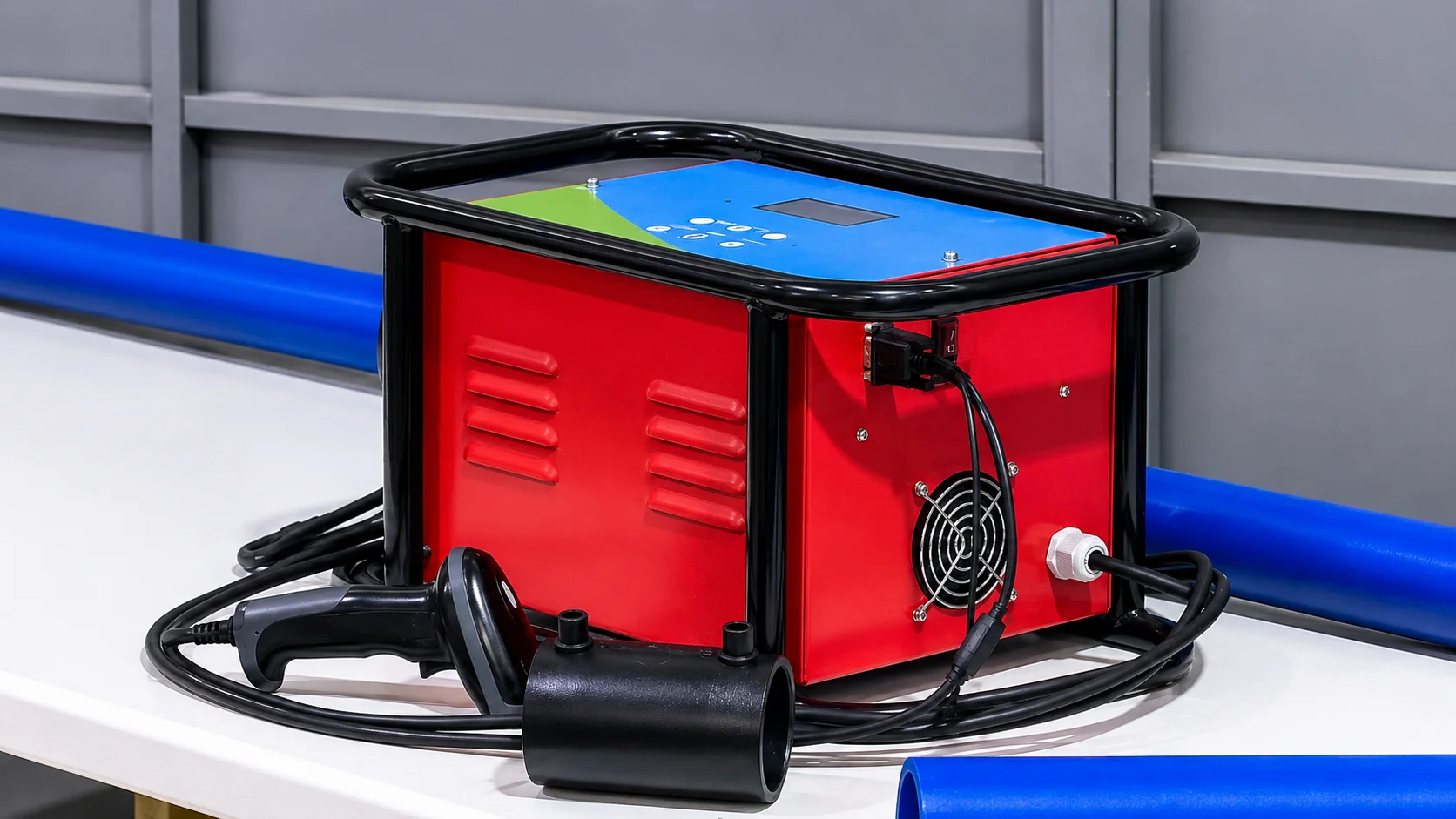

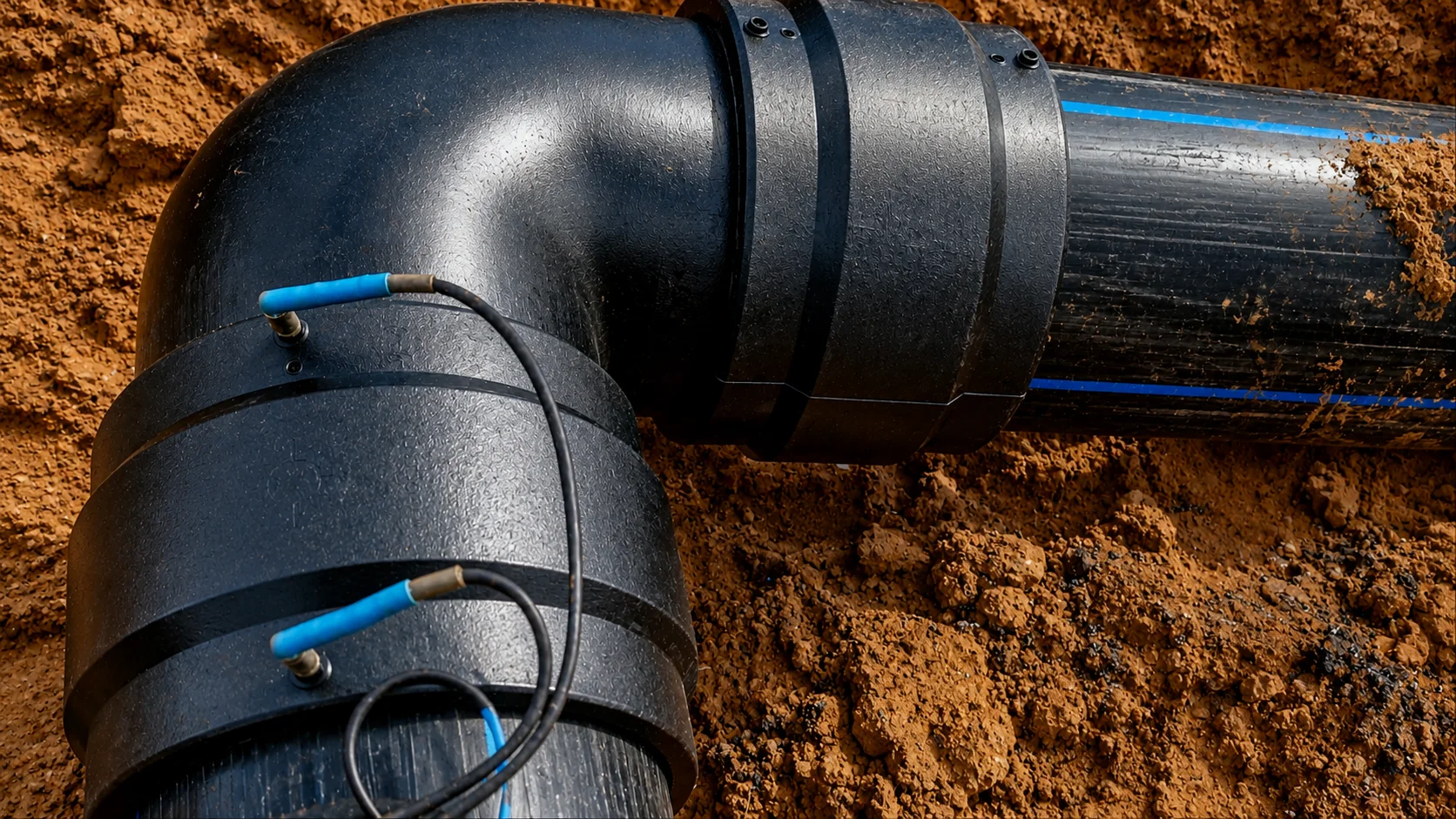

Na eletrofusão, a união costuma ocorrer por meio de uma conexão eletrosoldável, que possui resistência elétrica interna ativada por uma máquina de eletrofusão.

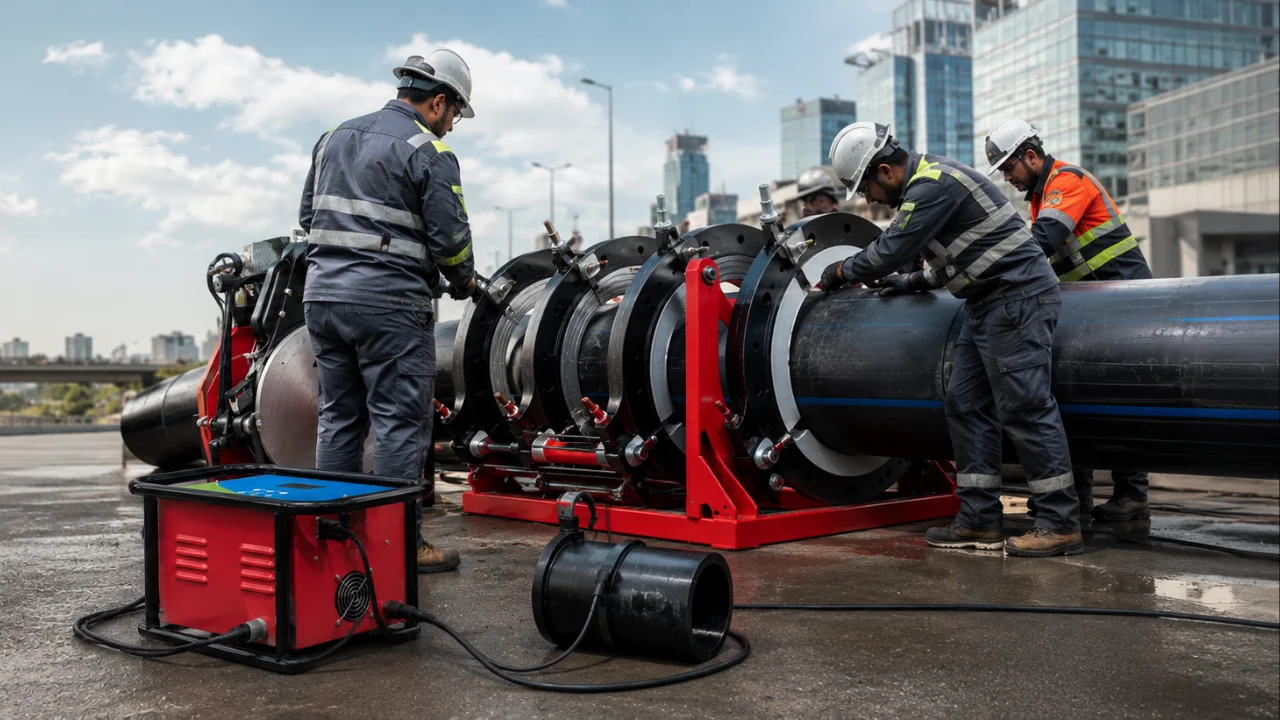

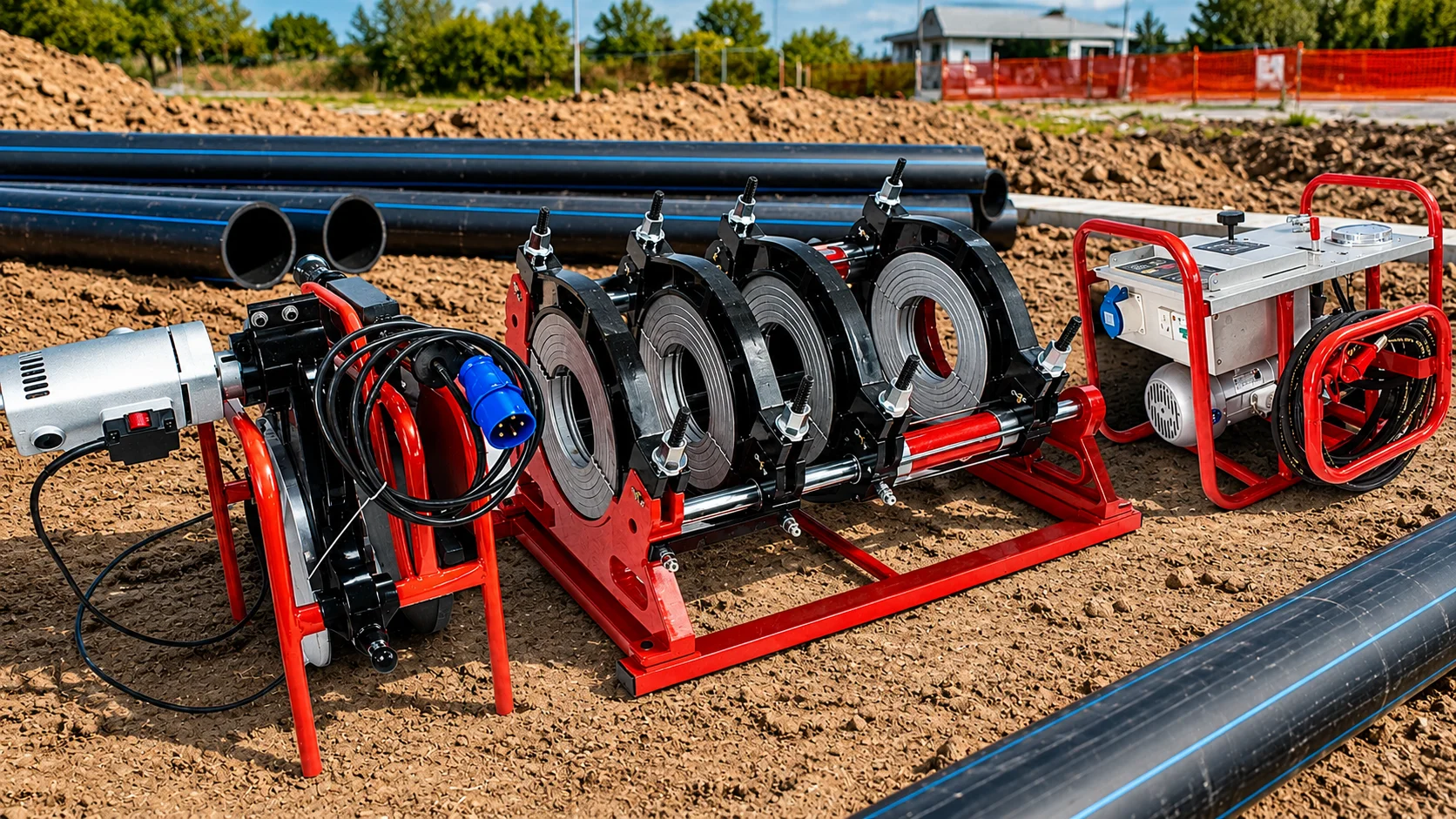

Na termofusão, os componentes são aquecidos por uma placa aquecedora e unidos com controle de alinhamento, pressão, temperatura e tempo de resfriamento.

Em termos práticos, a escolha entre solda por eletrofusão e termofusão não deve ser feita apenas pela preferência da equipe ou pela disponibilidade imediata de equipamento.

Em obras de saneamento e infraestrutura urbana, essa decisão precisa considerar o acesso à vala, o espaço de trabalho, o diâmetro da tubulação, o tipo de conexão, a presença de interferências subterrâneas, a sequência executiva, a logística de máquinas e materiais e os requisitos definidos no projeto técnico.

Nenhum dos métodos é superior em todas as situações.

A eletrofusão pode fazer mais sentido quando a obra exige conexões específicas, derivações, reparos localizados ou intervenções em áreas com restrição de manobra.

Já a termofusão tende a ser considerada em trechos mais lineares, redes novas e situações em que há condição adequada para posicionamento dos tubos, uso do alinhador e controle da união por aquecimento e pressão.

Para decidir com mais segurança, alguns critérios devem ser avaliados ainda na fase de planejamento:

• Condição de acesso à vala: o espaço disponível permite posicionar equipamentos, operadores e tubulações sem comprometer o procedimento?
• Tipo de conexão necessária: a rede exige luvas, tês, derivações, curvas ou união de extremidades em trecho linear?
• Diâmetro da tubulação: o método previsto é compatível com o diâmetro, com os equipamentos disponíveis e com as especificações do projeto?
• Interferências subterrâneas: redes existentes, drenagem, pavimentação, caixas, estruturas e outras interferências podem alterar o traçado ou a sequência de execução?
• Preparação da junta: haverá condição adequada para raspagem, limpeza, alinhamento e proteção da área de soldagem?
• Controle de procedimento: a equipe terá acesso aos parâmetros corretos de temperatura, pressão, tempo de aquecimento e tempo de resfriamento conforme fabricante, norma aplicável e projeto?
• Logística de obra: máquinas, conexões, tubos e mão de obra estarão organizados na sequência correta para evitar improvisos no campo?
• Estanqueidade e inspeção: o plano de execução considera cuidados de controle técnico antes da liberação da rede?

Um erro comum é tratar a soldagem como uma decisão isolada da frente de serviço.

Em redes de água, esgoto, drenagem ou infraestrutura urbana, a junta começa a ser definida antes da máquina chegar à vala: no levantamento de informações, na análise de interferências, na definição do traçado, na compatibilização com o campo e na especificação dos materiais.

Quando esse processo é incompleto, a equipe pode encontrar em campo um cenário diferente do previsto, exigindo alterações, reposicionamentos ou mudanças de metodologia.

Exemplo hipotético: em uma obra de saneamento, uma construtora precisa executar um trecho de rede PEAD em área urbana com interferências subterrâneas e espaço reduzido em alguns pontos.

Em trechos lineares e com área suficiente para montagem e alinhamento, a termofusão pode ser uma alternativa técnica viável conforme projeto.

Já em pontos de derivação, reparo ou conexão com acesso limitado, a eletrofusão pode ser considerada, desde que a conexão eletrosoldável seja compatível e que a preparação da superfície seja feita corretamente.

A melhor solução pode, portanto, combinar métodos diferentes em uma mesma obra, desde que isso esteja previsto tecnicamente e seja controlado durante a execução.

Boas práticas importantes: os parâmetros de soldagem não devem ser definidos por tentativa, costume de obra ou adaptação informal.

Temperatura, pressão, tempo de aquecimento, tempo de resfriamento, limpeza, raspagem e alinhamento devem seguir especificações técnicas aplicáveis, orientações do fabricante dos equipamentos e conexões, requisitos do projeto e avaliação dos responsáveis técnicos.

Este conteúdo é educacional e não substitui análise de engenharia para uma obra específica.

É nesse ponto que o planejamento técnico ganha relevância.

O Prisma atua na elaboração de projetos para tubulações PEAD, saneamento e infraestrutura urbana, apoiando a transformação de demandas de obra em projetos estruturados, com levantamento de informações, análise de interferências e compatibilização entre projeto, campo e execução.

Essa visão ajuda construtoras, prefeituras, concessionárias e empresas de infraestrutura a definirem não apenas o método de soldagem, mas também quantitativos, sequência executiva, materiais e organização da mão de obra.

FAQ rápido: qual a diferença entre eletrofusão e termofusão?

Eletrofusão é a união de tubulações PEAD por meio de conexão eletrosoldável aquecida internamente por resistência elétrica.

Termofusão é a união de componentes PEAD por aquecimento controlado, geralmente com placa aquecedora, seguido de alinhamento, pressão e resfriamento.

A escolha depende do projeto, das condições de campo e da metodologia executiva prevista.

Como o planejamento do projeto reduz riscos na execução de redes PEAD?

A execução de redes PEAD não começa quando a equipe chega à vala com tubos, conexões e equipamentos de soldagem.

Uma junta bem executada começa antes, no projeto técnico: na definição do traçado, no levantamento topográfico, na análise de interferências, na compatibilização com o campo e na escolha de uma metodologia executiva coerente com a obra.

Em redes de água, esgoto, drenagem e demais sistemas de infraestrutura urbana, a solda por eletrofusão e termofusão depende de condições mínimas de preparação, acesso, alinhamento, controle do procedimento e organização da frente de serviço.

Quando essas condições não são previstas no planejamento, o risco não está apenas na junta soldada: aparece também no orçamento, no cronograma interno da obra, na mobilização de máquinas, na compra de materiais e na necessidade de retrabalho.

Por isso, o método de soldagem deve ser tratado como parte do sistema construtivo da rede PEAD, e não como uma decisão isolada de campo.

O projeto precisa indicar caminhos práticos para que a construtora, empreiteira, concessionária ou prefeitura consiga transformar a demanda da obra em execução controlada.

O que deve ser planejado antes da soldagem?

Antes de executar uniões em tubulações PEAD, o responsável técnico deve avaliar se o projeto oferece base suficiente para orientar a equipe em campo.

Em termos práticos, isso envolve responder a perguntas como:

• O traçado da rede está compatível com a topografia e com as condições reais do terreno?
• Existem interferências subterrâneas ou superficiais que possam afetar a abertura de vala, o posicionamento da tubulação ou o acesso aos pontos de soldagem?
• Os diâmetros, conexões, derivações e mudanças de direção foram definidos de forma compatível com a metodologia executiva?
• Os quantitativos de tubos, conexões e demais materiais estão coerentes com o projeto e com as condições de implantação?
• Há espaço suficiente para posicionar alinhadores, equipamentos, equipe e ferramentas de preparação?
• A sequência de execução evita frentes de serviço desorganizadas, cortes improvisados ou necessidade de refazer trechos?
• O projeto contempla informações úteis para aprovação em órgãos competentes, quando aplicável?
• A equipe de obra tem orientação técnica para seguir normas, procedimentos de fabricante e requisitos do projeto?

Esse checklist não substitui o trabalho do responsável técnico, mas ajuda a mostrar por que a qualidade da soldagem está diretamente ligada à qualidade do planejamento.

Mesmo quando o procedimento de união é executado corretamente, falhas de projeto podem gerar incompatibilidades, dificuldade de acesso, perda de produtividade e dúvidas na tomada de decisão em campo.

Fluxo projeto-campo-execução em redes PEAD

Um fluxo técnico mais seguro costuma partir de uma lógica simples:

1. Estudo preliminar da demanda
   A obra é analisada a partir de sua finalidade: rede de água, rede de esgoto, drenagem, ampliação de infraestrutura, loteamento, urbanização ou outra aplicação.

   Nessa etapa, são levantadas as necessidades técnicas, operacionais e documentais do projeto.

2. Levantamento de informações e topografia
   O levantamento topográfico e a coleta de dados de campo ajudam a entender cotas, declividades, acessos, interferências aparentes, ocupação do entorno e condições que podem afetar o traçado da rede.

3. Análise de interferências e compatibilização
   Redes existentes, pavimentação, estruturas urbanas, travessias, acessos restritos e demais elementos do local precisam ser considerados.

   Essa etapa reduz decisões improvisadas durante a execução.

4. Definição do traçado e da metodologia executiva
   O projeto técnico organiza como a rede será implantada, quais trechos exigem maior cuidado, onde podem ocorrer derivações, quais materiais serão especificados e como a execução deve ser sequenciada.

5. Quantitativos, orçamento e mobilização
   Com o projeto estruturado, torna-se mais viável estimar materiais, organizar mão de obra, prever equipamentos e apoiar a formação de um orçamento mais consistente, sem depender apenas de levantamentos genéricos.

6. Execução com controle técnico
   Na obra, a equipe executa as soldas conforme projeto, normas aplicáveis, orientações dos fabricantes e condições reais do trecho.

   O controle técnico ajuda a manter coerência entre o que foi projetado e o que é implantado.

Erros comuns quando a soldagem é tratada fora do planejamento

Em obras de saneamento e infraestrutura urbana, muitos problemas não surgem porque o PEAD é inadequado, mas porque a execução foi planejada com pouca integração entre projeto e campo.

Entre os erros mais comuns estão:

• escolher o método de soldagem sem considerar acesso à vala e espaço de trabalho;
• definir conexões e derivações sem avaliar a sequência executiva;
• comprar materiais antes de consolidar quantitativos e compatibilizações;
• ignorar interferências que podem alterar o traçado durante a obra;
• não prever condições adequadas para preparação, alinhamento e resfriamento das juntas;
• separar projeto, orçamento e execução como etapas desconectadas;
• deixar decisões críticas para a equipe de campo sem respaldo técnico suficiente.

A escolha entre eletrofusão e termofusão pode interferir na organização da obra e no orçamento porque cada método demanda conexões, equipamentos, preparação, espaço de trabalho e sequência executiva próprios.

Isso não significa que um método seja sempre melhor que o outro.

A decisão deve considerar o projeto, o diâmetro da tubulação, o tipo de intervenção, as condições de acesso, as exigências da rede e a orientação técnica aplicável.

O Prisma atua na elaboração de projetos técnicos para infraestrutura urbana, saneamento, redes subterrâneas, drenagem, redes de água e esgoto, pavimentação e urbanização.

Nesse contexto, o planejamento de tubulações PEAD é tratado como parte de uma solução mais ampla, que envolve estudos preliminares, levantamento de informações, análise de interferências, compatibilização, definição de quantitativos e apoio à organização da execução.

A empresa também atua com tramitações junto a órgãos públicos, levantamentos topográficos e gestão de mão de obra, criando uma conexão prática entre projeto, campo e execução.

Para construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias, esse tipo de suporte ajuda a transformar uma necessidade de obra em um projeto técnico estruturado, com base mais consistente para aprovação, orçamento, aquisição de materiais e mobilização de equipes.

O ponto central é simples: em redes PEAD, a soldagem é uma etapa crítica, mas não deve ser analisada sozinha.

A qualidade da junta depende do procedimento em campo; a qualidade da execução depende do projeto que orienta esse procedimento.

Solda por eletrofusão e termofusão: Perguntas frequentes

Por que o projeto técnico é importante antes de executar soldas em tubulações PEAD?
Porque o projeto técnico organiza traçado, materiais, quantitativos, interferências, metodologia executiva e condições de acesso.

Sem essa base, a equipe pode encontrar incompatibilidades em campo, necessidade de ajustes improvisados e dificuldade para manter controle técnico da execução.

A escolha do método de soldagem interfere no orçamento da obra?
Sim, de forma técnica e operacional.

A escolha pode influenciar o tipo de conexão, os equipamentos necessários, a mobilização da equipe, a preparação dos trechos e a sequência de execução.

Por isso, a avaliação deve ser feita conforme projeto, normas aplicáveis, recomendações de fabricantes e condições reais da obra.

O planejamento elimina todos os riscos da execução?
Não.

Toda obra depende de condições reais de campo e de acompanhamento técnico.

O planejamento reduz incertezas, melhora a compatibilização e oferece uma base mais organizada para tomada de decisão, mas não substitui avaliação profissional durante a execução.

Para obras de infraestrutura urbana e saneamento, o Prisma apoia a organização técnica por meio de projetos estruturados, levantamentos topográficos, compatibilização e visão prática de campo.

Essa abordagem ajuda a conectar a solução em tubulações PEAD às necessidades reais da obra, sem separar engenharia, execução e gestão.
