O que é perfuração direcional horizontal?

A perfuração direcional horizontal é um método não destrutivo utilizado em obras de infraestrutura para viabilizar a passagem de tubulações e redes subterrâneas com menor interferência na superfície.

Em vez de depender exclusivamente da abertura contínua de valas, o furo direcional permite planejar travessias sob pavimentos, vias urbanas, áreas de circulação e trechos onde a escavação aberta pode exigir maior controle técnico.

Em obras urbanas, permite planejar travessias sob pavimentos, vias e áreas sensíveis, desde que o traçado, as interferências e a viabilidade executiva sejam avaliados em projeto técnico.

Também conhecida pela sigla HDD — do inglês Horizontal Directional Drilling —, essa solução costuma ser associada ao termo furo direcional.

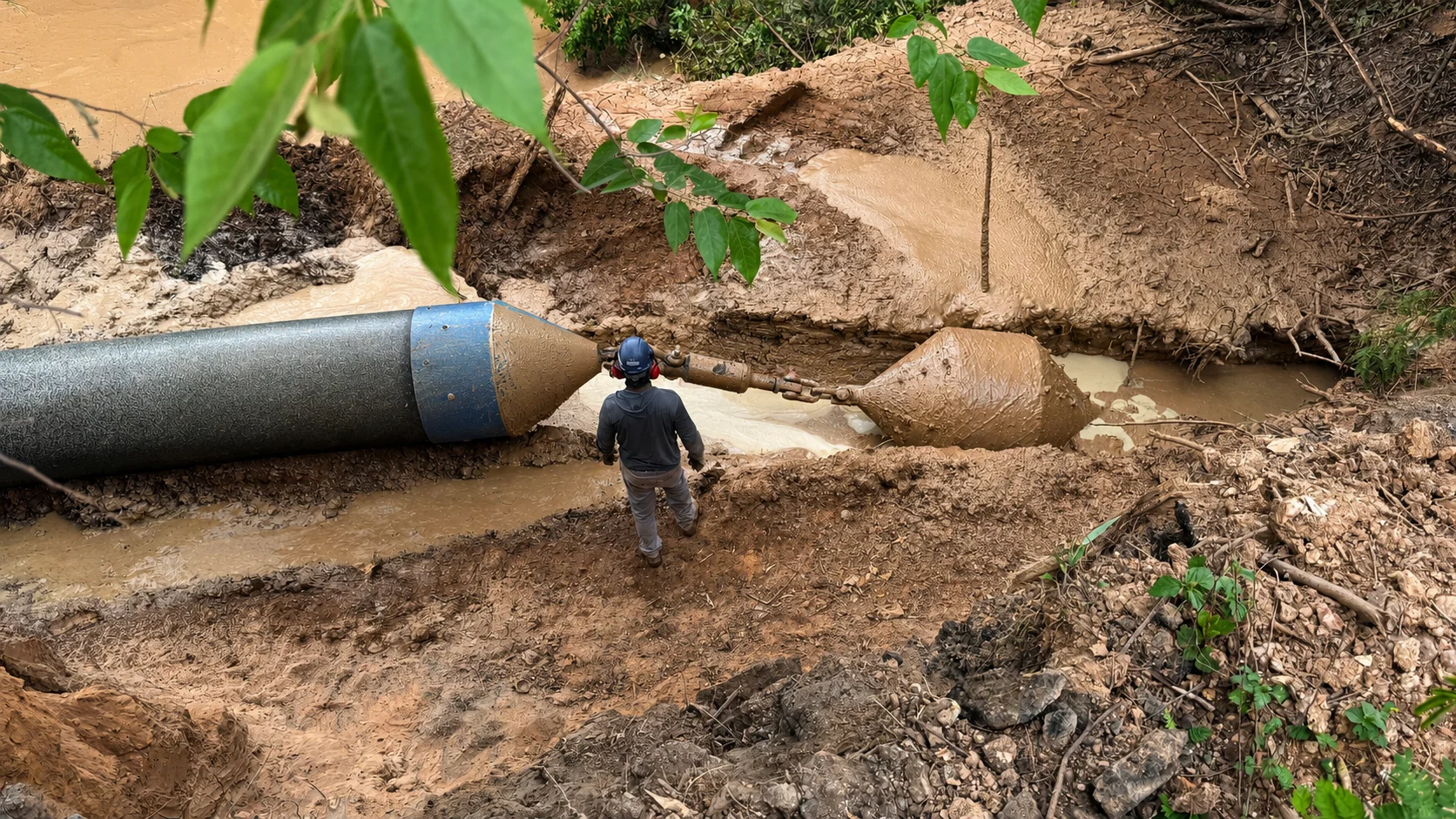

De forma simplificada, o processo envolve a criação de um furo piloto, a adequação do caminho subterrâneo por alargamento quando necessário e a instalação da tubulação prevista no projeto.

Na prática, porém, a decisão técnica não começa na máquina nem na mobilização da obra: começa no levantamento das condições reais do local.

É nesse ponto que a visão de projeto se diferencia do entendimento mais popular sobre furo direcional.

Para muitas pessoas, o termo remete apenas à execução do furo.

Em obras de saneamento, drenagem, redes de água, redes de esgoto, pavimentação e infraestrutura urbana, entretanto, o resultado depende de uma etapa anterior: reunir informações, mapear interferências, estudar o traçado, verificar compatibilizações e organizar a documentação técnica que orienta a aprovação e a execução.

Antes de definir uma solução para rede subterrânea, é necessário avaliar fatores como:

• existência de interferências subterrâneas ou superficiais;
• condições do pavimento e do entorno urbano;
• traçado previsto para a tubulação;
• profundidade e alinhamento necessários;
• compatibilidade com redes existentes de água, esgoto, drenagem ou outras infraestruturas;
• exigências de prefeituras, concessionárias e demais órgãos responsáveis;
• viabilidade executiva conforme as condições de campo e o projeto técnico.

Por isso, a perfuração direcional horizontal não deve ser tratada apenas como uma técnica de passagem subterrânea, mas como parte de um planejamento de obra.

Quando o projeto é bem estruturado, ele ajuda a transformar uma demanda de infraestrutura em uma solução mais organizada, documentada e executável, reduzindo incertezas antes da mobilização de equipes, materiais e equipamentos.

No trabalho do Prisma, o Furo Direcional está conectado à elaboração de projetos técnicos para infraestrutura urbana, saneamento, redes subterrâneas, drenagem, redes de água, esgoto, pavimentação e urbanização.

A atuação considera levantamento minucioso de informações, análise de interferências, estudos preliminares, definição de traçados, compatibilizações e documentação necessária para apoiar a aprovação e o planejamento da execução.

Essa abordagem é importante porque o furo direcional não é apenas um desenho técnico isolado.

Ele deve funcionar como uma compilação organizada de informações que orienta as fases da obra, desde a análise inicial até a preparação documental.

Cada aplicação depende das condições do solo, das interferências identificadas, do traçado proposto, das exigências locais e da viabilidade executiva.

Quando o furo direcional é indicado em obras urbanas?

O furo direcional pode ser considerado em obras urbanas quando a instalação de redes subterrâneas precisa ser planejada com menor interferência na superfície, especialmente em áreas pavimentadas, travessias sob vias, trechos com circulação ativa ou locais onde a abertura de valas exige maior controle técnico.

Ainda assim, ele não deve ser tratado como solução automática: a indicação depende de estudo prévio, leitura das condições de campo, análise de interferências e compatibilização com os órgãos e concessionárias envolvidos.

Usos comuns do furo direcional em infraestrutura urbana:

• Travessias sob ruas, avenidas, acessos internos e áreas pavimentadas.
• Implantação ou adequação de redes de água, esgoto e drenagem.
• Passagens subterrâneas em obras de urbanização, loteamentos e infraestrutura de indústrias.
• Intervenções em locais com restrição de escavação aberta ou necessidade de preservar o pavimento.
• Trechos onde há redes existentes e a compatibilização do traçado precisa ser feita antes da mobilização de obra.
• Obras demandadas por construtoras, empreiteiras, concessionárias de saneamento, prefeituras, loteadoras e indústrias.

Na prática, a decisão começa antes da escolha do método executivo.

É necessário entender o que será instalado, onde a rede passará, quais interferências podem existir no subsolo, quais autorizações serão exigidas e se o traçado proposto é compatível com a realidade local.

Sem esse diagnóstico, o risco é transformar uma solução tecnicamente adequada em uma obra com incertezas de campo, retrabalhos documentais ou dificuldades de aprovação.

Quadro de decisão qualitativo para avaliar a indicação do furo direcional:

Pergunta técnica
Por que importa no planejamento

Há restrição para abertura de valas no trecho?
Ajuda a avaliar se um método não destrutivo pode reduzir interferências na superfície e no pavimento.

Existem redes de água, esgoto, drenagem ou outras infraestruturas próximas?
Permite identificar interferências e evitar conflitos de traçado antes da execução.

O trecho passa sob vias, acessos, áreas pavimentadas ou zonas urbanizadas?
Indica a necessidade de maior controle sobre travessias, profundidade, alinhamento e recomposição superficial.

O traçado foi compatibilizado com cadastros, levantamentos e condições de campo?
Reduz a chance de divergência entre o projeto e a realidade da obra.

Existe documentação técnica suficiente para aprovação?
Facilita a análise por prefeitura, concessionária ou órgão responsável, quando aplicável.

A mobilização de equipes e materiais já foi planejada com base em projeto?
Evita iniciar a obra antes de definir quantitativos, método executivo e condicionantes técnicos.

Esse tipo de análise é especialmente relevante em saneamento e infraestrutura urbana, porque redes subterrâneas raramente estão isoladas.

Um trecho aparentemente simples pode envolver pavimentação existente, ligações próximas, drenagem, redes antigas, limitações de acesso, cotas de implantação e exigências de aprovação.

Por isso, o furo direcional deve ser avaliado dentro de um projeto técnico, e não apenas como uma alternativa à vala aberta.

É nesse ponto que a etapa de pré-projeto ganha importância.

O levantamento minucioso de informações, os estudos preliminares, a definição do traçado e a organização documental ajudam a transformar uma demanda de obra em uma solução mais executável.

O Prisma atua justamente nessa interface entre planejamento e campo, apoiando construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias na elaboração de projetos, compatibilização técnica, levantamentos topográficos e documentação necessária para aprovação e execução.

o furo direcional tende a ser indicado quando há uma combinação de restrição urbana, necessidade de rede subterrânea, interferências a controlar e exigência de planejamento técnico.

A confirmação, porém, deve vir de uma análise de viabilidade: solo, traçado, redes existentes, documentação, órgãos responsáveis e condições reais da obra precisam ser verificados antes da mobilização.

Etapas técnicas de um projeto para furo direcional

Um projeto para furo direcional não deve ser tratado apenas como um desenho em planta.

Antes da mobilização de equipes, materiais e equipamentos, ele precisa reunir dados de campo, topografia, cadastro de redes existentes, análise de interferências, definição de traçado, documentação técnica e critérios de planejamento que orientem a aprovação e a execução da obra.

Essa organização reduz incertezas porque transforma uma demanda inicial, como atravessar uma via, implantar uma rede subterrânea ou compatibilizar uma intervenção de saneamento, em um conjunto de informações técnicas verificáveis.

É nesse ponto que a visão de projeto precisa estar conectada à realidade de campo.

Etapas de um projeto de furo direcional

1. Levantamento inicial da demanda

   A primeira etapa é entender o objetivo da intervenção: qual rede será implantada, qual trecho será atendido, quais pontos precisam ser conectados e quais restrições urbanas existem no local.

   Também entram nessa fase informações preliminares sobre pavimento, travessias, áreas de circulação, acessos, redes próximas e eventuais exigências de prefeitura, concessionária ou órgão responsável.

2. Coleta de documentos e dados existentes

   O projeto começa a ganhar consistência quando são reunidos os materiais disponíveis, como plantas, cadastros de redes, informações de projetos anteriores, diretrizes do contratante e condicionantes de aprovação.

   Nem sempre esses dados estão completos ou atualizados, por isso eles devem ser analisados criticamente e confrontados com levantamentos técnicos sempre que necessário.

3. Levantamento topográfico e leitura do terreno

   O levantamento topográfico, especialmente quando aplicado a obras de saneamento e infraestrutura urbana, ajuda a representar cotas, alinhamentos, greide, limites físicos e condições do local.

   Para o furo direcional, essa leitura é importante porque o traçado subterrâneo precisa conversar com a superfície, com os pontos de entrada e saída e com as condições reais do trecho.

4. Identificação de interferências e cadastro de redes

   Redes de água, esgoto, drenagem, energia, telecomunicações e outras infraestruturas subterrâneas podem interferir no traçado proposto.

   A etapa de cadastro e análise de interferências busca localizar essas condicionantes e avaliar como elas afetam profundidade, alinhamento, travessias e compatibilização do projeto.

   Muitos problemas de obra começam justamente quando essa fase é simplificada demais.

5. Estudo preliminar de viabilidade técnica

   Com os dados reunidos, é possível avaliar alternativas de traçado e verificar se a solução proposta é compatível com o terreno, com as interferências mapeadas e com as exigências dos envolvidos.

   Esse estudo não substitui a validação em campo nem as aprovações necessárias, mas ajuda a evitar que a obra avance com premissas frágeis.

6. Definição do traçado, profundidade e perfil longitudinal

   A definição do traçado deve considerar o percurso da tubulação, os pontos de entrada e saída, a profundidade prevista, o perfil longitudinal e a relação com interferências existentes.

   A profundidade não deve ser pensada de forma isolada: ela precisa estar compatibilizada com redes existentes, cotas do terreno, limitações executivas e critérios de aprovação.

7. Compatibilização técnica com órgãos, concessionárias e disciplinas envolvidas

   Em obras urbanas, o projeto pode depender de análise por diferentes partes interessadas, como prefeitura, concessionária de saneamento, responsáveis por pavimentação ou gestores de infraestrutura local.

   A compatibilização busca alinhar o projeto de furo direcional com essas exigências e com outras disciplinas da obra, reduzindo conflito entre o que foi planejado e o que será executado.

8. Elaboração da documentação técnica

   A documentação pode incluir plantas, informações de traçado, indicação de interferências, perfil longitudinal, memoriais, quantitativos e demais elementos necessários conforme a demanda e as exigências do órgão ou concessionária responsável.

   O ponto central é que o projeto técnico funcione como ponte entre a necessidade da obra e a atividade em campo.

9. Definição de quantitativos e apoio ao método executivo

   Com o traçado mais bem definido, o projeto também auxilia no planejamento de quantitativos, materiais, frentes de serviço e critérios gerais de execução.

   A escolha final de equipamentos, métodos e recursos deve ser avaliada caso a caso, conforme as condições reais da obra e a responsabilidade técnica envolvida.

10. Revisão, validação e preparação para aprovação ou execução

Antes de seguir para aprovação, tramitação ou uso em campo, o material deve ser revisado para verificar coerência entre plantas, perfis, interferências, cotas, quantitativos e premissas adotadas.

Essa etapa é essencial para reduzir retrabalho, melhorar o controle técnico e evitar que a mobilização aconteça com documentação incompleta.

Checklist de pré-projeto para furo direcional

Antes de consolidar o projeto, é recomendável organizar:

• objetivo da intervenção e tipo de rede a ser implantada;
• trecho previsto, pontos de início e término e área de influência da obra;
• plantas, cadastros e documentos técnicos já disponíveis;
• levantamento planialtimétrico ou informações topográficas do local;
• cadastro de interferências conhecidas, como redes de água, esgoto, drenagem e demais infraestruturas subterrâneas;
• restrições de pavimento, travessias, circulação e acesso;
• exigências preliminares de prefeitura, concessionária ou órgão público responsável;
• necessidade de compatibilização com outros projetos de infraestrutura urbana;
• informações para estimativa de quantitativos e planejamento da mobilização;
• validações de campo necessárias antes da execução.

Por que essa etapa muda o resultado da obra?

Quando o projeto é bem estruturado, a equipe envolvida deixa de trabalhar apenas com uma intenção de passagem subterrânea e passa a contar com uma base técnica para decisão.

Isso melhora o planejamento, facilita a tramitação, apoia a compatibilização com interferências e reduz a chance de ajustes improvisados em campo.

O diferencial do Prisma está justamente em unir elaboração de projetos com visão prática de obra, considerando topografia aplicada, interferências, viabilidade executiva e organização documental.

Para construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias, essa abordagem ajuda a transformar demandas de infraestrutura em projetos técnicos mais claros, planejados e preparados para aprovação e execução.

Interferências, topografia e compatibilização do traçado

Em um projeto de furo direcional, a qualidade do traçado depende menos de um desenho isolado e mais da leitura técnica do terreno onde a obra será implantada.

Redes existentes, cotas, pavimento, travessias, obstáculos, profundidades e exigências de aprovação precisam ser analisados antes da mobilização de equipes e materiais, porque muitos problemas de campo começam justamente quando a interferência subterrânea não foi identificada ou quando o alinhamento projetado não conversa com a realidade local.

A topografia aplicada tem papel central nessa etapa.

Ela ajuda a transformar a área de intervenção em informação técnica utilizável, permitindo avaliar cotas, greide, alinhamento, perfil longitudinal, limites físicos e pontos críticos do percurso.

Em obras de saneamento e infraestrutura urbana, essa leitura é especialmente importante porque o traçado pode precisar conviver com rede de água, rede de esgoto, drenagem, pavimentação, calçadas, acessos, travessias e estruturas já implantadas.

O ponto de atenção é que o furo direcional não deve ser pensado apenas como o caminho mais curto entre dois pontos.

O traçado precisa ser compatibilizado com interferências conhecidas, condições do terreno, profundidades viáveis, cadastro técnico disponível e exigências de prefeitura, concessionária ou órgão responsável.

Quando essa análise é feita de forma superficial, a obra pode chegar ao campo com dúvidas que deveriam ter sido resolvidas na fase de projeto.

Entre os elementos que normalmente merecem conferência técnica estão:

• redes existentes de água, esgoto, drenagem e outras infraestruturas subterrâneas;
• cotas de terreno, greide, desníveis e pontos de travessia;
• profundidade prevista para a tubulação e relação com interferências mapeadas;
• alinhamento do traçado em relação ao pavimento, meio-fio, calçadas e áreas de circulação;
• obstáculos físicos, acessos restritos e limitações do terreno;
• cadastro de redes disponível e necessidade de conferência em campo;
• compatibilização entre disciplinas envolvidas no projeto;
• documentação necessária para análise, aprovação e execução organizada.

Esse cuidado não elimina a necessidade de validação em campo, mas reduz incertezas técnicas antes da execução.

A documentação precisa refletir as condições reais da obra, e não apenas uma intenção de passagem da tubulação.

Por isso, levantamentos técnicos, conferências de campo e compatibilizações são etapas relevantes para que o projeto seja mais executável e menos dependente de decisões improvisadas durante a obra.

No contexto do Prisma, essa etapa se conecta diretamente à experiência da empresa em topografia aplicada a obras de saneamento e infraestrutura.

A proposta é transformar demandas de obra em soluções técnicas planejadas, documentadas e executáveis, reunindo elaboração de projetos, análise de interferências, definição de traçados, compatibilização e organização documental para apoiar construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias.

Mini glossário técnico

• Cota: referência de altura ou nível usada para compreender o posicionamento do terreno, da tubulação e das interferências.
• Traçado: caminho planejado para a implantação da rede subterrânea, considerando pontos de entrada, percurso, saída e restrições locais.
• Interferência: elemento existente que pode impactar o projeto, como rede de água, rede de esgoto, drenagem, pavimento, estrutura enterrada ou obstáculo físico.
• Compatibilização: análise que cruza informações de diferentes disciplinas e cadastros para reduzir conflitos entre o traçado projetado e a infraestrutura existente.
• Perfil: representação técnica do percurso em relação a cotas, profundidades, desníveis e pontos críticos ao longo do alinhamento.
• Cadastro de redes: conjunto de informações sobre infraestruturas existentes, utilizado como base para análise de interferências e definição do traçado.

Para aprofundar o planejamento do furo direcional, também vale relacionar esta etapa com levantamentos topográficos, saneamento, infraestrutura urbana e gestão técnica de obras.

Esses temas ajudam a compreender por que o projeto precisa nascer de uma leitura integrada do terreno, das redes existentes e das exigências de aprovação.

Vantagens e limitações da perfuração direcional horizontal

A perfuração direcional horizontal pode ser uma solução técnica importante em obras de saneamento e infraestrutura urbana porque permite a instalação de redes subterrâneas com menor necessidade de abertura de valas ao longo de todo o traçado.

Na prática, isso tende a reduzir interferências na superfície, especialmente em áreas pavimentadas, travessias urbanas, vias em operação, regiões com circulação de pessoas e pontos onde a escavação aberta exigiria maior impacto operacional.

Ainda assim, o método não deve ser tratado como uma resposta automática para qualquer obra subterrânea.

A viabilidade depende do contexto: condições do solo, profundidade necessária, traçado, interferências existentes, exigências de órgãos públicos e concessionárias, documentação disponível e qualidade do projeto técnico.

É por isso que, antes de discutir mobilização, equipamentos ou método final de execução, a etapa de planejamento precisa organizar as informações que orientam a tomada de decisão.

No trabalho do Prisma, esse ponto é central: transformar demandas de obra em soluções técnicas planejadas, documentadas e executáveis.

Em furo direcional, o valor do projeto não está apenas no desenho do traçado, mas na compatibilização entre topografia, interferências, redes existentes, viabilidade executiva, quantitativos, documentação e necessidades de aprovação.

Aspecto analisado
Benefício potencial
Cuidados técnicos necessários
Impacto no planejamento

Menor abertura de valas
Pode reduzir intervenções contínuas no pavimento e na superfície
Verificar se o traçado e a profundidade são compatíveis com as condições locais
Ajuda a planejar a obra com menor interferência superficial

Travessias urbanas
Pode apoiar passagens sob vias, áreas pavimentadas e pontos de difícil escavação
Mapear interferências subterrâneas, redes existentes e exigências de aprovação
Evita decisões de campo sem base documental

Redes de água, esgoto e drenagem
Pode ser considerado em soluções de infraestrutura subterrânea
Avaliar diâmetro, material previsto, profundidade, acesso e método executivo aplicável
Organiza a definição de quantitativos e etapas de mobilização

Controle técnico
Favorece uma execução mais orientada por projeto
O projeto precisa refletir as condições reais de campo
Reduz incertezas antes da mobilização de equipes e materiais

Aprovações e tramitação
A documentação técnica pode facilitar a análise por órgãos responsáveis
Exigências variam conforme localidade, tipo de intervenção e concessionária envolvida
Cria uma base técnica para submissões, revisões e compatibilizações

Redução de retrabalho
Um traçado bem estudado tende a diminuir decisões improvisadas
Interferências não mapeadas e dados incompletos continuam sendo riscos relevantes
Melhora a previsibilidade técnica da obra sem prometer resultado específico

A principal vantagem do furo direcional está na combinação entre método não destrutivo e planejamento prévio.

Quando o projeto é bem estruturado, a obra deixa de depender apenas de ajustes em campo e passa a contar com um conjunto de informações organizadas: levantamento topográfico, cadastro de redes, análise de interferências, definição de traçado, estudos preliminares, compatibilizações e documentação de apoio.

Essa diferença fica clara ao comparar duas abordagens:

• Obra com planejamento técnico: parte de levantamento de informações, análise do terreno, identificação de interferências, compatibilização do traçado e documentação para aprovação e execução. A mobilização ocorre com maior clareza sobre o que será feito, onde será feito e quais condicionantes precisam ser respeitadas.
• Obra mobilizada sem documentação adequada: tende a concentrar decisões críticas durante a execução, quando eventuais interferências, incompatibilidades de cota, indefinições de traçado ou exigências de órgãos responsáveis podem gerar ajustes, paralisações ou retrabalhos.

Essa comparação não significa que o método elimina todos os riscos.

Em obras subterrâneas, sempre podem existir variáveis de campo que exigem validação técnica.

Por isso, a perfuração direcional horizontal deve ser avaliada dentro de um projeto que considere solo, redes existentes, pavimento, profundidade, greide, pontos de entrada e saída, restrições urbanas e requisitos de aprovação.

Entre as limitações mais importantes, estão:

• Dependência de análise de solo e condições locais: nem todo terreno oferece as mesmas condições para a solução prevista. A viabilidade executiva precisa ser avaliada caso a caso.
• Necessidade de traçado compatibilizado: o percurso da tubulação deve considerar interferências subterrâneas, cotas, alinhamentos, redes existentes e exigências de concessionárias ou prefeituras.
• Documentação técnica obrigatória para tomada de decisão: sem levantamento, plantas, memoriais, quantitativos e estudos preliminares, aumenta o risco de decisões pouco fundamentadas.
• Aprovações variáveis conforme o órgão responsável: cada intervenção pode ter exigências próprias, dependendo da localidade, da infraestrutura afetada e do tipo de rede.
• Limites entre projeto e execução: o projeto técnico orienta a obra, mas custos, prazos, equipamentos, método final e condições executivas dependem de análise específica e da empresa responsável pela execução.

Por isso, uma leitura tecnicamente segura é entender o furo direcional como parte de um sistema de planejamento, e não apenas como uma técnica de passagem subterrânea.

O método pode oferecer benefícios relevantes quando está apoiado por levantamento confiável, topografia aplicada, compatibilização e documentação organizada.

Sem essa base, até uma solução tecnicamente adequada pode enfrentar dificuldades por falta de informação, inconsistência de traçado ou ausência de validação junto aos responsáveis.

O Prisma atua justamente nessa etapa crítica: elaboração de projetos, levantamentos topográficos, análise de interferências, tramitação e organização técnica para obras de construção civil, saneamento e infraestrutura urbana.

A proposta é apoiar construtoras, empreiteiras, concessionárias, prefeituras, loteadoras e indústrias na transformação de uma demanda de obra em documentação técnica mais clara, preparada para aprovação e execução.

Como cautela final, custos, prazos, equipamentos e métodos executivos não devem ser definidos de forma genérica.

Eles precisam ser avaliados caso a caso, com base no projeto, nas condições reais da obra, no tipo de rede, no traçado, nas interferências e nas exigências dos órgãos envolvidos.

Documentação, aprovações e planejamento antes da execução

Antes de uma obra com furo direcional avançar para mobilização de equipes, materiais e equipamentos, existe uma etapa que costuma determinar a qualidade da execução: a organização documental.

Em infraestrutura urbana e saneamento, o projeto técnico não deve ser tratado apenas como uma planta ou um desenho de traçado.

Ele funciona como a ponte entre a demanda inicial da obra e a atividade em campo, reunindo estudos preliminares, interferências, quantitativos, memoriais, compatibilizações e informações necessárias para tramitação junto aos órgãos responsáveis.

Essa preparação é especialmente importante porque obras subterrâneas dependem de decisões que precisam ser tomadas antes da execução.

A definição do traçado, a leitura das redes existentes, a conferência de cotas, a análise de pavimento, a identificação de interferências e a compatibilização com concessionárias ou prefeitura influenciam diretamente o planejamento do método executivo.

Quando essas informações não estão organizadas, a obra tende a chegar ao campo com mais incertezas, aumentando o risco de ajustes emergenciais, retrabalhos e dificuldades de aprovação.

No contexto do furo direcional, incluindo aplicações associadas à perfuração direcional horizontal, a documentação técnica ajuda a responder perguntas essenciais: por onde a rede deve passar, quais interferências precisam ser consideradas, quais informações devem ser apresentadas ao órgão responsável, quais quantitativos precisam orientar o planejamento e quais condições devem ser validadas antes da mobilização.

O que a documentação técnica deve organizar?

De forma geral, a documentação para uma intervenção de infraestrutura subterrânea precisa reunir informações suficientes para orientar aprovação, planejamento e execução.

As exigências variam conforme o órgão, a localidade, o tipo de rede, a área de intervenção e as condições reais do trecho, mas alguns grupos de informações costumam ser fundamentais:

• Estudos preliminares: avaliação inicial da demanda, do trecho de implantação, das restrições urbanas e das condições que podem influenciar o método executivo.
• Levantamento topográfico: base técnica para compreender cotas, alinhamentos, greide, limites da área e elementos físicos relevantes.
• Cadastro de interferências: identificação de redes existentes, obstáculos, travessias, pavimento, dispositivos de drenagem e demais elementos que possam afetar o traçado.
• Definição de traçado: proposta técnica de passagem da rede subterrânea, considerando viabilidade executiva, interferências e necessidades do projeto.
• Plantas e perfis: representação gráfica organizada para apoiar análise, compatibilização, aprovação e orientação da execução.
• Memorial ou documentação descritiva: explicação técnica das premissas adotadas, informações de referência, critérios considerados e pontos de atenção.
• Quantitativos: dados que apoiam planejamento de materiais, organização da obra e previsão de demandas operacionais.
• Método executivo previsto: diretrizes gerais para orientar como a solução foi pensada, respeitando validações técnicas posteriores e condições de campo.
• Compatibilizações necessárias: conferência entre disciplinas, redes existentes, exigências de concessionárias, prefeitura e demais responsáveis pela infraestrutura.
• Documentos para tramitação: conjunto de peças técnicas exigidas para análise, autorização ou aprovação, conforme o tipo de intervenção.

Aprovação não é apenas protocolo: é consistência técnica

A tramitação de um projeto de furo direcional não deve ser vista como uma etapa meramente burocrática.

Em muitos casos, o órgão responsável precisa avaliar se a intervenção proposta é compatível com a infraestrutura existente, com o uso da via, com as redes públicas, com o pavimento e com as condições locais.

Por isso, uma documentação inconsistente pode dificultar a análise, gerar solicitações de revisão ou exigir complementações.

Isso não significa que exista um único modelo de aprovação válido para todos os casos.

As exigências podem mudar conforme a prefeitura, a concessionária, o tipo de rede, o porte da intervenção, a localização e o nível de interferência urbana.

Por esse motivo, é tecnicamente mais seguro tratar a documentação como parte estratégica do planejamento, e não como um item deixado para o fim.

O Prisma atua justamente nessa etapa de transformação da demanda de obra em uma solução técnica planejada, documentada e executável.

A empresa reúne elaboração de projetos, tramitação junto a órgãos públicos, levantamentos topográficos e gestão de demandas de obra, com uma visão prática de campo voltada para construção civil, saneamento e infraestrutura urbana.

Checklist documental genérico antes da execução

Antes de mobilizar equipes e materiais, é recomendável verificar se as informações essenciais estão organizadas.

O checklist abaixo é orientativo e deve ser adaptado às exigências do órgão responsável e às condições reais da obra:

• A demanda da obra foi convertida em um escopo técnico claro?
• Existe levantamento topográfico atualizado ou base técnica suficiente para o trecho?
• As redes existentes e possíveis interferências foram identificadas e analisadas?
• O traçado proposto foi compatibilizado com as condições do local?
• Há planta, perfil ou representação técnica adequada para análise?
• Os quantitativos necessários ao planejamento foram levantados?
• O método executivo foi considerado de forma compatível com o projeto?
• A documentação exigida por prefeitura, concessionária ou órgão responsável foi mapeada?
• As informações do projeto ajudam a orientar mobilização, materiais e controle técnico?
• Há pontos de incerteza que precisam ser validados em campo antes da execução?

Esse checklist não substitui uma análise técnica específica.

Ele serve para mostrar que a qualidade do furo direcional começa antes da obra física, na organização das informações que reduzem dúvidas e dão mais previsibilidade ao planejamento.

O papel do projeto na redução de incertezas

Um projeto técnico bem estruturado não elimina todos os riscos de campo, porque obras subterrâneas dependem de condições locais, interferências existentes, características do terreno e exigências dos responsáveis pela infraestrutura.

No entanto, ele reduz a quantidade de decisões improvisadas durante a execução e melhora a capacidade de planejamento.

Quando o projeto reúne levantamento, compatibilização, quantitativos e documentação para tramitação, a equipe responsável pela obra tem uma base mais clara para organizar materiais, avaliar mobilização, controlar etapas e dialogar com órgãos públicos ou concessionárias.

Isso também facilita a rastreabilidade técnica das decisões adotadas.

Na prática, o valor do planejamento está em antecipar perguntas que poderiam surgir apenas no momento da execução.

Onde estão as interferências? O traçado é compatível com a infraestrutura existente? Que documentos precisam ser apresentados? Quais informações orientam os quantitativos? Como a solução será analisada pelos responsáveis pela aprovação?

Ao atuar com projetos técnicos, topografia aplicada, tramitação e gestão de demandas de obra, o Prisma contribui para que intervenções de saneamento e infraestrutura urbana avancem com documentação mais organizada, maior controle técnico e melhor alinhamento entre o projeto e a realidade de campo.

Temas que complementam essa etapa incluem tramitação de infraestrutura urbana, projetos de saneamento, gestão de obras, urbanização e pavimentação.

Perguntas frequentes sobre furo direcional

As orientações são informativas e não substituem a análise técnica de cada obra, especialmente quando há interferências subterrâneas, exigências de aprovação, restrições de escavação, definição de traçado e necessidade de documentação para execução.

O que significa HDD ou furo direcional em obras de infraestrutura?

HDD é a sigla em inglês para perfuração direcional horizontal.

No contexto de infraestrutura urbana, o furo direcional é um método não destrutivo usado para viabilizar a instalação de redes subterrâneas, como tubulações de água, esgoto, drenagem e outras infraestruturas, com menor interferência na superfície em comparação à abertura contínua de valas.

Na prática, o termo não deve ser entendido apenas como a etapa de perfurar o solo.

Antes da execução, é necessário organizar informações técnicas, levantar interferências, estudar o traçado, compatibilizar o projeto com redes existentes e preparar a documentação exigida para aprovação e planejamento da obra.

Furo direcional substitui sempre a abertura de valas?

Não.

O furo direcional pode ser uma alternativa técnica em determinados cenários, especialmente quando há travessias sob vias, áreas pavimentadas, restrição de escavação aberta ou necessidade de reduzir interferências superficiais.

Porém, ele não substitui automaticamente a abertura de valas em qualquer obra.

A decisão depende de fatores como condições do terreno, análise de solo, profundidade, extensão do traçado, redes existentes, interferências subterrâneas, exigências de órgãos públicos e concessionárias, além da viabilidade executiva.

Por isso, a escolha do método deve nascer de um estudo técnico e não apenas de uma preferência operacional.

Quais informações são necessárias antes de elaborar um projeto de furo direcional?

Antes de elaborar um projeto, normalmente é necessário reunir informações que permitam entender a demanda da obra e as condições reais do local.

Entre os dados mais importantes estão:

• objetivo da intervenção e tipo de rede a ser implantada;
• levantamento topográfico ou base técnica do local;
• cadastro de redes existentes, quando disponível;
• identificação de interferências subterrâneas e superficiais;
• pontos de início e término do traçado;
• restrições de pavimentação, urbanização, travessia ou acesso;
• exigências de prefeitura, concessionária ou órgão responsável;
• necessidade de plantas, memoriais, quantitativos e demais documentos técnicos;
• compatibilização com outras disciplinas de infraestrutura urbana.

No trabalho do Prisma, essa etapa é tratada como parte essencial da transformação de uma demanda de obra em uma solução técnica planejada, documentada e executável, com foco em levantamento de informações, definição de traçados, compatibilização e organização documental.

O método pode ser usado em redes de água, esgoto e drenagem?

Sim, o furo direcional pode ser considerado em projetos relacionados a redes de água, esgoto, drenagem e outras redes subterrâneas de infraestrutura urbana.

Também pode aparecer em contextos de saneamento, pavimentação, urbanização, loteamentos, áreas industriais e travessias urbanas.

Ainda assim, a aplicação precisa ser avaliada caso a caso.

O tipo de rede, o diâmetro previsto, o traçado, as interferências, as cotas, o perfil do terreno, o pavimento existente e as exigências de aprovação influenciam a solução técnica.

O projeto deve organizar essas informações para apoiar a tomada de decisão antes da mobilização de equipes, materiais e equipamentos.

Quem costuma demandar projetos de furo direcional?

Projetos de furo direcional costumam ser demandados por agentes envolvidos em obras de infraestrutura urbana e saneamento, como construtoras, empreiteiras, concessionárias de saneamento, prefeituras, loteadoras e indústrias.

Esses públicos geralmente precisam transformar uma necessidade de obra em documentação técnica adequada para análise, aprovação, planejamento e execução.

Nesse contexto, o Prisma atua com elaboração de projetos, levantamentos topográficos, análise de interferências, compatibilização, tramitação junto a órgãos públicos e organização das informações necessárias para orientar a obra.

Preço e prazo podem ser definidos sem análise técnica?

Não é recomendável definir preço, prazo, equipamentos ou método executivo final sem análise técnica da obra.

Em furo direcional, cada projeto pode envolver condições diferentes de solo, extensão, profundidade, interferências, acessos, restrições urbanas, documentação exigida e aprovações necessárias.

Por isso, qualquer estimativa responsável deve considerar o levantamento de informações, a compatibilização do traçado, as exigências dos órgãos envolvidos e a viabilidade executiva.

Para uma avaliação adequada, o ideal é consultar o Prisma com os dados disponíveis da obra, para que a demanda seja analisada tecnicamente e convertida em projeto, documentação e planejamento compatíveis com a realidade do local.
