Projeto de caixa de gordura

Projeto de caixa de gordura: como planejar, dimensionar e integrar à infraestrutura de saneamento

O que é um projeto de caixa de gordura e por que ele importa?

Um projeto de caixa de gordura define como esse dispositivo será dimensionado, posicionado e conectado ao sistema de esgoto para reter óleos, graxas e sólidos leves antes que cheguem ao ramal predial ou à rede coletora.

Ele importa porque reduz riscos sanitários, operacionais e executivos em edificações, loteamentos e obras urbanas.

Na prática, o projeto de caixa de gordura não deve ser entendido apenas como um desenho hidráulico isolado.

Em obras de saneamento e infraestrutura urbana, ele precisa considerar a origem dos efluentes, o traçado das tubulações, as cotas de chegada e saída, a declividade disponível, o acesso para inspeção e limpeza, as interferências com outras redes enterradas e as exigências técnicas dos órgãos competentes.

É nessa integração entre projeto, campo, documentação e execução que uma solução simples passa a ter impacto direto na operação do sistema de esgoto.

Quando a caixa de gordura deixa de ser apenas um item hidráulico?

A caixa de gordura pode parecer um componente restrito a cozinhas, áreas de preparo de alimentos ou pontos de contribuição com presença de óleo e gordura.

Porém, em empreendimentos, loteamentos, reformas com alteração de redes, obras urbanas e sistemas com interface com a rede coletora, ela passa a fazer parte de uma lógica maior de saneamento.

Nesses casos, não basta escolher um local disponível e conectar a tubulação.

A decisão precisa dialogar com:

• o caminho do efluente até o ramal predial;
• a compatibilidade entre cotas, profundidades e declividades;
• a presença de redes de água, esgoto, drenagem, elétrica, gás ou outras interferências enterradas;
• a possibilidade de inspeção e manutenção sem comprometer o uso da área;
• a futura execução em campo, evitando adaptações improvisadas durante a obra;
• a documentação necessária para orientar equipes, compatibilizar disciplinas e, quando aplicável, apoiar aprovações.

Essa visão é especialmente importante em infraestrutura urbana, porque uma falha localizada pode gerar consequências além do ponto de instalação.

Gordura acumulada em tubulações pode favorecer incrustações, reduzir seção útil, dificultar a manutenção e aumentar a chance de obstruções no sistema predial ou em trechos conectados à rede de esgoto.

Problemas que um bom planejamento ajuda a evitar:

• Obstruções: acúmulo de gordura, resíduos e sólidos leves nas tubulações.
• Refluxos: retorno de efluentes por falhas de escoamento, entupimentos ou conexões inadequadas.
• Mau cheiro: retenção inadequada, falta de inspeção, vedação deficiente ou manutenção negligenciada.
• Manutenção corretiva frequente: necessidade de intervenções emergenciais por falta de acesso, dimensionamento inadequado ou instalação mal posicionada.
• Impactos na rede: sobrecarga operacional em ramais, caixas de inspeção e trechos conectados ao sistema de esgoto.
• Retrabalho em obra: ajustes de cota, mudança de traçado e adaptações em campo por ausência de compatibilização prévia.

Mini glossário semântico:

• Efluente: água residuária gerada pelo uso de pias, cozinhas, áreas de preparo ou outros pontos de contribuição.
• Gordura: fração oleosa ou graxa presente no efluente, capaz de aderir às tubulações e formar incrustações.
• Esgoto: conjunto de águas residuárias conduzidas por tubulações até tratamento, destinação ou rede autorizada.
• Ramal predial: trecho de ligação que conduz o esgoto da edificação até o ponto de conexão com o sistema externo ou rede coletora.
• Rede coletora: infraestrutura destinada a receber e transportar esgoto de diferentes contribuições dentro de um sistema de saneamento.
• Inspeção: acesso técnico para verificar condições de funcionamento, limpeza, obstruções, conexões e necessidade de manutenção.

Para construtoras, loteadoras, concessionárias, prefeituras e equipes técnicas, avaliar a caixa de gordura como parte do sistema de esgotamento ajuda a transformar uma demanda pontual em uma solução tecnicamente documentada e executável.

O Prisma atua justamente nessa conexão entre levantamento de informações, topografia aplicada, análise de interferências, elaboração de projetos, tramitação e apoio técnico para obras de infraestrutura urbana e saneamento.

Se a caixa de gordura faz parte de uma obra com redes enterradas, saneamento, drenagem, pavimentação ou necessidade de compatibilização técnica, vale solicitar uma avaliação do projeto de infraestrutura antes da execução em campo.

Essa análise contribui para organizar informações, reduzir incompatibilidades e orientar decisões com base nas condições reais da obra.

Como a caixa de gordura funciona no sistema de esgoto?

Fluxo passo a passo do funcionamento

A caixa de gordura funciona como um ponto de retenção entre os aparelhos que geram efluentes com óleo ou gordura e o ramal de esgoto.

Sua função é reduzir a chegada de gorduras à tubulação, evitando incrustações, obstruções, refluxos e impactos na operação da rede predial ou urbana.

1. Geração do efluente: pias, áreas de preparo de alimentos e pontos similares lançam água residuária com partículas leves, óleo, gordura e resíduos finos.
2. Entrada na caixa de gordura: o efluente chega ao compartimento por uma tubulação de entrada, geralmente antes de seguir para o ramal predial de esgoto.
3. Redução da velocidade do fluxo: dentro da caixa, o movimento da água tende a ficar mais lento, permitindo a separação física dos materiais.
4. Retenção de gorduras e sólidos leves: por serem menos densos que a água, óleos e gorduras tendem a flutuar e permanecer na parte superior do compartimento.
5. Encaminhamento do efluente clarificado: a parcela líquida, com menor carga de gordura flutuante, segue pela saída em direção ao ramal de esgoto.

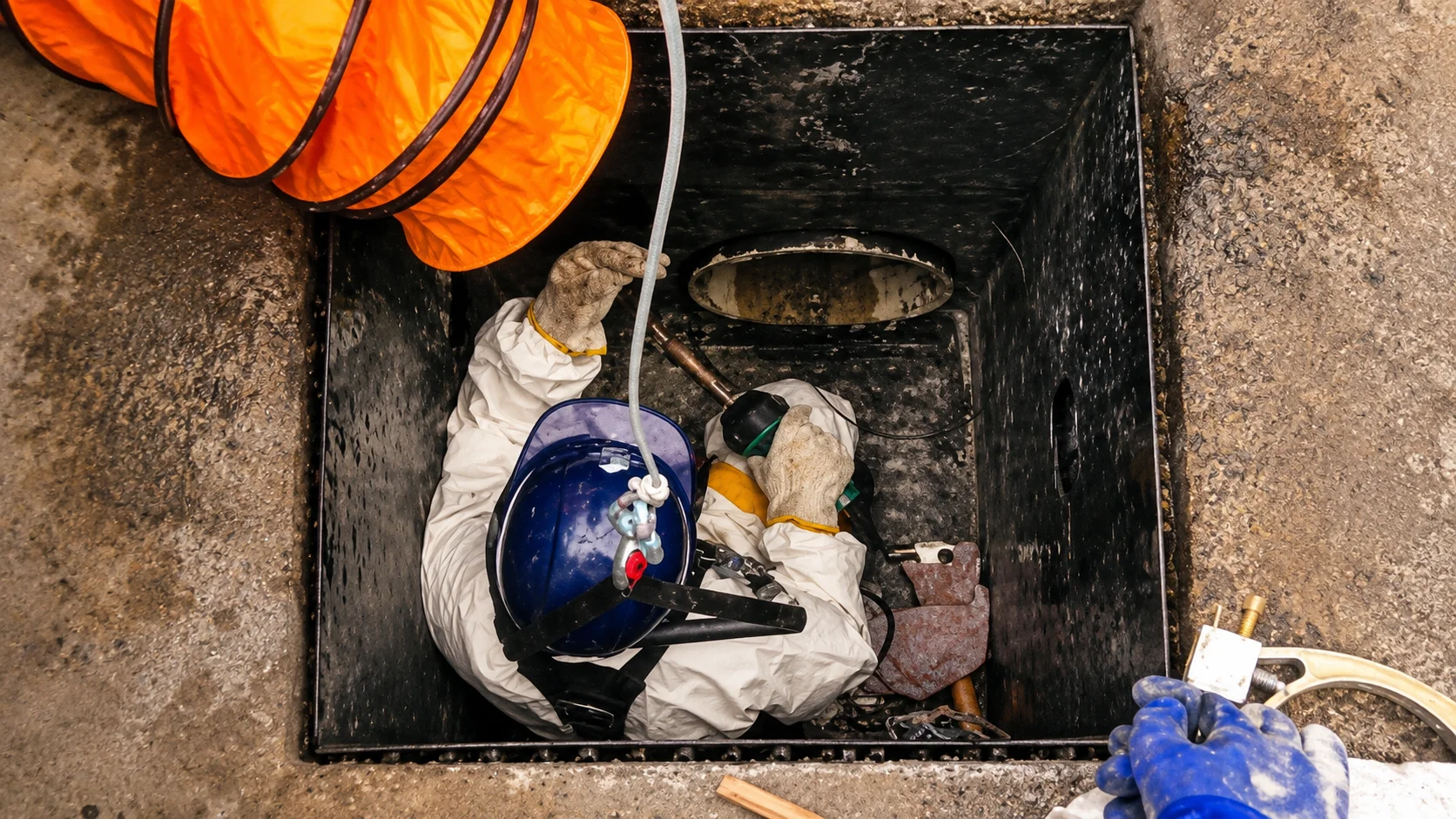

6. Inspeção e limpeza: a caixa precisa permitir acesso para remoção do material retido, pois a falta de manutenção reduz sua eficiência e pode comprometer a tubulação.

Na prática, esse funcionamento simples depende de decisões técnicas importantes.

A posição da caixa, as cotas, a declividade da tubulação, o acesso para limpeza, o dimensionamento e a conexão com o ramal de esgoto influenciam diretamente o desempenho do sistema.

Por isso, em obras de infraestrutura, saneamento, empreendimentos, loteamentos ou cozinhas de maior demanda, a caixa de gordura deve ser analisada dentro do conjunto de redes enterradas e não como um item isolado.

Diagrama textual do percurso do efluente

Ponto gerador de efluente
↓
Tubulação de entrada
↓
Caixa de gordura
↓
Redução da velocidade do fluxo
↓
Gordura, óleo e sólidos leves ficam retidos na superfície
↓
Efluente com menor carga de gordura segue pela saída
↓
Ramal predial de esgoto
↓
Rede coletora ou sistema de esgotamento aplicável

Esse percurso mostra por que uma falha local pode se tornar um problema maior.

Se a caixa for mal posicionada, subdimensionada, sem acesso adequado para inspeção ou conectada a uma tubulação com cota incompatível, a consequência pode aparecer na forma de mau cheiro, retorno de efluente, obstrução no ramal, necessidade de manutenção corretiva e interferência na operação do sistema de esgoto.

Função da caixa de gordura e consequência de falhas

Função no sistema
O que acontece quando há falha

Reter óleo e gordura antes do ramal de esgoto
A gordura pode aderir às paredes internas da tubulação e formar incrustações

Reduzir a chegada de sólidos leves à rede
Aumenta o risco de obstrução, refluxo e perda de desempenho hidráulico

Permitir inspeção e limpeza periódica
A manutenção se torna mais difícil, corretiva e sujeita a improvisos

Organizar a transição entre ponto gerador e rede de esgoto
Podem surgir incompatibilidades de cota, declividade e conexão

Proteger a operação da rede predial ou urbana
Problemas locais podem afetar trechos maiores do sistema de saneamento

Facilitar o controle técnico da instalação
A execução em campo fica mais vulnerável a adaptações não previstas

Como ocorre a separação física de gorduras e sólidos leves?

A separação dentro da caixa de gordura é baseada em um princípio físico simples: materiais com densidade menor que a água, como óleo e gordura, tendem a subir e permanecer na superfície.

Enquanto isso, a água residuária segue o caminho hidráulico até a saída, desde que o compartimento esteja dimensionado, instalado e mantido de forma adequada.

Essa retenção não significa tratamento completo do esgoto.

A caixa de gordura não substitui rede coletora, sistema de tratamento, ligação regular ao esgotamento sanitário ou exigências de órgãos competentes.

Ela atua como uma etapa de controle, impedindo que a gordura avance em excesso para as tubulações e contribua para entupimentos.

Também é importante entender que o desempenho não depende apenas da peça instalada.

Em campo, fatores como declividade da tubulação, profundidade, alinhamento, acesso para inspeção, interferências com outras redes enterradas e compatibilidade com pavimentação ou drenagem podem determinar se o sistema funcionará bem.

É nesse ponto que a visão de projeto se conecta à execução: uma caixa corretamente especificada, mas mal integrada ao traçado da rede, pode gerar problemas operacionais.

Em obras de infraestrutura urbana e saneamento, o Prisma atua justamente nessa interface entre projeto, campo, documentação e execução, com atenção à análise de interferências e à compatibilização de redes subterrâneas.

Essa abordagem ajuda a tratar a caixa de gordura como parte de um sistema técnico maior, especialmente quando há integração com redes de esgoto, água, drenagem, pavimentação e demais elementos urbanos.

Para que serve uma caixa de gordura?

A caixa de gordura serve para reter óleo, gordura e sólidos leves presentes na água residuária antes que esse efluente siga para o ramal de esgoto.

Com isso, reduz o risco de incrustações, entupimentos, refluxos, mau cheiro e manutenção corretiva na tubulação.

Para cumprir essa função, a caixa deve ser dimensionada e posicionada conforme o uso previsto, os pontos atendidos, as condições de campo e os requisitos técnicos aplicáveis.

Em empreendimentos, obras urbanas ou sistemas com interface com redes públicas, a definição deve considerar também normas técnicas, exigências do município, concessionária ou órgão responsável, além da documentação necessária para orientar a execução.

Quando é necessário elaborar um projeto técnico para caixa de gordura?

A caixa de gordura pode parecer um componente simples do sistema hidrossanitário, mas em muitos contextos ela passa a interferir diretamente no desempenho da rede de esgoto, na aprovação do empreendimento e na execução da obra.

O projeto técnico tende a ser necessário quando há maior escala, integração com infraestrutura urbana ou exigência documental de órgãos responsáveis.

• Empreendimentos com múltiplos pontos de contribuição: edifícios comerciais, condomínios, cozinhas coletivas, áreas de alimentação, indústrias, equipamentos públicos ou empreendimentos com geração concentrada de efluentes gordurosos.
• Loteamentos e urbanizações: situações em que a caixa de gordura precisa ser compatibilizada com redes internas, ramais prediais, rede coletora, cotas de terreno, pavimentação e futuras ligações.
• Obras urbanas de saneamento: intervenções que envolvem redes enterradas, esgoto, drenagem, abastecimento de água, recomposição de pavimento e interfaces com concessionárias ou prefeituras.
• Reformas com interferência em redes existentes: alterações em cozinhas, áreas técnicas, ramais de esgoto ou pontos de lançamento que possam afetar declividade, acesso para limpeza, ventilação, inspeção ou conexão com a rede.
• Áreas com exigência de aprovação ou documentação: empreendimentos sujeitos a análise de prefeitura, concessionária, autarquia, órgão público ou responsável técnico pelo sistema predial e urbano.
• Locais com interferências enterradas: quando há tubulações existentes, caixas de passagem, redes de drenagem, infraestrutura de água, pavimentação ou limitações de profundidade que condicionam a posição da caixa.
• Obras em que o improviso pode gerar retrabalho: projetos com equipes, equipamentos e materiais mobilizados, nos quais uma incompatibilidade de cota ou traçado pode atrasar etapas posteriores.

Quando uma solução simples pode não ser suficiente?

Uma solução isolada costuma ser limitada quando a decisão se resume a escolher um ponto disponível no terreno e instalar a caixa sem avaliar o restante do sistema.

Isso pode funcionar em situações muito simples, desde que atendidos os critérios técnicos e normativos aplicáveis.

Porém, em obras de infraestrutura, saneamento ou empreendimentos com maior complexidade, a caixa de gordura precisa ser pensada como parte do percurso do efluente.

A solução simples pode não ser suficiente quando:

• a caixa recebe contribuição de vários pontos ou de uma cozinha coletiva;
• o lançamento se conecta a ramais, redes internas ou rede coletora com cotas já definidas;
• existem interferências enterradas que podem limitar profundidade, traçado ou acesso;
• a obra depende de aprovação, análise técnica ou documentação formal;
• a posição da caixa impacta calçadas, pavimentação, drenagem ou circulação;
• há necessidade de prever manutenção, inspeção e limpeza com segurança operacional;
• o projeto precisa orientar equipes de campo e reduzir decisões improvisadas durante a execução.

Em termos práticos, o critério de decisão não é apenas o tamanho da caixa.

A análise envolve uso previsto, vazão contribuinte, pontos atendidos, cotas, declividade, acesso, interferências, conexão com o ramal de esgoto e requisitos do órgão competente.

Esses critérios podem variar conforme normas técnicas, legislação local, tipo de empreendimento e exigências da prefeitura, concessionária ou responsável pelo sistema.

Perguntas de qualificação para construtoras, loteadoras, prefeituras e concessionárias

Antes de definir se a caixa de gordura pode ser tratada como item pontual ou se exige projeto técnico integrado, vale responder algumas perguntas de qualificação:

• Qual é o tipo de empreendimento: residencial, comercial, industrial, institucional, loteamento ou obra pública?
• Quantos pontos de contribuição lançarão efluentes com gordura no sistema?
• Há cozinha coletiva, praça de alimentação, área de preparo de alimentos ou uso com maior carga de gordura?
• A caixa será ligada a um ramal predial simples, a uma rede interna maior ou a uma rede coletora?
• Existem redes enterradas próximas, como drenagem, água, esgoto, caixas existentes, travessias ou interferências não cadastradas?
• As cotas do terreno, da tubulação e do ponto de lançamento já foram verificadas?
• A instalação interfere em pavimentação, calçada, guia, sarjeta, loteamento ou área urbanizada?
• Há necessidade de aprovação junto à prefeitura, concessionária, autarquia ou outro órgão responsável?
• A documentação técnica precisa incluir planta, memorial, quantitativos, traçado, detalhes executivos ou compatibilização com outros projetos?
• A manutenção futura poderá ser feita com acesso adequado, sem comprometer operação, circulação ou segurança da área?
• A obra já possui levantamento topográfico ou cadastro de redes existentes?
• A execução será feita por equipe de campo que precisará de orientação clara para evitar improvisos?

Quando essas respostas apontam para interface com rede pública, obra urbana, loteamento, aprovação formal ou interferências de campo, o projeto de caixa de gordura deve ser desenvolvido dentro de uma lógica de infraestrutura, não apenas como detalhe hidráulico isolado.

É nesse ponto que a definição técnica passa a envolver levantamento de informações, análise de interferências, compatibilização de traçado, documentação e alinhamento com as condições reais da obra.

Diferença entre instalação isolada e solução integrada ao sistema de saneamento

Instalação isolada: trata a caixa de gordura como um componente localizado.

O foco tende a estar na escolha do ponto de instalação e na ligação imediata aos tubos próximos.

O risco é deixar de considerar cotas, declividades, manutenção, interferências enterradas e exigências documentais.

Solução integrada ao sistema de saneamento: considera a caixa como parte do caminho do efluente até o ramal de esgoto e, quando aplicável, até a rede coletora.

A análise inclui topografia, traçado, profundidade, acessibilidade, pontos de inspeção, compatibilização com drenagem, pavimentação, redes de água, redes de esgoto e documentação necessária para aprovação ou execução.

Essa diferença é especialmente importante em obras urbanas, loteamentos e empreendimentos com interface com concessionárias ou prefeituras.

Nesses casos, um erro aparentemente pequeno, como uma cota incompatível ou uma ligação mal posicionada, pode gerar retrabalho, obstruções, dificuldade de manutenção ou necessidade de adequações durante a obra.

Consulta técnica para compatibilização de infraestrutura

Para demandas que envolvem redes enterradas, saneamento, drenagem, pavimentação, topografia, aprovação ou documentação técnica, é recomendável avaliar a caixa de gordura dentro do conjunto da infraestrutura.

O Prisma atua na elaboração de projetos para obras de infraestrutura urbana e saneamento, com apoio em levantamento de informações, análise de interferências, compatibilização técnica, documentação e tramitação junto a órgãos públicos e concessionárias quando aplicável.

Se a sua obra envolve empreendimento, loteamento, reforma com interferência em redes ou necessidade de aprovação, uma consulta técnica pode ajudar a identificar se a solução deve ser tratada como instalação pontual ou como parte de um projeto integrado de infraestrutura.

Critérios técnicos de dimensionamento e localização

O dimensionamento de uma caixa de gordura depende da vazão prevista, do tipo de uso, dos pontos atendidos e das exigências técnicas aplicáveis ao empreendimento, à rede de esgoto e ao órgão responsável.

A localização também deve considerar cotas, declividade, acesso para limpeza, interferências enterradas e compatibilidade com o ramal predial.

Em um projeto de caixa de gordura, a definição correta não parte apenas do espaço disponível no terreno.

Ela precisa relacionar uso da edificação, percurso do efluente, profundidade das tubulações, condições de manutenção e conexão com o sistema de esgotamento.

É nesse ponto que a visão de campo, a topografia e a compatibilização de redes enterradas ajudam a reduzir improvisos durante a execução.

Critérios técnicos que devem ser avaliados

• Uso do imóvel ou empreendimento: cozinhas residenciais, áreas comerciais, cozinhas coletivas e empreendimentos urbanos podem gerar demandas diferentes.
• Quantidade e tipo de pontos contribuintes: pias, áreas de preparo e demais pontos ligados ao sistema influenciam o volume e o comportamento do efluente.
• Vazão estimada: o fluxo esperado deve ser compatível com a capacidade de retenção e encaminhamento da caixa.
• Volume útil: deve permitir a separação física da gordura antes da saída para o ramal de esgoto.
• Acesso para inspeção e limpeza: a caixa precisa estar em local viável para manutenção, sem comprometer operação, segurança ou acabamento da obra.
• Cotas de entrada e saída: a diferença de nível deve favorecer o escoamento por gravidade e evitar refluxos.
• Declividade das tubulações: o traçado deve permitir condução adequada do efluente até o ramal ou rede de destino.
• Profundidade e interferências: redes de água, esgoto, drenagem, elétrica, telecomunicações, fundações e pavimentação podem limitar a posição da caixa.
• Distância em relação aos pontos atendidos: percursos muito longos ou mal definidos podem aumentar risco de acúmulo, perda de eficiência e dificuldade de manutenção.
• Exigências normativas e locais: normas técnicas, concessionárias, prefeituras e órgãos competentes podem estabelecer critérios específicos conforme o tipo de empreendimento.

Quadro conceitual de dimensionamento e localização

Elemento técnico
O que representa
Por que importa no projeto

Vazão
Quantidade de efluente prevista no sistema
Ajuda a avaliar a capacidade necessária para receber e conduzir o fluxo

Volume útil
Espaço interno efetivo para retenção de gordura
Influencia a eficiência da separação antes da saída para o esgoto

Acesso para limpeza
Condição de inspeção, abertura e manutenção
Evita que a solução funcione apenas no desenho e seja inviável na operação

Cotas
Níveis de entrada, saída, terreno e redes próximas
Determinam se o escoamento por gravidade será compatível

Declividade
Inclinação das tubulações conectadas
Reduz risco de pontos mortos, refluxos e acúmulos indesejados

Distância
Percurso entre pontos geradores, caixa e ramal
Afeta traçado, manutenção e compatibilidade com a obra

Interferências
Obstáculos existentes ou previstos no subsolo
Evitam conflitos com redes enterradas, pavimentação e demais sistemas

Não use tabelas de medidas como regra universal

Tabelas genéricas de medidas podem servir como referência inicial de estudo, mas não devem ser publicadas ou aplicadas como regra universal sem verificação técnica.

O tamanho e a posição da caixa de gordura variam conforme uso, vazão, pontos atendidos, condições de campo, normas aplicáveis e exigências do órgão responsável.

A abordagem mais segura é tratar qualquer medida como resultado de análise técnica, não como dado fixo.

Isso evita subdimensionamento, instalação em local inadequado, conflitos com redes existentes e necessidade de refazer trechos da obra depois da mobilização de equipes e materiais.

Checklist antes de projetar a caixa de gordura

• Identificar o tipo de empreendimento e o padrão de uso.
• Levantar todos os pontos que contribuem para a caixa de gordura.
• Verificar o traçado previsto das tubulações internas e externas.
• Conferir cotas de piso, terreno, entrada, saída e conexão com o ramal.
• Avaliar declividade disponível para escoamento por gravidade.
• Mapear redes enterradas existentes ou previstas.
• Confirmar interferências com drenagem, água, esgoto, pavimentação, fundações e urbanização.
• Definir local com acesso seguro para inspeção e limpeza.
• Verificar requisitos de normas técnicas e órgãos competentes.
• Preparar documentação técnica compatível com aprovação ou execução, quando aplicável.

Levantamento topográfico e cotas de rede

O levantamento topográfico é uma etapa importante quando a caixa de gordura se conecta a um sistema maior de saneamento ou infraestrutura urbana.

Ele permite compreender níveis do terreno, desníveis, pontos de conexão, profundidade de redes e condições reais de implantação.

Sem essa leitura de campo, o projeto pode prever uma caixa em posição aparentemente conveniente, mas incompatível com a cota do ramal de esgoto, com a declividade necessária ou com interferências enterradas.

Em obras urbanas, loteamentos, empreendimentos e reformas com redes existentes, a análise de cotas ajuda a transformar o desenho em uma solução executável.

O Prisma atua justamente nessa integração entre projeto, campo, documentação e execução, com expertise em topografia aplicada a obras de saneamento e infraestrutura.

Essa visão contribui para compatibilizar a caixa de gordura com redes subterrâneas, drenagem, esgoto, pavimentação e demais sistemas urbanos.

Posso instalar em qualquer lugar?

Não. A caixa de gordura deve ser posicionada em local tecnicamente adequado, com acesso para manutenção, compatibilidade com as tubulações, cotas coerentes, declividade viável e ausência de interferências críticas.

O local também pode depender de normas técnicas, exigências da prefeitura, concessionária ou órgão responsável.

Instalar apenas onde há espaço livre pode gerar problemas de limpeza, refluxo, mau cheiro, quebra de pavimento, incompatibilidade com redes enterradas ou necessidade de adaptações durante a obra.

Integração com redes enterradas, drenagem, pavimentação e saneamento

Mapa semântico de interfaces:

Em obras de infraestrutura urbana, a caixa de gordura não deve ser analisada como um componente isolado.

Ela se conecta ao desempenho do sistema de esgotamento e precisa ser compatibilizada com outras redes enterradas, com as cotas do terreno e com as condições reais de execução.

• Esgoto: recebe o efluente pré-tratado pela retenção de gorduras e encaminha o fluxo ao ramal predial ou à rede coletora, conforme o arranjo do sistema.
• Água: deve ser considerada na compatibilização para evitar conflitos entre tubulações, travessias e faixas de implantação.
• Drenagem: interfere nas cotas, no escoamento superficial, nas galerias pluviais e em pontos onde redes subterrâneas podem disputar o mesmo espaço físico.
• Pavimentação: impacta acesso, tampas, recomposição do pavimento, cargas sobre dispositivos e manutenção futura.
• Urbanização: envolve calçadas, acessos, áreas comuns, lotes, alinhamentos, greides e demais elementos que condicionam a posição dos dispositivos.
• Redes existentes: exigem levantamento de informações, análise de interferências e definição de traçados compatíveis antes da execução.

Caixa de gordura dentro da infraestrutura urbana

Grande parte dos conteúdos sobre caixa de gordura trata o tema apenas como uma solução hidráulica de cozinha.

Em obras urbanas, loteamentos, empreendimentos, cozinhas coletivas ou sistemas com interface com redes públicas, a análise precisa ir além: o projeto de caixa de gordura deve dialogar com o traçado das tubulações, as cotas de chegada e saída, a declividade do ramal, o acesso para inspeção e as interferências enterradas.

Essa visão é especialmente importante em saneamento e infraestrutura porque uma falha local pode gerar efeitos em cadeia: obstruções, refluxos, dificuldade de manutenção, necessidade de quebrar pavimento, conflito com outras redes e retrabalho em campo.

Por isso, o planejamento técnico deve considerar não apenas onde a caixa cabe, mas onde ela funciona, pode ser acessada e se integra corretamente ao sistema.

O Prisma atua em projetos de infraestrutura urbana e saneamento conectando projeto, campo, documentação e execução.

Essa abordagem é relevante porque redes subterrâneas, drenagem, água, esgoto, pavimentação e urbanização dependem de compatibilização técnica para que a solução projetada seja executável em campo.

Exemplo genérico de interferência entre tubulação, cota e pavimento

Imagine uma obra urbana em que a caixa de gordura é posicionada apenas pelo espaço disponível na planta, sem verificação adequada das cotas e das redes existentes.

Durante a execução, a equipe identifica que a saída da caixa ficaria em uma cota incompatível com o ramal de esgoto, enquanto uma tubulação de drenagem passa próxima ao mesmo alinhamento.

Além disso, a área prevista está sob um trecho pavimentado que precisaria ser rompido para manutenção.

Nesse cenário, a incompatibilidade não está necessariamente na caixa em si, mas na falta de integração entre dispositivo, rede enterrada, declividade, interferências e pavimento.

A correção em obra pode exigir ajuste de traçado, mudança de localização, alteração de profundidade, recomposição de pavimento e revisão de documentação.

Quando esse tipo de conflito é identificado ainda na etapa de projeto, a solução tende a ser mais organizada e menos sujeita a improvisos.

Checklist de compatibilização técnica

Antes de definir a solução, é recomendável verificar:

• se o traçado da caixa até o ramal de esgoto é tecnicamente viável;
• se as cotas de entrada e saída permitem o escoamento adequado;
• se há interferência com redes de água, drenagem, esgoto, energia, telecomunicações ou outras infraestruturas existentes;
• se o ponto escolhido permite acesso para inspeção, limpeza e manutenção;
• se a posição interfere em calçadas, vias, pavimentos, acessos, áreas de circulação ou elementos de urbanização;
• se há necessidade de documentação técnica para aprovação, tramitação ou orientação da execução;
• se o levantamento topográfico e as informações de campo são suficientes para reduzir incertezas;
• se a solução respeita normas técnicas e exigências do órgão competente aplicáveis ao tipo de empreendimento;
• se os desenhos, memoriais e quantitativos estão coerentes com o método executivo previsto;
• se a solução evita adaptações improvisadas durante a obra.

Traçado e interferências: por que a visão de campo muda o projeto?

O traçado de uma rede enterrada raramente depende de um único fator.

Em um projeto de saneamento, a posição da caixa de gordura precisa considerar profundidade, declividade, direção do fluxo, pontos de contribuição, existência de outras tubulações, greide da via, nível de piso, dispositivos de inspeção e possibilidade de manutenção.

Quando essas informações não são compatibilizadas, o projeto pode parecer correto no desenho, mas apresentar dificuldade de execução no campo.

Por exemplo, uma caixa pode estar bem localizada em planta, mas inadequada em perfil; pode respeitar o alinhamento arquitetônico, mas conflitar com uma galeria de drenagem; ou pode funcionar hidraulicamente, mas ficar em um ponto de difícil acesso após a pavimentação.

É por isso que a compatibilização entre projeto e campo é uma etapa crítica.

Ela transforma a demanda inicial em uma solução técnica documentada, ajustada às condições reais e mais preparada para aprovação, execução e manutenção.

No contexto de obras de infraestrutura, esse alinhamento reduz a chance de conflitos entre disciplinas e melhora o controle técnico da implantação.

Por que compatibilizar antes da obra?

Compatibilizar antes da obra serve para identificar conflitos entre caixa de gordura, redes enterradas, drenagem, pavimentação, cotas e interferências existentes antes da mobilização de equipes, equipamentos e materiais.

Essa etapa ajuda a orientar o traçado, reduzir retrabalhos, organizar a documentação técnica e tornar a execução mais previsível.

Em outras palavras, a compatibilização não é apenas uma conferência de desenhos.

Ela é uma etapa de prevenção técnica que conecta saneamento, infraestrutura urbana e execução de campo.

Documentação, aprovação e tramitação do projeto

A documentação de um projeto de caixa de gordura, quando inserido em obras de saneamento ou infraestrutura urbana, não deve ser vista apenas como um conjunto de desenhos.

Ela funciona como a base técnica para interpretar o problema, justificar soluções, orientar a execução, apoiar a aprovação quando aplicável e reduzir dúvidas entre projetistas, equipes de campo, prefeitura, concessionária ou órgão responsável.

Documentos técnicos que podem compor o projeto

Em projetos de infraestrutura, a composição documental varia conforme o tipo de empreendimento, o local da obra e as exigências aplicáveis.

De forma geral, podem fazer parte do processo:

• Levantamento de informações existentes sobre o imóvel, loteamento, empreendimento ou área urbana;
• Levantamento topográfico, quando necessário para confirmar cotas, declividades, níveis e interferências;
• Planta de situação e implantação, indicando a posição da caixa de gordura em relação às edificações, ramais e redes;
• Desenhos técnicos de traçado, conexão e encaminhamento do efluente até o ramal de esgoto;
• Memorial descritivo, explicando critérios adotados, função do sistema e premissas de projeto;
• Memorial de cálculo ou justificativa técnica, quando exigido pelo porte ou pela complexidade da solução;
• Detalhes construtivos, quando necessários para orientar a execução em campo;
• Quantitativos preliminares de materiais, serviços e elementos necessários à obra;
• Compatibilização com redes enterradas existentes, como esgoto, água, drenagem e demais interferências;
• Documentos de submissão, revisão ou adequação solicitados por prefeitura, concessionária ou órgão competente, quando aplicável.

Esses documentos não substituem a análise técnica do caso concreto.

Eles indicam o tipo de informação que costuma ser relevante para transformar uma solução hidráulica isolada em um projeto compreensível, executável e passível de conferência.

Fluxo técnico: do levantamento à submissão

Um fluxo seguro para documentação e tramitação normalmente segue uma lógica progressiva:

1. Levantamento de dados
   Antes de desenhar, é preciso reunir informações sobre uso da edificação, pontos de contribuição, redes existentes, condições do terreno, cotas disponíveis, interferências e eventuais exigências locais.

2. Estudo preliminar
   Nesta etapa, avalia-se a viabilidade da solução: onde a caixa pode ser posicionada, como será conectada ao ramal de esgoto, quais obstáculos existem e se há necessidade de compatibilização com outras disciplinas.

3. Definição técnica
   Com base nos dados levantados, são definidos traçado, localização, acessos para inspeção e manutenção, cotas, conexões e premissas técnicas do sistema.

4. Desenhos e memoriais
   A solução passa a ser documentada em plantas, detalhes, memoriais e demais peças técnicas necessárias para orientar análise, aprovação ou execução.

5. Quantitativos e apoio à execução
   Quando aplicável, o projeto também pode indicar quantitativos e informações úteis para planejamento de materiais, etapas executivas e controle da obra.

6. Submissão quando aplicável
   Se o empreendimento exigir aprovação, o conjunto técnico pode ser encaminhado para análise da prefeitura, concessionária, autarquia ou órgão responsável, conforme o caso.

7. Revisões e adequações
   A tramitação pode exigir ajustes técnicos, complementação documental ou revisão de informações.

   Por isso, a documentação precisa ser organizada e rastreável.

Aprovação depende do contexto

A necessidade de aprovação não é igual em todos os casos.

Ela pode depender de fatores como:

• Município onde a obra está localizada;
• Regras da concessionária ou autarquia de saneamento;
• Tipo de empreendimento;
• Porte da intervenção;
• Existência de ligação com rede pública de esgoto;
• Exigências de licenciamento, urbanização ou aprovação de projeto;
• Interface com loteamentos, cozinhas coletivas, áreas comerciais, industriais ou obras públicas;
• Condições específicas de redes existentes e infraestrutura urbana.

Por isso, não é tecnicamente seguro afirmar que toda caixa de gordura segue o mesmo rito documental.

A definição correta deve considerar normas técnicas aplicáveis, legislação local e orientações do órgão competente.

Toda caixa de gordura precisa de aprovação?

Nem toda caixa de gordura exige aprovação formal isolada.

Em algumas situações, ela pode fazer parte de um projeto hidrossanitário interno ou de uma intervenção simples.

Em outras, especialmente quando há interface com infraestrutura urbana, rede coletora, loteamento, empreendimento maior ou exigência de órgão público, pode ser necessário apresentar documentação técnica para análise.

A pergunta correta não é apenas se a caixa precisa de aprovação, mas em qual contexto ela será instalada.

Uma caixa de gordura em uma residência, uma cozinha coletiva, um empreendimento comercial, um loteamento ou uma obra de saneamento pode ter exigências diferentes.

A confirmação deve ser feita com base nas normas aplicáveis e no órgão responsável pela análise.

Evite tratar regras locais como universais

Um erro comum em conteúdos sobre caixa de gordura é transformar orientações genéricas em regra absoluta.

Medidas, documentos, formulários, exigências de aprovação e critérios de análise podem variar conforme município, concessionária, tipo de obra e enquadramento do empreendimento.

Por isso, tabelas prontas e respostas universais podem induzir a decisões inadequadas.

O mais prudente é usar a informação geral como ponto de partida e validar o caso concreto por meio de levantamento técnico, consulta às exigências locais e compatibilização com o sistema de esgoto existente ou projetado.

Por que a documentação clara reduz retrabalho?

O valor do projeto não está apenas no desenho final.

Está no conjunto de informações que permite que todos compreendam a mesma solução: quem analisa, quem aprova, quem compra materiais, quem executa, quem fiscaliza e quem fará manutenção no futuro.

Uma documentação clara ajuda a:

• Reduzir interpretações diferentes entre escritório e campo;
• Evitar posicionamento inadequado da caixa de gordura;
• Conferir cotas, declividades e conexões antes da execução;
• Identificar interferências com redes enterradas;
• Orientar ajustes antes da mobilização de equipe e materiais;
• Facilitar revisões solicitadas por órgãos responsáveis;
• Diminuir improvisos durante a obra;
• Melhorar o controle técnico da execução.

Em obras de infraestrutura urbana, esse cuidado é ainda mais importante porque a caixa de gordura pode se relacionar com ramais prediais, rede coletora, pavimentação, drenagem, interferências subterrâneas e etapas de urbanização.

Uma falha documental pequena pode se transformar em retrabalho de campo, atraso de frente de serviço ou incompatibilidade com o sistema existente.

Apoio técnico em tramitação e infraestrutura

O Prisma atua na elaboração de projetos para obras de infraestrutura, levantamento de informações, análise de interferências, topografia, documentação técnica e tramitação junto a órgãos públicos e concessionárias.

Essa integração entre projeto, campo, documentação e execução é especialmente relevante quando a caixa de gordura faz parte de uma solução maior de saneamento, redes enterradas ou urbanização.

Para demandas que envolvem aprovação, compatibilização técnica ou conexão com redes existentes, vale solicitar uma avaliação especializada antes de iniciar a execução.

Isso ajuda a organizar premissas, documentos e encaminhamentos necessários, sem assumir regras locais como universais.

Erros comuns em instalação, manutenção e execução em campo

Erros que mais comprometem a caixa de gordura em campo

Em um projeto de caixa de gordura, muitas falhas percebidas durante a operação, como mau cheiro, obstrução, refluxo ou necessidade frequente de manutenção corretiva, têm origem antes da execução: no dimensionamento incompleto, na escolha inadequada do ponto de instalação, na incompatibilidade de cotas ou na falta de acesso para inspeção e limpeza.

Por isso, a caixa de gordura deve ser tratada como parte do sistema de esgoto, e não como um item isolado.

Erros comuns em instalação, manutenção e execução:

• Subdimensionamento: ocorre quando a caixa não é compatível com a vazão, o tipo de uso, os pontos atendidos ou as exigências técnicas aplicáveis. Pode acelerar o acúmulo de gordura e aumentar o risco de obstrução.
• Falta de acesso para limpeza: instalar a caixa em local difícil de alcançar compromete a inspeção, dificulta a manutenção e pode levar a intervenções mais invasivas no futuro.
• Ligação inadequada ao ramal de esgoto: conexões mal executadas, ausência de compatibilização com a tubulação existente ou encaminhamento incorreto do efluente podem causar refluxo, mau funcionamento e impactos no restante da rede.
• Cota incompatível: quando as cotas da caixa, da tubulação de entrada, da saída e do ramal predial não conversam entre si, a declividade pode ficar inadequada, prejudicando o escoamento.
• Ausência de inspeção: sem previsão de pontos de verificação, tampa acessível e documentação clara, a equipe de manutenção pode ter dificuldade para identificar a origem de falhas.
• Manutenção negligenciada: a caixa de gordura retém gordura e sólidos leves; se esse material não for removido conforme a condição de uso, o sistema tende a perder eficiência.
• Improviso durante a obra: alterações em campo sem validação técnica podem gerar incompatibilidades com redes enterradas, pavimentação, drenagem, tubulações existentes e método executivo.

Erro
Consequência provável
Como prevenir no projeto

Subdimensionamento
Acúmulo rápido de gordura, obstrução e manutenção corretiva recorrente
Avaliar uso, contribuição de efluentes, pontos atendidos e critérios técnicos aplicáveis

Falta de acesso
Dificuldade de limpeza, inspeção e correção de falhas
Definir localização com acesso seguro e compatível com a operação futura

Ligação inadequada
Refluxo, mau cheiro e interferência no ramal de esgoto
Compatibilizar entrada, saída, tubulações e conexão com o sistema existente

Cota incompatível
Escoamento deficiente e risco de retenção indevida
Verificar cotas, declividade, profundidade e interferências antes da execução

Ausência de inspeção
Diagnóstico lento e maior chance de intervenção destrutiva
Prever acesso, pontos de verificação e documentação de campo

Manutenção negligenciada
Perda de eficiência, odores e risco de entupimento
Orientar a operação com base no uso real e nas condições do sistema

Adaptação improvisada em obra
Retrabalho, desperdício de materiais e conflito com outras redes
Formalizar alterações e revisar o projeto antes da execução

Manutenção: o ponto não é fixar uma periodicidade universal, mas prever acesso e operação

A manutenção da caixa de gordura não deve ser tratada como uma regra única para todos os casos.

A necessidade de limpeza varia conforme o tipo de uso, a quantidade de efluente gerado, a carga de gordura, a frequência de operação e as condições da instalação.

Uma cozinha residencial, uma cozinha coletiva, um empreendimento comercial e uma obra urbana com múltiplas interfaces podem apresentar demandas muito diferentes.

O papel do projeto é facilitar essa manutenção desde o início.

Isso inclui prever acesso adequado, posicionamento coerente, tampa ou ponto de inspeção compatível, conexão correta com o ramal de esgoto e documentação que ajude a equipe de obra ou operação a entender como o sistema foi concebido.

Sem essa visão, a manutenção deixa de ser preventiva e passa a ser apenas corretiva, normalmente acionada quando já há mau cheiro, refluxo ou obstrução.

Como o projeto reduz retrabalho em campo?

Um projeto bem elaborado reduz retrabalho porque antecipa decisões que, quando deixadas para a obra, costumam gerar conflitos.

Em redes enterradas, pequenos desvios de cota, traçado ou conexão podem afetar o escoamento, interferir em outras tubulações ou exigir quebra de áreas já executadas.

Na prática, a documentação técnica ajuda a equipe de campo a entender:

• onde a caixa deve ser instalada;
• quais tubulações chegam e saem do dispositivo;
• como a caixa se conecta ao ramal predial ou à rede de esgoto;
• quais cotas e declividades precisam ser respeitadas;
• quais interferências devem ser consideradas antes da escavação;
• como manter acesso para limpeza e inspeção;
• quais etapas exigem conferência antes do fechamento da vala ou recomposição do pavimento.

Essa lógica é especialmente importante em obras de infraestrutura urbana, saneamento, loteamentos, redes subterrâneas e intervenções próximas a drenagem, pavimentação, redes de água e esgoto.

O Prisma atua justamente nessa conexão entre projeto, campo, documentação e execução, apoiando demandas em que a visão prática de obra precisa estar alinhada ao planejamento técnico.

Cuidado com improvisos e adaptações durante a execução

Nem toda adaptação em obra é um problema, mas toda alteração relevante precisa ser avaliada tecnicamente.

Mudar a posição da caixa de gordura, alterar a profundidade, inverter conexões, ajustar a declividade sem conferência ou deslocar a tubulação para fugir de uma interferência pode parecer uma solução rápida, mas pode gerar falhas operacionais depois da entrega.

O risco é maior quando a obra envolve redes enterradas e outras disciplinas, como drenagem, esgoto, abastecimento de água, pavimentação e urbanização.

Uma decisão tomada apenas pelo espaço disponível em campo pode comprometer acesso futuro, manutenção, inspeção e compatibilidade com o sistema de saneamento.

Por isso, quando surgem interferências durante a execução, o caminho mais seguro é registrar a condição encontrada, revisar a solução técnica e atualizar a orientação de campo antes de prosseguir.

Essa prática reduz desperdício de materiais, diminui retrabalho e melhora o controle técnico da obra, sem prometer eliminação total de problemas, já que cada empreendimento depende das condições reais de implantação.

FAQ curta:

Mau cheiro sempre indica defeito na caixa de gordura?
Não necessariamente.

O mau cheiro pode estar relacionado à caixa de gordura, mas também pode envolver ventilação inadequada, obstrução em tubulações, acúmulo de resíduos, falhas de vedação, refluxo, ligação incorreta ou problemas em outros pontos do sistema de esgoto.

Quando a caixa de gordura deve ser verificada?
Ela deve ser inspecionada quando houver sinais como odor persistente, escoamento lento, retorno de efluente, transbordamento, acúmulo visível de gordura ou necessidade frequente de desobstrução.

O projeto ajuda a evitar mau cheiro?
Ajuda a reduzir riscos quando considera dimensionamento, localização, acesso, cotas, declividade, ligação correta e compatibilização com o ramal de esgoto.

Ainda assim, a operação e a manutenção continuam sendo necessárias.

A solução é apenas limpar a caixa?
Nem sempre.

A limpeza pode resolver acúmulo de gordura, mas, se o problema estiver em cota incompatível, ligação inadequada, tubulação obstruída ou falha de instalação, será necessário avaliar o sistema de forma mais ampla.

Perguntas frequentes sobre caixa de gordura em projetos de saneamento

O que é caixa de gordura?

A caixa de gordura é um dispositivo hidráulico usado para reter parte das gorduras, óleos e sólidos leves presentes no efluente antes que ele siga para o ramal de esgoto.

Sua função é reduzir a chegada desses materiais às tubulações e à rede coletora.

Para que serve a caixa de gordura?

Ela serve para proteger o sistema de esgoto contra obstruções, incrustações, mau cheiro, refluxos e manutenção corretiva excessiva.

Em projetos de saneamento, a caixa de gordura também ajuda a organizar o percurso do efluente entre os pontos de contribuição e a rede enterrada.

Como saber o tamanho correto da caixa de gordura?

O tamanho correto depende do uso do imóvel ou empreendimento, da vazão prevista, dos pontos atendidos, do tipo de ocupação, das condições de campo e das exigências técnicas aplicáveis.

Não é recomendável adotar uma medida genérica como regra universal, porque o dimensionamento deve considerar o contexto do sistema de esgoto e os requisitos do órgão competente.

Onde instalar a caixa de gordura?

A localização deve permitir acesso para inspeção e limpeza, conexão adequada ao ramal predial, compatibilidade de cotas e declividades e integração com as demais redes enterradas.

Em obras urbanas, loteamentos, cozinhas coletivas ou empreendimentos com maior complexidade, a escolha do ponto de instalação deve considerar interferências com drenagem, água, pavimentação, esgoto e urbanização.

Caixa de gordura precisa de projeto técnico?

Em situações simples, a instalação pode seguir soluções padronizadas conforme critérios técnicos aplicáveis.

Porém, quando há empreendimento, obra urbana, loteamento, interface com rede pública, exigência de aprovação, interferência com redes existentes ou necessidade de documentação, o projeto técnico passa a ser importante para orientar dimensionamento, localização, traçado, cotas e execução.

Quem aprova o projeto?

A aprovação, quando necessária, depende do município, da concessionária, da prefeitura, do órgão responsável e do tipo de empreendimento.

Como as regras variam conforme a localidade e o sistema atendido, a confirmação deve ser feita com base nas normas técnicas, legislações aplicáveis e exigências do órgão competente.

Qual é a relação entre caixa de gordura e rede de esgoto?

A caixa de gordura fica antes da ligação do efluente ao ramal de esgoto, atuando como uma etapa de retenção de gorduras e sólidos leves.

Quando mal dimensionada, mal posicionada ou sem manutenção adequada, ela pode comprometer a tubulação, gerar refluxos, aumentar o risco de entupimentos e afetar a operação do sistema predial ou urbano.

Mau cheiro indica problema na caixa de gordura?

Pode indicar, mas não é a única causa possível.

Mau cheiro pode estar relacionado a acúmulo de resíduos, falha de vedação, ausência de manutenção, problemas de ventilação, ligação inadequada, refluxo ou incompatibilidade no sistema de esgoto.

A avaliação técnica deve observar a caixa, as tubulações, as cotas e o comportamento da rede.

Como saber se a manutenção está adequada?

A manutenção deve assegurar que a gordura retida e os resíduos acumulados não comprometam o volume útil, o fluxo do efluente e o acesso para inspeção.

A periodicidade não deve ser tratada como universal, pois varia conforme uso, intensidade de contribuição e características do sistema.

O importante é prever acesso seguro e rotina compatível com a operação.

Como o Prisma pode apoiar esse tipo de demanda?

O Prisma pode apoiar demandas relacionadas a projetos de infraestrutura urbana e saneamento por meio da elaboração de projetos, levantamento de informações, análise de interferências, topografia aplicada, compatibilização técnica, documentação e tramitação junto a órgãos públicos e concessionárias quando aplicável.

Essa atuação conecta projeto, campo, documentação e execução, ajudando a transformar uma necessidade de obra em uma solução técnica mais organizada e executável.

Quando solicitar uma análise técnica?

Solicite uma análise técnica quando a caixa de gordura fizer parte de uma obra maior, quando houver ligação com redes enterradas, necessidade de aprovação, dúvidas sobre cotas e declividades, risco de interferências, reforma com alteração de tubulações ou demanda de documentação para execução.

Nesses casos, a avaliação evita decisões baseadas apenas no espaço disponível e considera o funcionamento do sistema de saneamento como um todo.
