Teste hidrostático em tubulações de água: procedimento, normas e cuidados em obras de saneamento

O que é teste hidrostático em tubulações de água e por que ele é necessário?

O teste hidrostático em tubulações de água é um ensaio técnico usado para verificar a estanqueidade e a integridade de uma rede de abastecimento antes de sua operação ou liberação para etapas seguintes da obra.

Em termos práticos, a tubulação é submetida a uma condição controlada de pressão com água para observar se há vazamentos, perda de pressão, falhas em juntas, conexões ou outros pontos vulneráveis do sistema.

Esse procedimento é necessário porque uma rede enterrada não pode ser avaliada apenas pela aparência externa da instalação.

Uma verificação visual pode identificar desalinhamentos aparentes, conexões mal posicionadas ou danos visíveis, mas não confirma como a tubulação se comporta quando submetida à pressão de trabalho ou à pressão de ensaio definida para o caso.

O teste hidrostático valida o desempenho da rede sob esforço hidráulico controlado, ajudando a reduzir riscos antes do reaterro definitivo, da pavimentação, da interligação ao sistema existente ou do início da operação.

Em obras de saneamento e infraestrutura urbana, o ensaio costuma ser aplicado em redes de abastecimento de água, adutoras, ramais e trechos de tubulações enterradas que precisam demonstrar estanqueidade conforme o projeto e os critérios exigidos pelo contratante, pela concessionária ou pelo órgão responsável.

A definição de parâmetros como pressão de teste, tempo de estabilização, duração do ensaio, instrumentos utilizados e critérios de aceitação deve observar o projeto técnico, as normas aplicáveis e as condições de segurança da obra.

A necessidade do teste fica ainda mais evidente quando se considera a realidade das redes enterradas.

Depois que a tubulação é coberta, compactada e integrada a outras frentes de serviço, uma falha não identificada pode gerar retrabalho, abertura de valas, atrasos no cronograma, desperdício de materiais e interferências em etapas como drenagem, esgoto, pavimentação e recomposição urbana.

Por isso, o ensaio não deve ser tratado como uma formalidade, mas como uma etapa de controle técnico da qualidade da infraestrutura.

Para construtoras, empreiteiras, concessionárias, prefeituras e loteadoras, o teste hidrostático contribui para uma decisão mais segura sobre a liberação do trecho.

Ele permite verificar se a rede executada está coerente com o desempenho esperado, se há indícios de vazamento e se a instalação apresenta condições de seguir para as próximas etapas.

Essa avaliação é especialmente importante em obras com redes enterradas, onde a correção tardia de falhas tende a ser mais complexa do que a identificação preventiva durante a fase de implantação.

O Prisma atua em engenharia, gestão de obras, consultoria, topografia aplicada e elaboração de projetos para saneamento e infraestrutura urbana.

Nesse contexto, o teste hidrostático se conecta diretamente ao planejamento técnico de redes de água, esgoto, drenagem, pavimentação e sistemas hidráulicos, pois a qualidade do ensaio depende não apenas da pressurização em campo, mas também da compatibilidade entre projeto, levantamento de campo, interferências existentes e documentação técnica da obra.

Principais benefícios técnicos do teste hidrostático:

• Verificar a estanqueidade da tubulação antes da operação.
• Identificar vazamentos ou perdas de pressão em condições controladas.
• Avaliar a integridade de juntas, conexões, registros e trechos executados.
• Reduzir o risco de retrabalho após reaterro, compactação ou pavimentação.
• Apoiar a documentação técnica necessária para acompanhamento, fiscalização e eventual aprovação do trecho.
• Dar mais segurança à tomada de decisão antes da mobilização de novas etapas da obra.

o teste hidrostático em tubulações de água é uma ferramenta de controle técnico que ajuda a transformar uma instalação aparentemente concluída em uma rede validada sob critérios de pressão, segurança e conformidade.

Quando integrado ao projeto, à topografia aplicada e à gestão da obra, ele contribui para uma execução mais organizada e para a redução de riscos em sistemas de abastecimento e infraestrutura urbana.

Como o teste hidrostático funciona em redes de abastecimento?

O teste hidrostático em redes de abastecimento funciona pela aplicação controlada de água sob pressão em um trecho isolado da tubulação, com monitoramento por instrumentos adequados para verificar estanqueidade, perda de pressão e possíveis vazamentos em juntas, conexões, válvulas e demais componentes da rede.

Na prática, o ensaio não deve ser entendido como uma simples verificação visual: ele avalia o comportamento do sistema quando submetido a uma condição hidráulica definida em projeto, normas aplicáveis e critérios do responsável técnico.

Em obras de saneamento e infraestrutura urbana, o procedimento costuma ser planejado antes da mobilização completa de equipes, máquinas e materiais, porque depende de informações de campo confiáveis.

É nesse ponto que a integração entre projeto técnico, levantamento topográfico, análise de interferências e documentação ganha importância.

A abordagem do Prisma, dentro de sua atuação em engenharia, gestão de obras, consultoria, topografia aplicada e projetos para saneamento e infraestrutura urbana, está alinhada a essa lógica: organizar tecnicamente a obra para reduzir riscos de erro em campo e apoiar decisões de execução.

De forma conceitual, as etapas gerais do teste hidrostático em redes de água são:

1. Definição do trecho a ser testado
   A rede é dividida em um trecho isolado, considerando válvulas, registros, extremidades, conexões, cotas, acessos e condições reais de campo.

   Essa delimitação deve ser compatível com o projeto e com os critérios definidos para a obra, evitando que o ensaio seja feito em uma extensão inadequada ou sem pontos de controle suficientes.

2. Isolamento hidráulico da linha
   O trecho selecionado precisa ser separado do restante do sistema por meio de dispositivos apropriados, como válvulas, bloqueios ou extremidades preparadas para o teste.

   O objetivo é assegurar que a pressão aplicada seja avaliada naquele segmento específico, sem interferência de outras partes da rede de abastecimento.

3. Enchimento gradual com água
   A tubulação é preenchida com água de maneira controlada.

   Essa etapa exige atenção porque o enchimento rápido ou mal distribuído pode aprisionar ar, gerar leituras inconsistentes e dificultar a interpretação do resultado.

   Em redes enterradas, também é importante considerar as condições de assentamento, recobrimento e estabilidade do trecho antes da pressurização.

4. Retirada de ar da tubulação
   A eliminação de ar é uma das fases mais importantes do ensaio.

   Bolsões de ar podem comprimir durante a pressurização e simular comportamentos que não correspondem exatamente à estanqueidade da tubulação.

   Isso pode levar a leituras distorcidas no manômetro, falsa percepção de perda de pressão ou necessidade de repetir verificações.

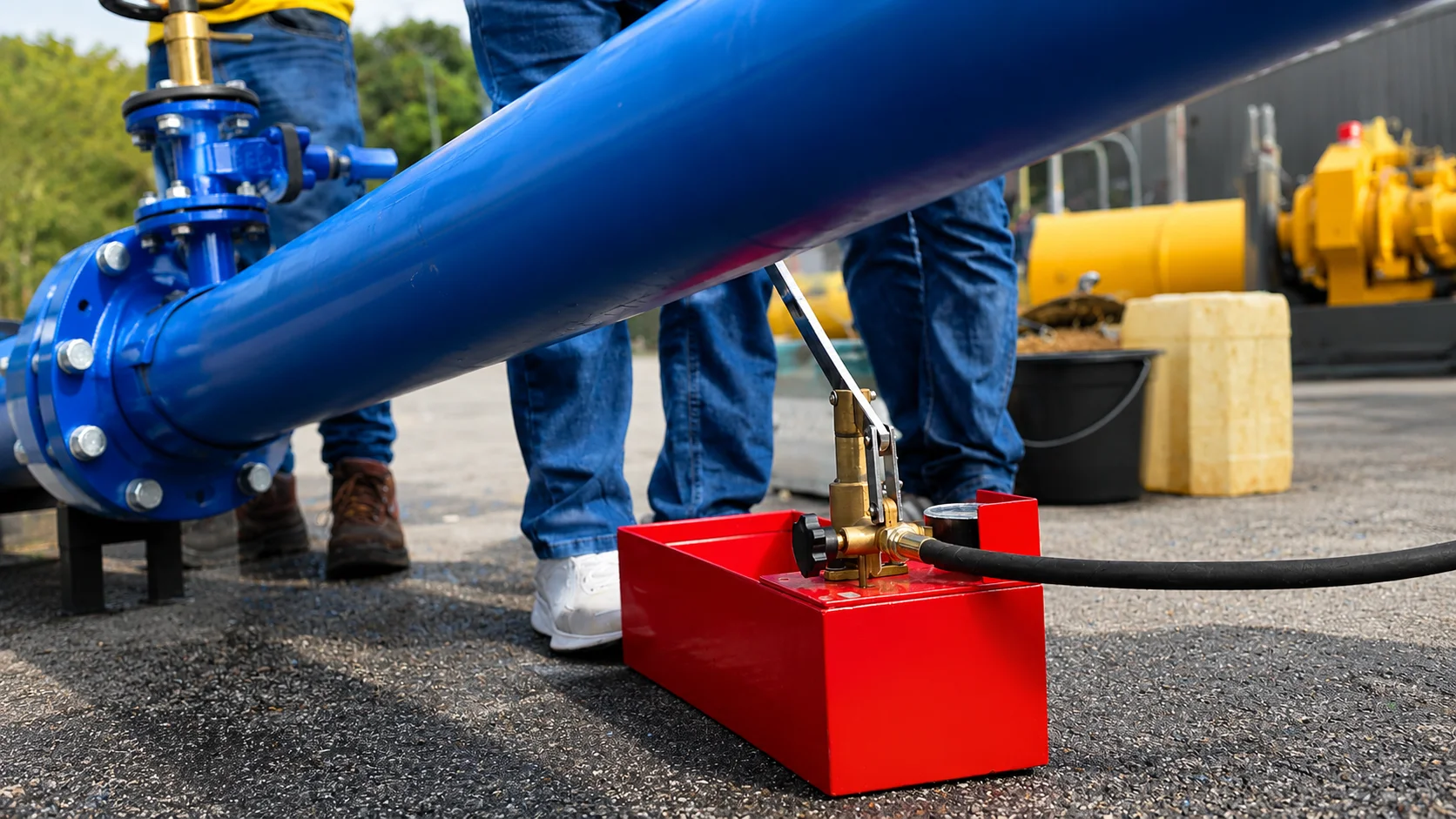

5. Pressurização progressiva
   Com o trecho cheio e adequadamente purgado, a pressão é elevada de forma gradual, normalmente com apoio de bomba de teste e controle por manômetro.

   A progressividade é essencial para reduzir riscos de execução, proteger componentes da rede e permitir que a equipe acompanhe o comportamento das juntas, conexões, válvulas e demais pontos sensíveis.

6. Estabilização da pressão
   Após atingir a condição prevista para o ensaio, pode ser necessária uma fase de estabilização, conforme o procedimento aplicável ao caso.

   Essa etapa ajuda a diferenciar variações normais do sistema de indícios relevantes de perda de pressão, vazamento ou acomodação inadequada.

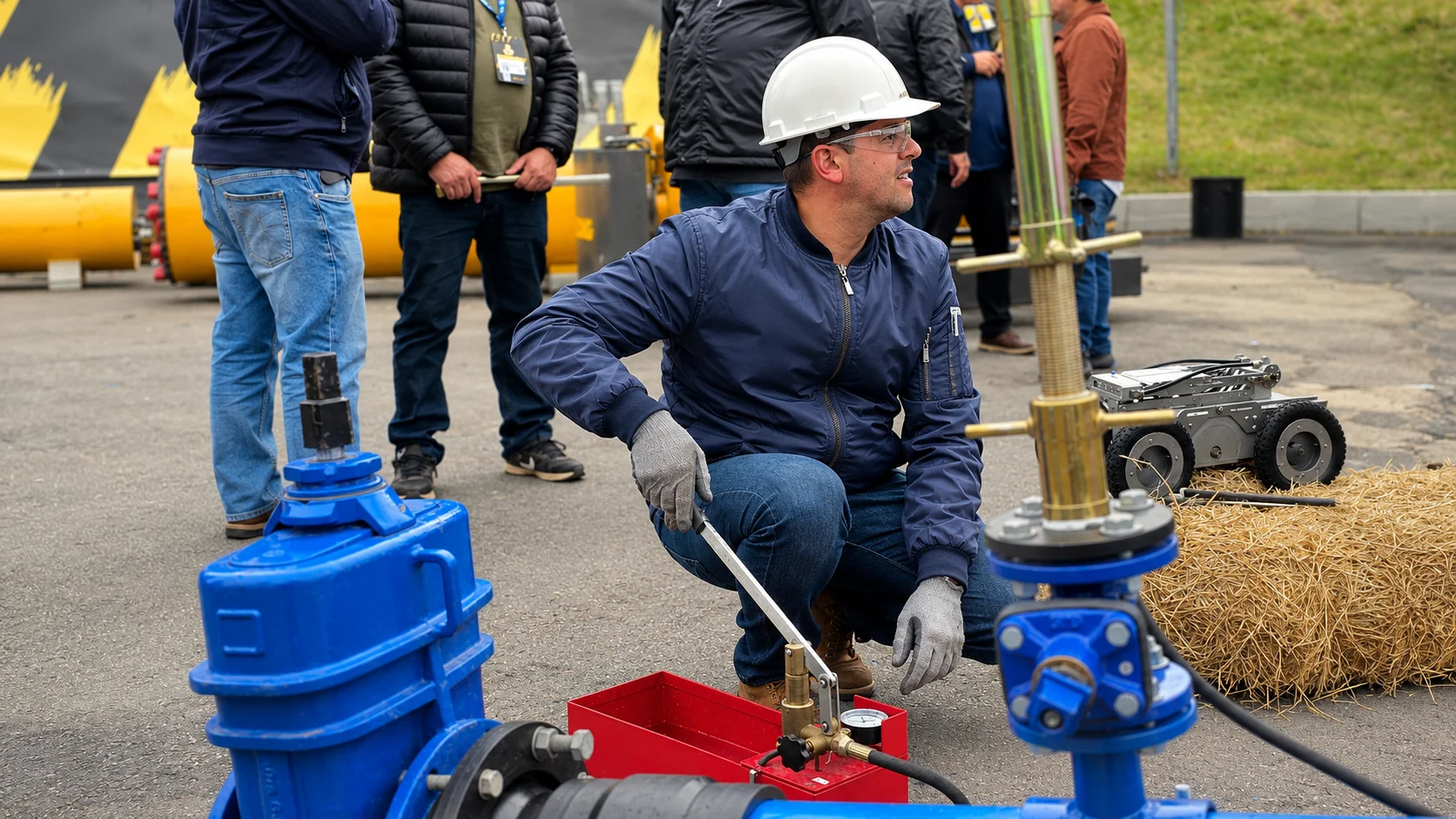

7. Monitoramento e inspeção do trecho
   Durante o período de observação, a equipe acompanha a pressão indicada no manômetro e realiza inspeções nos pontos acessíveis da rede.

   A análise deve considerar vazamentos aparentes, umidade localizada, movimentações anormais, falhas em juntas, conexões e registros, além de qualquer ocorrência que possa comprometer a integridade da rede.

8. Registro técnico do resultado
   As condições do ensaio, o trecho avaliado, os instrumentos utilizados, as pressões observadas, as ocorrências e as providências adotadas devem ser documentados conforme as exigências do projeto, do contratante, da concessionária ou do órgão responsável.

   O registro dá rastreabilidade ao procedimento e contribui para a aprovação e a sequência segura da obra.

Um ponto técnico que merece atenção é que a perda de pressão nem sempre significa, isoladamente, um vazamento evidente.

Ela pode estar associada a ar remanescente na linha, variação de temperatura, acomodação do sistema, falhas de isolamento, instrumentos inadequados ou problemas físicos na tubulação.

Por isso, a interpretação do ensaio deve ser feita por profissionais capacitados, com base em projeto, condições de campo, inspeção e critérios normativos aplicáveis.

Durante o ensaio, alguns pontos normalmente observados pela equipe técnica incluem:

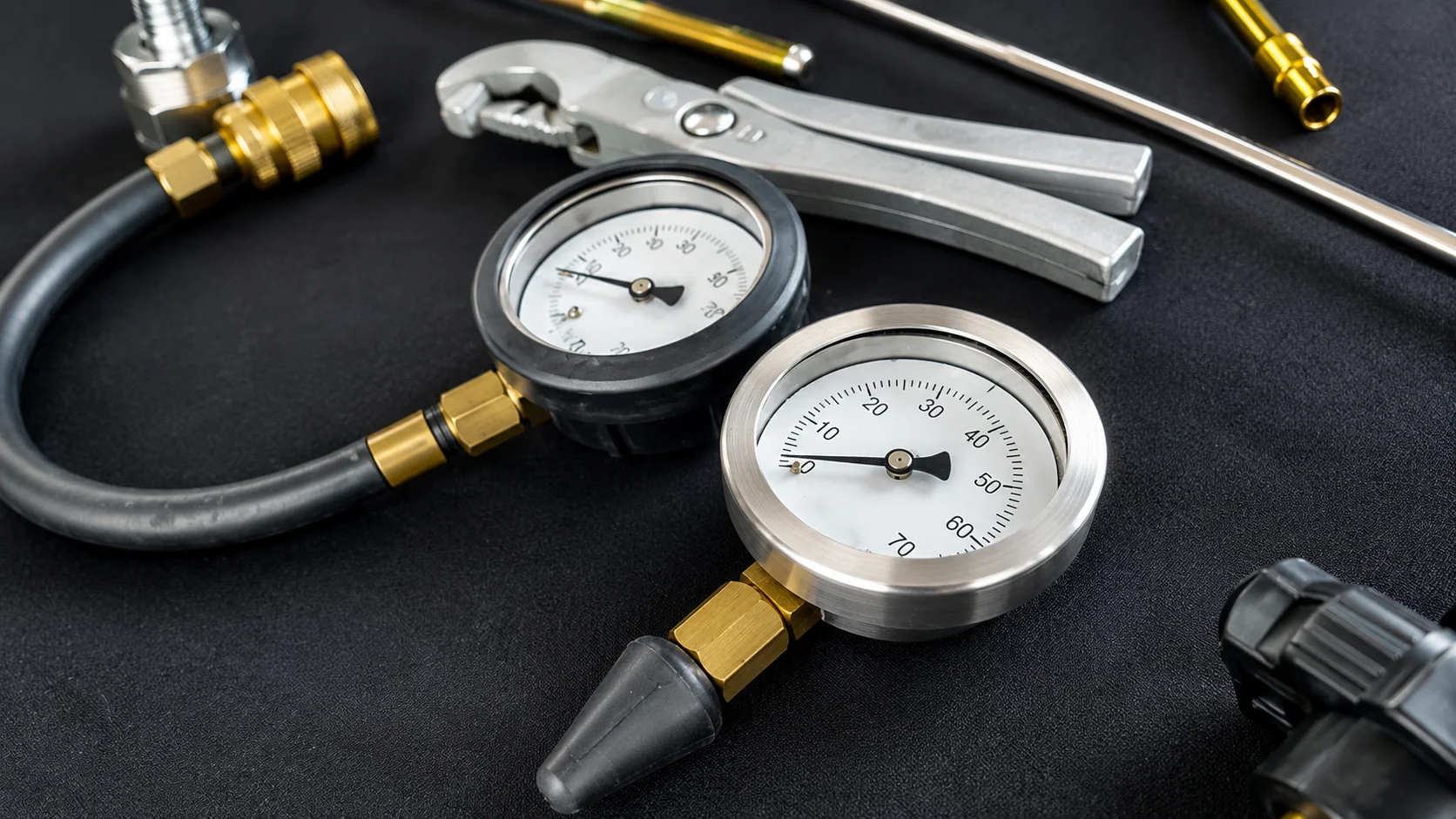

• comportamento do manômetro durante a pressurização e a estabilização;
• existência de vazamentos visíveis em juntas, conexões, válvulas e extremidades;
• sinais de umidade ou surgência de água ao longo do trecho testado;
• integridade dos pontos de bloqueio e dispositivos usados no isolamento;
• funcionamento adequado da bomba de teste e dos instrumentos de medição;
• presença de ar residual que possa comprometer a leitura;
• compatibilidade entre o trecho testado, o projeto técnico e a condição real de campo;
• necessidade de correções antes da liberação para etapas seguintes da obra.

Também é importante reforçar que o teste hidrostático não deve ser tratado como um procedimento único e padronizado para qualquer situação.

A pressão de teste, o tempo de observação, os critérios de aceitação e a forma de registro dependem do tipo de rede, do material da tubulação, das exigências da concessionária, das normas aplicáveis, do projeto aprovado e da responsabilidade técnica envolvida.

Em outras palavras, o ensaio tem uma lógica geral, mas sua execução deve ser ajustada ao contexto específico da obra.

Quando bem planejado, o teste contribui para validar a integridade da rede antes da operação, reduzir retrabalhos, identificar falhas de montagem e apoiar a tomada de decisão em campo.

Em obras urbanas, nas quais redes de água convivem com esgoto, drenagem, pavimentação e interferências subterrâneas, essa verificação se torna ainda mais relevante.

O resultado confiável começa antes da pressurização: nasce da compatibilização entre projeto, levantamento de campo, topografia aplicada e execução controlada.

Normas, segurança e conformidade no ensaio hidrostático

A conformidade no ensaio hidrostático começa antes da pressurização.

Em redes de abastecimento de água, o procedimento deve ser definido a partir do projeto, das normas técnicas aplicáveis, das exigências da concessionária ou do órgão responsável e das condições reais de campo.

Isso inclui critérios como pressão de teste, trecho a ser ensaiado, forma de isolamento, registros necessários, responsabilidades técnicas e medidas de segurança para a equipe e para o entorno da obra.

as normas a considerar no teste hidrostático dependem do tipo de tubulação, da finalidade do sistema, do projeto aprovado e das exigências da concessionária, prefeitura ou órgão competente.

Referências técnicas da ABNT, requisitos contratuais e, quando aplicável ao enquadramento do sistema, normas regulamentadoras como a NR13 devem ser avaliadas por profissional habilitado.

Um erro comum é tratar toda tubulação de água como se estivesse sujeita exatamente ao mesmo conjunto de regras.

Na prática, o enquadramento pode variar conforme o sistema seja uma rede pública de abastecimento, uma adutora, uma instalação predial, um trecho provisório de obra, uma linha pressurizada específica ou um componente associado a outro sistema hidráulico.

Por isso, a escolha do procedimento não deve ser baseada apenas em modelos genéricos encontrados na internet, mas na combinação entre norma, projeto, especificação técnica, responsabilidade profissional e exigência do órgão que receberá ou fiscalizará a obra.

Cuidados de segurança durante o ensaio

Durante o ensaio hidrostático, a água é usada para submeter o trecho a uma condição controlada de pressão.

Mesmo assim, o risco não deve ser subestimado.

Tampões, conexões, válvulas, juntas, registros e pontos de ancoragem podem concentrar esforços relevantes, especialmente em trechos enterrados, redes recém-executadas ou áreas com interferências urbanas.

Cuidados técnicos normalmente avaliados incluem:

• sinalização da área de teste e controle de circulação de pessoas;
• bloqueio ou isolamento do trecho ensaiado;
• conferência de válvulas, registros, juntas, conexões e pontos críticos antes da pressurização;
• uso de instrumentos adequados para leitura e acompanhamento da pressão;
• pressurização gradual, evitando golpes ou solicitações bruscas;
• afastamento de pessoas de tampões, extremidades, conexões e pontos sob maior solicitação;
• verificação de condições de escavação, reaterro, apoio e acesso ao trecho;
• despressurização controlada ao final do procedimento;
• registro de ocorrências, anomalias e providências adotadas.

Esses cuidados ajudam a reduzir riscos de acidente, leituras distorcidas e interpretações equivocadas sobre o desempenho da rede.

Também reforçam que o ensaio não é apenas uma etapa de campo, mas uma atividade técnica que exige planejamento, controle e rastreabilidade.

Conformidade documental e rastreabilidade

A documentação é parte essencial da conformidade.

Um teste pode ser bem executado em campo, mas gerar problemas na aprovação se não houver registros claros do que foi feito, em qual trecho, sob quais condições e com quais resultados observados.

Para construtoras, empreiteiras, concessionárias, loteadoras e órgãos públicos, essa rastreabilidade contribui para reduzir dúvidas técnicas, retrabalhos e divergências durante a entrega ou continuidade da obra.

Entre os registros normalmente relevantes estão:

• identificação do trecho testado;
• referência ao projeto técnico ou documentação aplicável;
• critérios adotados para o ensaio, conforme exigências do responsável técnico e do órgão competente;
• pressão de teste definida para o caso;
• tempo de observação previsto no procedimento;
• leituras de pressão registradas durante o acompanhamento;
• identificação de vazamentos, quedas de pressão ou ocorrências;
• providências técnicas tomadas quando houver não conformidades;
• responsáveis envolvidos na execução, acompanhamento e validação;
• evidências compatíveis com as exigências do contratante, concessionária ou prefeitura.

A atuação técnica do Prisma se conecta a essa necessidade porque a empresa trabalha com elaboração de projetos, tramitações, compatibilizações, levantamentos topográficos e suporte a obras de saneamento e infraestrutura urbana.

Nesse contexto, a conformidade do ensaio hidrostático não deve ser vista como um documento isolado, mas como parte de uma cadeia que envolve projeto bem elaborado, leitura correta do campo, análise de interferências, documentação organizada e execução compatível com os critérios aprovados.

Nota anti-risco: norma não substitui análise do caso concreto

Citar ABNT, NR13 ou exigências de concessionárias sem avaliar o sistema específico pode levar a decisões inadequadas.

Nem toda referência normativa se aplica da mesma forma a toda tubulação de água, e nem todo ensaio segue o mesmo procedimento.

A definição segura deve considerar o tipo de rede, o material da tubulação, a finalidade do sistema, as condições de instalação, o projeto aprovado, as exigências do contratante e a responsabilidade técnica envolvida.

Por isso, a recomendação mais segura é tratar o ensaio hidrostático como uma atividade técnica planejada, documentada e validada por profissionais capacitados.

Essa abordagem preserva a segurança da equipe, fortalece a conformidade perante órgãos responsáveis e aumenta a confiabilidade da infraestrutura antes da operação.

Planejamento antes do teste: projeto, topografia e interferências

O sucesso de um ensaio hidrostático em rede de água não começa na bomba de teste nem no manômetro.

Ele começa antes, na leitura do projeto técnico, no reconhecimento do trecho em campo e na compatibilização da tubulação com as demais redes enterradas.

Em obras de saneamento e infraestrutura urbana, uma linha pode dividir espaço com drenagem, esgoto, pavimentação, acessos, caixas, válvulas, registros e interferências não previstas.

Se essa etapa preliminar for negligenciada, o teste pode gerar leituras imprecisas, retrabalho, riscos de segurança e dificuldade para interpretar a causa real de uma eventual perda de pressão.

É por isso que o planejamento pré-teste deve ser tratado como uma atividade de engenharia, não apenas como uma preparação operacional.

Antes da pressurização, a equipe técnica precisa confirmar se o trecho a ser ensaiado corresponde ao projeto, se as cotas e alinhamentos estão coerentes, se os pontos de bloqueio estão definidos e se as condições de campo permitem executar o ensaio com segurança.

Essa visão é especialmente importante em redes enterradas, onde parte dos problemas só aparece depois que a obra já avançou.

O Prisma atua justamente nessa interface entre engenharia, gestão de obras, consultoria, topografia aplicada e projetos técnicos para saneamento e infraestrutura urbana.

Na prática, essa integração ajuda construtoras, empreiteiras, concessionárias, loteadoras e órgãos públicos a transformar demandas de obra em informações organizadas para execução, aprovação e tomada de decisão em campo.

O que conferir antes do ensaio hidrostático?

Antes de iniciar o teste, alguns pontos devem ser verificados para reduzir incertezas técnicas e evitar que o resultado seja comprometido por falhas de preparação:

• Leitura do projeto técnico da rede, incluindo traçado, diâmetros, materiais especificados, pontos de conexão, registros e dispositivos previstos.
• Conferência do trecho que será isolado para o ensaio, delimitando início, fim, válvulas, tampões, conexões e pontos de bloqueio.
• Verificação do cadastro de campo, com atenção a cotas, alinhamento, profundidade, interferências próximas e compatibilidade com o executado.
• Análise das condições de acesso para equipe, equipamentos, abastecimento de água, bomba de teste e instrumentos de medição.
• Identificação de redes existentes de esgoto, drenagem, abastecimento, energia, telecomunicações ou outras interferências urbanas relevantes.
• Avaliação dos pontos de ancoragem, travamento, escoramento ou contenção necessários conforme as condições do trecho e critérios técnicos aplicáveis.

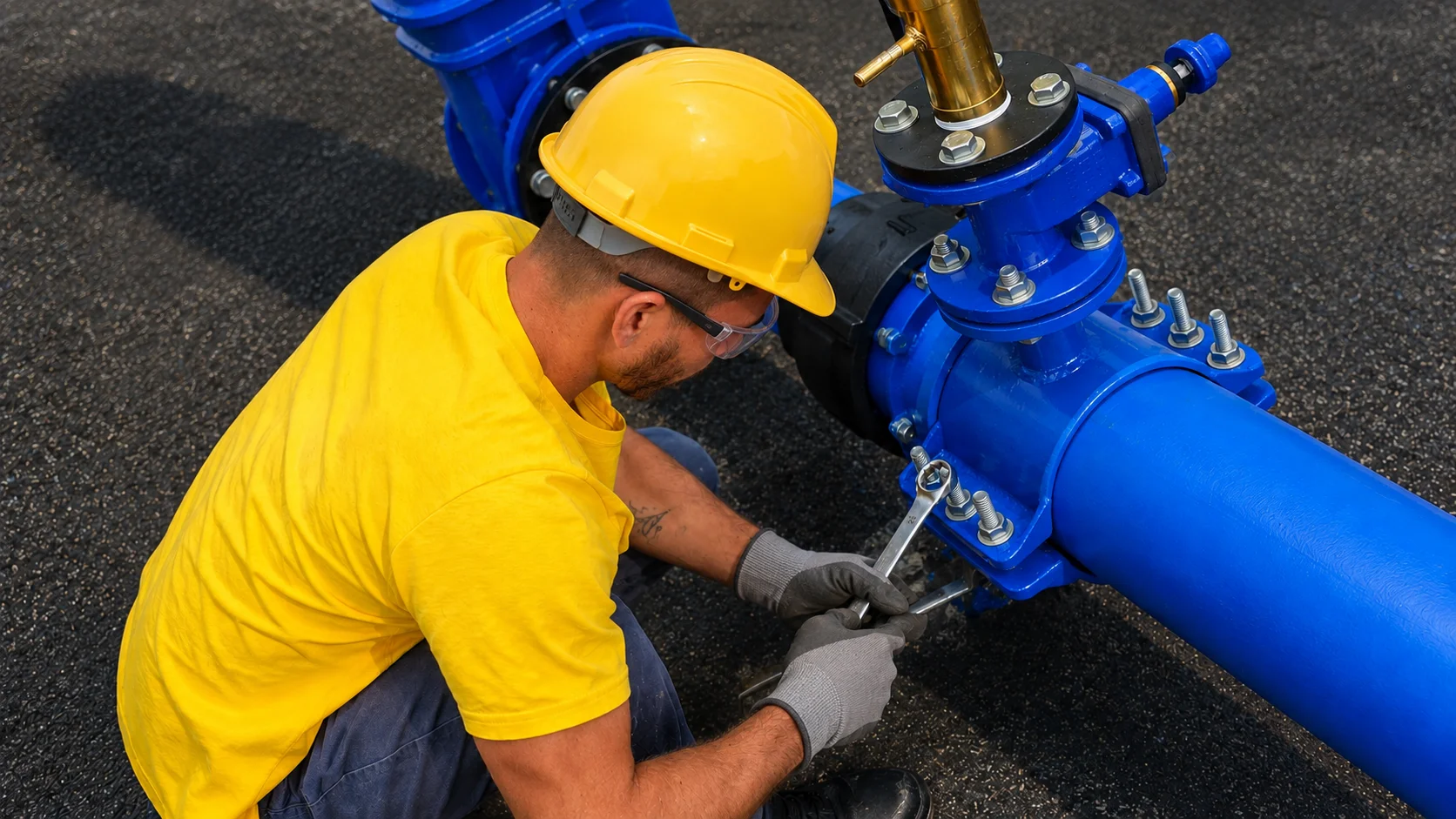

• Checagem de juntas, conexões, registros e extremidades antes do enchimento, evitando que falhas evidentes sejam percebidas apenas durante a pressurização.
• Planejamento dos registros do ensaio, incluindo trecho testado, condições observadas, instrumentos utilizados, ocorrências e responsáveis técnicos envolvidos.

Essa lista não substitui o projeto, as normas aplicáveis, as exigências da concessionária ou a orientação do responsável técnico.

Ela funciona como uma base de raciocínio para evitar que o ensaio seja executado de forma isolada, sem conexão com a realidade da obra.

Integração entre topografia, projeto e teste hidrostático

A topografia aplicada tem papel direto na qualidade do planejamento do teste.

Em redes de água, o levantamento topográfico e o cadastro de campo ajudam a confirmar se o traçado executado está compatível com o projeto, se as cotas fazem sentido para o trecho e se há interferências que possam alterar a estratégia de isolamento, enchimento, inspeção ou acesso.

Essa integração é relevante porque o teste hidrostático avalia o comportamento da rede sob pressão controlada, mas a interpretação do resultado depende do contexto.

Uma queda de pressão, por exemplo, pode indicar vazamento físico, mas também pode ser influenciada por ar aprisionado, preparação inadequada do trecho, falha em bloqueios, conexões não verificadas ou divergências entre o projeto e o que foi efetivamente executado em campo.

Quando projeto, topografia e execução não conversam, aumenta o risco de testar o trecho errado, deixar conexões fora do isolamento, posicionar instrumentos em locais inadequados ou atribuir a causa de uma anomalia a um problema que não foi corretamente diagnosticado.

Em obras urbanas, onde redes de água coexistem com esgoto, drenagem e pavimentação, esse cuidado evita decisões precipitadas e reduz a chance de retrabalho.

Interferências que podem mudar o planejamento do teste

Nem toda interferência impede o ensaio, mas muitas delas alteram a forma de planejar a atividade.

Entre os exemplos mais comuns em obras de infraestrutura urbana estão:

• Redes existentes próximas ao traçado da tubulação, como drenagem pluvial, esgoto, adutoras, ramais de água ou outras redes enterradas.
• Diferenças entre o projeto e o executado, incluindo mudanças de alinhamento, cotas, conexões ou posicionamento de registros.
• Acessos limitados para equipamentos, especialmente em vias estreitas, áreas pavimentadas, frentes de obra com máquinas ou regiões com interferência de tráfego.
• Pontos de bloqueio mal definidos ou de difícil acesso, que podem comprometer o isolamento do trecho testado.
• Condições de vala, reaterro, apoio da tubulação e entorno que exigem avaliação técnica antes de submeter a linha à pressão de ensaio.
• Interfaces com etapas de pavimentação, drenagem ou recomposição de área, que podem ser afetadas se o teste revelar necessidade de correção.

A presença dessas condições reforça a importância de uma análise preliminar.

O objetivo não é apenas executar o ensaio, mas assegurar que ele produza uma leitura confiável e útil para a obra.

Por que inconsistências de campo afetam o resultado?

Um ensaio hidrostático bem planejado depende de três dimensões: o que o projeto prevê, o que foi executado em campo e o que será medido durante o teste.

Se uma dessas dimensões estiver inconsistente, o resultado pode ser difícil de interpretar.

Por exemplo, um trecho com ar aprisionado pode apresentar comportamento diferente do esperado durante a estabilização da pressão.

Uma válvula não identificada no cadastro pode interferir no isolamento.

Uma conexão executada fora do ponto previsto pode dificultar a inspeção.

Uma interferência com rede de drenagem ou esgoto pode exigir ajustes de acesso e segurança.

Em todos esses casos, o problema não está apenas no momento da pressurização, mas na ausência de compatibilização prévia.

Por isso, a preparação deve envolver leitura crítica do projeto, reconhecimento do trecho, conferência topográfica, análise das interferências e definição clara do procedimento a ser adotado conforme normas, critérios de segurança, exigências do contratante e orientação do responsável técnico.

Planejamento técnico reduz risco antes da mobilização

Em obras de saneamento e abastecimento de água, mobilizar equipe, máquinas, materiais e instrumentos sem uma verificação prévia pode gerar perda de produtividade e decisões reativas em campo.

O planejamento antes do teste permite antecipar bloqueios, organizar acessos, alinhar documentação, identificar interferências e confirmar se o trecho está pronto para ser avaliado.

Esse é um ponto central na atuação do Prisma em infraestrutura urbana: integrar levantamento de campo, análise de interferências, elaboração de projetos técnicos e suporte à gestão da obra.

Ao conectar topografia, projeto e execução, o teste deixa de ser uma etapa isolada e passa a fazer parte de uma cadeia técnica mais segura, rastreável e compatível com a realidade da rede enterrada.

Principais problemas identificados durante o teste hidrostático em tubulações de água

No teste hidrostático em tubulações de água, a queda de pressão nem sempre significa, de imediato, que existe uma ruptura visível na rede.

O ensaio pode revelar vazamentos, falhas de montagem, problemas em juntas e conexões, registros mal vedados, bolsões de ar, deformações no trecho testado ou até incompatibilidades entre o projeto e a condição real de campo.

Por isso, a interpretação do resultado deve ser técnica, considerando o projeto, o procedimento adotado, os instrumentos utilizados e as condições de preparação da linha.

Em termos práticos, o que pode reprovar um teste hidrostático?

• Perda de pressão acima do critério aceito para o trecho avaliado.
• Vazamento em juntas, conexões, registros, válvulas ou pontos de transição.
• Presença de ar aprisionado, capaz de distorcer leituras e dificultar a estabilização.
• Falhas de assentamento, apoio ou reaterro que geram esforços indevidos na tubulação.
• Problemas de montagem, como encaixes inadequados, desalinhamentos ou aperto incorreto.
• Deformações, deslocamentos ou ruptura durante a pressurização.
• Diferenças entre o projeto técnico e a execução em campo, especialmente em redes enterradas com interferências.

A perda de pressão é um dos sinais mais observados durante o ensaio, mas ela precisa ser analisada com cautela.

Uma leitura inadequada pode estar relacionada a vazamento real, mas também a variações de temperatura, estabilização incompleta, ar residual na tubulação, instrumentos mal posicionados ou preparação insuficiente do trecho.

Em redes de abastecimento, especialmente quando há extensão significativa, desníveis ou múltiplas conexões, a etapa de enchimento e retirada de ar influencia diretamente a confiabilidade da medição.

Os vazamentos em juntas e conexões estão entre os problemas mais críticos porque podem indicar falha localizada em pontos de maior sensibilidade da rede.

Bolsas, luvas, flanges, curvas, tês, registros e transições entre materiais exigem atenção porque concentram esforços hidráulicos e mecânicos.

Mesmo quando o vazamento parece pequeno, ele pode gerar retrabalho, necessidade de escavação, atraso no cronograma e nova mobilização de equipe, máquinas e materiais.

Outro ponto recorrente é o ar aprisionado.

Quando o ar permanece dentro da linha, a rede pode apresentar comportamento irregular durante a pressurização, dificultando a estabilização e criando leituras que não representam fielmente a estanqueidade da tubulação.

Além disso, bolsões de ar podem mascarar problemas ou levar a interpretações equivocadas sobre a integridade do trecho.

Por isso, a preparação do ensaio, com enchimento adequado e eliminação progressiva do ar, é tão importante quanto a leitura do manômetro.

Falhas de assentamento também podem aparecer indiretamente no teste.

Uma tubulação mal apoiada, com base irregular, reaterro inadequado ou esforço concentrado em pontos específicos pode sofrer deslocamentos, deformações ou tensões indevidas quando submetida à pressão.

Nesses casos, o problema não está apenas no componente hidráulico, mas na interação entre projeto, execução, vala, apoio, compactação e condição do solo.

Em obras de saneamento e infraestrutura urbana, esse raciocínio é essencial porque a rede enterrada depende de compatibilidade entre geometria, cotas, materiais e execução.

As incompatibilidades entre projeto e campo também podem comprometer o resultado.

Um traçado executado fora do alinhamento previsto, interferências não identificadas, mudanças de cota, alterações em conexões ou adaptações feitas durante a obra podem alterar o comportamento do trecho testado.

Esse tipo de situação reforça a importância de levantamentos topográficos, cadastro de campo, análise de interferências e compatibilização técnica antes da execução.

Para construtoras, empreiteiras, loteadoras, concessionárias e órgãos públicos, o impacto de uma reprovação não se limita à correção do vazamento.

A falha pode afetar o cronograma executivo, a liberação de frentes de pavimentação, a aceitação do trecho, a relação com órgãos responsáveis e a documentação da obra.

Em muitos casos, o custo indireto do retrabalho está associado à falta de organização técnica antes da mobilização ou à execução sem conferência adequada das condições de campo.

A avaliação correta deve ser conduzida por equipe técnica capacitada, com base no projeto, nos critérios aplicáveis, na inspeção visual possível, nos registros de pressão e nas condições reais do trecho ensaiado.

O objetivo não é apenas identificar se a rede passou ou falhou, mas compreender a causa provável do comportamento observado e definir a providência técnica adequada.

Nesse contexto, a atuação do Prisma se conecta à prevenção de retrabalhos por meio de uma abordagem que integra engenharia, gestão de obras, consultoria, topografia aplicada, análise de interferências e elaboração de projetos técnicos para saneamento e infraestrutura urbana.

Ao organizar tecnicamente a obra antes da execução, torna-se possível reduzir riscos de erro em campo, melhorar a rastreabilidade das decisões e tornar o teste hidrostático uma etapa de validação dentro de um processo mais amplo de planejamento e controle.

Documentação e registros que ajudam na aprovação e na execução da obra

O ensaio hidrostático não termina quando a pressão é estabilizada ou quando o trecho é liberado visualmente.

Em obras de saneamento e infraestrutura urbana, a documentação técnica é parte essencial do controle da execução, porque demonstra o que foi testado, em quais condições, com quais instrumentos, por quais responsáveis e quais providências foram adotadas diante de eventuais ocorrências.

Essa organização ajuda construtoras, empreiteiras, concessionárias, prefeituras e equipes de fiscalização a relacionar o teste ao projeto aprovado, ao trecho efetivamente executado e aos critérios exigidos pelo contratante ou órgão responsável.

Sem registros claros, uma aprovação pode se tornar mais difícil, e divergências de campo podem gerar retrabalho, atrasos ou disputas técnicas durante a obra.

Registros normalmente relevantes em um ensaio hidrostático incluem:

• identificação do trecho testado, com referência ao projeto, extensão, pontos de início e fim, válvulas, registros e conexões relevantes;
• condições gerais do teste, como data, horário, situação do trecho, preenchimento da linha e procedimentos observados antes da pressurização;
• registros de pressão, incluindo leituras iniciais, período de estabilização, monitoramento e variações observadas durante o ensaio;

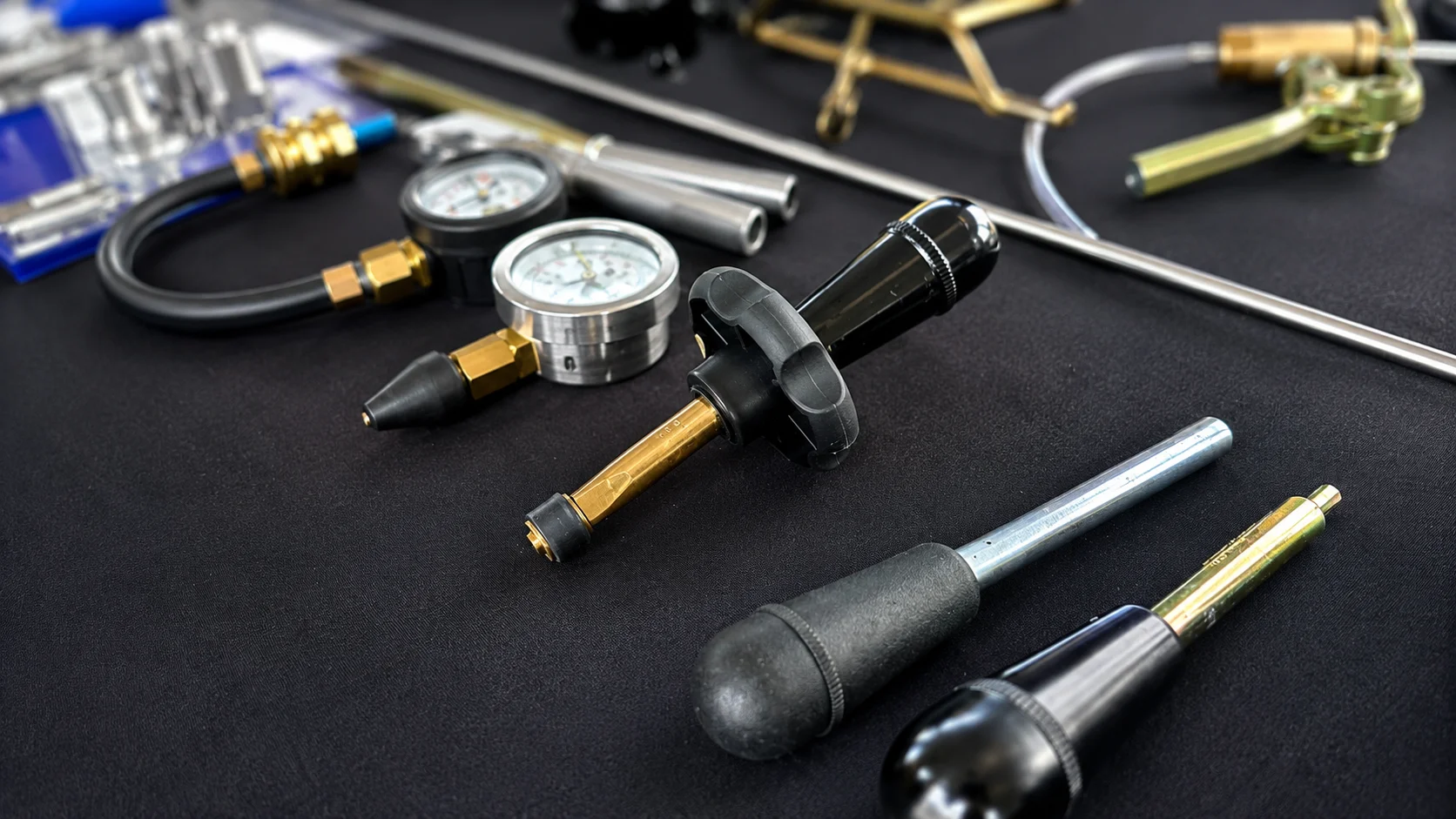

• instrumentos utilizados, como manômetro, bomba de teste e demais equipamentos de controle aplicáveis ao procedimento;
• responsáveis envolvidos, com indicação de quem acompanhou, executou, verificou ou validou tecnicamente as informações registradas;
• ocorrências verificadas em campo, como queda de pressão, vazamentos aparentes, necessidade de reaperto, correções em juntas ou interrupção do teste;
• resultados observados e providências técnicas recomendadas, sempre compatíveis com o projeto, as normas aplicáveis e as exigências do contratante ou órgão competente.

A rastreabilidade é o ponto que transforma o registro em evidência técnica.

Não basta informar que o teste foi realizado: é importante que o relatório permita entender qual rede foi avaliada, em que condição ela estava, quais parâmetros foram acompanhados e como o resultado se conecta ao projeto executivo.

Isso reduz interpretações subjetivas e facilita a compatibilização entre campo, projeto, fiscalização e documentação de entrega.

Em redes enterradas, essa rastreabilidade é ainda mais importante porque muitas partes da infraestrutura deixam de ficar visíveis após o reaterro, a recomposição de pavimento ou a continuidade das frentes de obra.

Um registro incompleto pode dificultar a identificação posterior de responsabilidades, interferências ou pontos de correção.

Já uma documentação bem estruturada contribui para decisões mais seguras antes da liberação do trecho para as próximas etapas.

A documentação também apoia a relação com concessionárias, prefeituras e demais órgãos responsáveis.

Dependendo do tipo de obra, do sistema de abastecimento, do contrato e das exigências locais, podem ser solicitados relatórios, plantas, registros de pressão, identificação do trecho, evidências de execução e confirmação de que o procedimento seguiu critérios definidos em projeto.

Esses requisitos devem ser verificados caso a caso, sem presumir um padrão único para todas as redes de água.

Nesse contexto, o Prisma pode apoiar clientes com elaboração de projetos, tramitações e compatibilizações dentro de sua atuação em infraestrutura urbana, saneamento, redes enterradas e sistemas hidráulicos.

Essa integração entre documentação, projeto técnico, análise de interferências e gestão da obra ajuda a evitar que o teste seja tratado como uma etapa isolada de campo, desconectada das aprovações e da sequência executiva.

Como boa prática, os documentos do ensaio devem refletir o procedimento real executado.

Registros genéricos, incompletos ou desconectados do trecho testado podem fragilizar a aprovação e dificultar a tomada de decisão técnica.

Por isso, a validação deve envolver o responsável técnico da obra e considerar o projeto, as normas aplicáveis, as exigências da concessionária ou prefeitura e as condições efetivamente encontradas em campo.

Como o teste se integra a obras de saneamento, drenagem e infraestrutura urbana?

Em obras urbanas, o ensaio hidrostático não deve ser visto como uma etapa isolada feita apenas ao final da instalação da rede.

Ele faz parte de uma cadeia técnica maior, que começa no projeto, passa pelo levantamento de campo, pela compatibilização com interferências existentes, pela execução da tubulação e chega à documentação necessária para liberar etapas posteriores da obra.

Quando uma rede de abastecimento de água está enterrada em uma via, loteamento, área pública ou frente de expansão urbana, ela raramente está sozinha.

No mesmo ambiente podem existir redes de esgoto, drenagem pluvial, galerias, pavimentação, travessias, ligações prediais, dispositivos de inspeção, registros, caixas, sarjetas, bocas de lobo, redes existentes e futuras intervenções.

Por isso, o teste hidrostático precisa estar integrado ao planejamento da infraestrutura urbana: se a tubulação não for validada no momento adequado, uma falha pode comprometer o cronograma, gerar retrabalho em pavimento já executado ou exigir nova mobilização de máquinas, equipes e materiais.

O Prisma atua justamente nesse contexto de obras de saneamento e infraestrutura urbana, unindo engenharia, gestão de obras, consultoria, topografia aplicada, elaboração de projetos técnicos, análise de interferências e suporte para redes de água, esgoto, drenagem, pavimentação e sistemas hidráulicos.

Essa visão integrada é importante porque a confiabilidade do ensaio depende não apenas da pressurização da rede, mas também da forma como o trecho foi projetado, cadastrado, executado e documentado.

Por que integrar o ensaio ao planejamento da infraestrutura urbana?

O ensaio hidrostático deve ser integrado ao planejamento porque ele confirma, antes da operação e antes de etapas irreversíveis da obra, se a rede de água mantém estanqueidade e comportamento adequado sob pressão controlada.

Em infraestrutura urbana, essa confirmação influencia a sequência executiva, a liberação de frentes de pavimentação, a coordenação com drenagem e esgoto, a gestão de riscos e a aprovação técnica junto aos responsáveis pela obra.

Na prática, isso significa que o teste precisa ser previsto no cronograma desde a fase de planejamento, e não tratado como uma verificação improvisada.

A execução do ensaio pode exigir trecho isolado, pontos de bloqueio acessíveis, disponibilidade de água, instrumentos adequados, condições de segurança, equipe técnica e registro das informações observadas.

Se esses fatores não forem considerados antes da mobilização, a obra pode avançar sobre uma rede ainda não validada.

Mapa conceitual das interfaces em uma obra urbana

Uma forma prática de compreender a integração é observar como a rede de água se relaciona com outras disciplinas da obra:

• Abastecimento de água: o teste avalia a estanqueidade e o comportamento do trecho pressurizado, apoiando a liberação técnica da rede antes da operação ou de etapas posteriores.
• Esgoto sanitário: redes de esgoto podem compartilhar corredores de infraestrutura ou cruzar trajetos próximos, exigindo compatibilização de cotas, afastamentos, travessias e interferências.
• Drenagem pluvial: galerias, bocas de lobo, caixas e dispositivos de drenagem podem interferir no traçado, na profundidade e nos acessos necessários para inspeção e bloqueio da rede de água.
• Pavimentação: a liberação de base, sub-base, recomposição ou revestimento deve considerar se a rede enterrada já foi testada, para evitar quebra posterior do pavimento em caso de vazamento.
• Topografia e cadastro de campo: cotas, alinhamentos, declividades, localização de dispositivos e conferência do trecho executado ajudam a reduzir incompatibilidades entre projeto e realidade de campo.
• Gestão de obra: o ensaio impacta mobilização de equipes, máquinas, materiais, sinalização, segurança, documentação, tomada de decisão e sequência de frentes de serviço.

Esse mapa mostra que o ensaio não é apenas uma atividade hidráulica.

Ele é um ponto de controle dentro da gestão da infraestrutura urbana.

Impactos do teste no cronograma executivo

Em uma obra de saneamento, a sequência de execução costuma depender de liberações técnicas.

Uma rede de água enterrada que ainda não foi testada pode se tornar um risco para a continuidade da frente de trabalho.

Se a pavimentação for executada antes da validação da tubulação, por exemplo, qualquer falha em junta, conexão, registro ou trecho assentado pode exigir escavação corretiva, recomposição e reprogramação de equipes.

Entre os impactos mais relevantes estão:

• liberação ou retenção de frentes de pavimentação após a instalação da rede;
• necessidade de corrigir vazamentos antes do fechamento definitivo da vala;
• reorganização de equipes caso o trecho não esteja pronto para ensaio;
• interferência na programação de máquinas, materiais e sinalização;
• impacto em etapas de aceitação técnica por concessionárias, prefeituras ou contratantes, conforme exigências aplicáveis;
• redução de retrabalhos quando o teste é previsto antes da execução de serviços dependentes.

Por isso, o teste deve estar ligado ao planejamento pré-mobilização.

Antes de levar equipes e equipamentos para campo, é recomendável que a obra tenha clareza sobre quais trechos serão testados, onde estarão os pontos de isolamento, quais acessos precisam permanecer disponíveis, quais registros serão gerados e quais condições de projeto e campo devem ser verificadas.

Compatibilização: o ponto que evita conflitos entre redes enterradas

Em infraestrutura urbana, muitos problemas aparecem quando o projeto não conversa adequadamente com as condições reais do local.

A compatibilização busca reduzir esse risco.

Ela verifica se o traçado previsto para a rede de água é coerente com redes existentes, drenagem, esgoto, dispositivos de pavimentação, acessos, cotas e interferências identificadas em campo.

Essa etapa também influencia o teste hidrostático.

Um trecho mal compatibilizado pode dificultar o isolamento da linha, limitar a inspeção visual dos pontos críticos, impedir acesso a registros ou gerar condições de execução que distorcem a análise do ensaio.

Da mesma forma, inconsistências entre o que foi projetado e o que foi executado podem dificultar a documentação do trecho testado e a rastreabilidade das correções.

A topografia aplicada tem papel relevante nesse processo.

Levantamentos e cadastros de campo ajudam a localizar redes, conferir alinhamentos, apoiar a leitura de cotas e oferecer base técnica para decisões de projeto e execução.

No caso do Prisma, essa integração entre topografia, análise de interferências, projetos técnicos e gestão de obra está alinhada à atuação da empresa em saneamento e infraestrutura urbana.

Gestão de riscos: o ensaio como barreira contra retrabalho

O teste hidrostático funciona como uma barreira técnica antes que a obra avance para etapas mais difíceis de reverter.

Ele não elimina todos os riscos de uma rede, mas ajuda a identificar problemas de estanqueidade, queda de pressão, falhas em conexões, juntas ou montagem antes que a tubulação seja colocada em operação ou encoberta por serviços posteriores.

Uma gestão de riscos bem estruturada deve considerar:

• se o trecho está coerente com o projeto e com as condições de campo;
• se as interferências foram identificadas e tratadas antes do ensaio;
• se o teste foi programado em momento compatível com a sequência da obra;
• se há acesso seguro aos pontos de inspeção, bloqueio e controle;
• se os registros do ensaio refletem o procedimento efetivamente executado;
• se as não conformidades foram avaliadas por equipe técnica antes da liberação da etapa seguinte.

Esse cuidado é especialmente importante em obras com múltiplas frentes, nas quais drenagem, esgoto, abastecimento de água e pavimentação avançam em paralelo.

Quando o teste é tratado como parte do sistema de controle técnico da obra, ele ajuda a evitar decisões apressadas, reduzir disputas sobre responsabilidade e melhorar a previsibilidade da execução.

Conexão com a mobilização de equipes, máquinas e materiais

A mobilização de obra envolve custo operacional, logística, disponibilidade de equipe, equipamentos, materiais e janelas de execução.

Mesmo sem entrar em valores ou prazos, é evidente que uma frente mal planejada tende a consumir mais recursos do que uma frente tecnicamente organizada.

Ao integrar o ensaio hidrostático ao planejamento, a obra pode definir previamente a sequência de instalação, teste, correção, documentação e liberação.

Isso permite que equipes de escavação, assentamento, recomposição, pavimentação e fiscalização trabalhem com menor risco de sobreposição inadequada.

Também evita situações em que a rede precisa ser testada quando acessos já foram fechados ou quando a frente de pavimentação já avançou.

Nesse sentido, o valor técnico do ensaio está na sua função dentro do ciclo completo da infraestrutura urbana: projeto consistente, levantamento de campo, compatibilização, execução controlada, teste, registro, correção quando necessária e liberação responsável.

É essa integração que transforma o teste de uma exigência pontual em uma ferramenta de gestão, segurança e qualidade para obras de saneamento.

FAQ sobre teste hidrostático em redes de água

Para que serve o teste hidrostático em tubulações?

O teste hidrostático em tubulações serve para verificar a estanqueidade e o comportamento da rede sob pressão controlada antes da operação.

Em redes de água, ele ajuda a identificar vazamentos, falhas em juntas, conexões ou pontos de montagem.

Os critérios devem seguir o projeto, as normas aplicáveis, a concessionária e o responsável técnico.

Quando o teste hidrostático deve ser feito em uma rede de água?

Em geral, o ensaio é realizado após a instalação do trecho da rede e antes da liberação para operação, recomposição definitiva ou avanço de etapas que dificultem a inspeção.

O momento correto depende do projeto executivo, da sequência da obra, das exigências do contratante e das condições de campo verificadas pela equipe técnica.

Quem deve definir a pressão de teste?

A pressão de teste deve ser definida com base no projeto, nas normas técnicas aplicáveis, nas exigências da concessionária ou órgão responsável e na avaliação do responsável técnico.

Não é recomendável adotar valores genéricos sem análise, pois material da tubulação, classe de pressão, extensão do trecho e condições de instalação influenciam o procedimento.

O teste hidrostático identifica todos os tipos de falha?

Não.

O ensaio é muito útil para verificar estanqueidade e comportamento hidráulico sob pressão, mas não substitui inspeções de projeto, topografia, assentamento, compactação, interferências e compatibilização com outras redes enterradas.

Algumas falhas podem aparecer apenas em outras etapas de execução, operação ou manutenção, exigindo avaliação técnica integrada.

O que fazer se houver queda de pressão durante o ensaio?

A queda de pressão deve ser investigada antes de qualquer aprovação do trecho.

A equipe técnica precisa verificar possíveis vazamentos, juntas, conexões, registros, ar aprisionado, instrumentos de medição e condições de isolamento.

A interpretação deve considerar o procedimento executado, o projeto e os critérios exigidos pelo responsável técnico ou órgão competente.

Quais documentos podem ser necessários após o teste?

Podem ser relevantes registros do trecho testado, condições do ensaio, pressão aplicada, tempo de monitoramento, instrumentos utilizados, ocorrências observadas, responsáveis envolvidos e providências adotadas.

A documentação deve refletir o procedimento real executado e atender às exigências do projeto, da prefeitura, concessionária, contratante ou responsável técnico pela obra.

Teste hidrostático em tubulações de água: Qual a relação entre topografia e teste hidrostático?

A topografia contribui para reconhecer cotas, alinhamentos, interferências e condições reais do trecho antes do ensaio.

Em obras de saneamento e infraestrutura urbana, essa integração ajuda a compatibilizar redes de água com esgoto, drenagem, pavimentação e demais elementos enterrados.

O Prisma atua nesse contexto com engenharia, projetos, topografia aplicada e suporte técnico à gestão de obras.
