Método não destrutivo HDD: como planejar projetos de infraestrutura com perfuração direcional

O que é o método não destrutivo HDD?

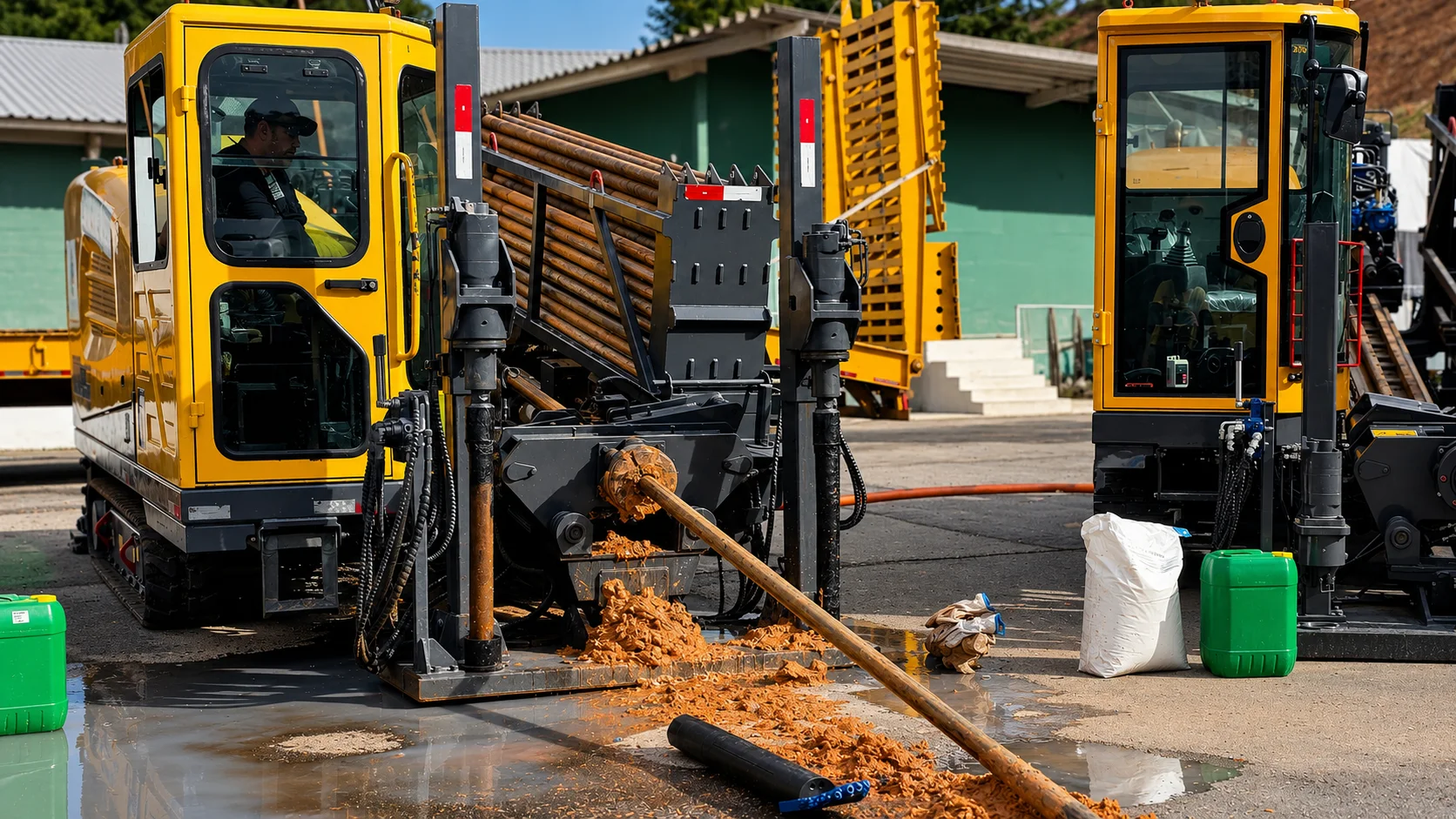

O método não destrutivo HDD é uma técnica de perfuração direcional horizontal usada para instalar redes subterrâneas com menor necessidade de abertura de valas.

Em obras de infraestrutura urbana, ele pode ser considerado para passagem de tubulações e redes enterradas quando o projeto indica viabilidade técnica, compatibilidade com o subsolo e controle adequado das interferências existentes.

HDD significa Horizontal Directional Drilling, ou perfuração direcional horizontal.

Dentro do universo de MND, sigla para Método Não Destrutivo, o HDD é uma alternativa à execução convencional por vala aberta, especialmente em cenários urbanos nos quais a escavação contínua pode gerar maior interferência superficial, impacto sobre pavimentação, circulação de pessoas, tráfego e áreas já consolidadas.

A principal diferença em relação à abertura de vala é que, no método não destrutivo, a instalação da rede tende a ocorrer por uma trajetória subterrânea planejada, reduzindo a necessidade de escavar toda a extensão do traçado.

Isso não significa ausência total de intervenções ou segurança automática de viabilidade: cada obra precisa ser avaliada conforme traçado, cotas, interferências, sondagens quando aplicáveis, redes existentes, pontos de entrada e saída, condicionantes urbanos e exigências de aprovação.

Por isso, o HDD não deve ser entendido apenas como um equipamento ou uma etapa de campo.

Antes da execução, o projeto técnico precisa organizar as informações que determinam se a solução é adequada: levantamento topográfico, análise de interferências, compatibilização com redes de água, esgoto, drenagem e demais sistemas urbanos, além da definição de um traçado coerente com as condições reais da obra.

No contexto da TUBULAÇÃO, a atuação está ligada à organização técnica de demandas de infraestrutura, saneamento, redes enterradas e obras urbanas por meio de projetos, levantamentos e compatibilização.

Essa abordagem ajuda construtoras, empreiteiras, concessionárias, prefeituras e demais agentes da infraestrutura a transformar uma demanda de implantação de rede em documentação técnica mais clara, planejada e executável.

Mini glossário

• MND: Método Não Destrutivo, conjunto de soluções usadas para implantar ou intervir em redes subterrâneas com menor abertura superficial em comparação a métodos convencionais por vala.
• HDD: Horizontal Directional Drilling, técnica de perfuração direcional horizontal aplicada à instalação subterrânea de tubulações e redes.
• Perfuração direcional horizontal: processo em que a trajetória subterrânea é planejada para conduzir a passagem da rede sob vias, áreas urbanas ou pontos com restrição de escavação.
• Redes enterradas: infraestruturas subterrâneas como água, esgoto, drenagem e outras tubulações que precisam ser compatibilizadas no projeto.
• Compatibilização: análise técnica que cruza traçado, interferências, topografia, redes existentes e critérios de execução para reduzir incertezas antes da obra.

Aplicações gerais em infraestrutura urbana

O método pode ser analisado em projetos que envolvem:

• implantação ou substituição de redes de água;
• redes de esgoto em áreas urbanizadas;
• sistemas de drenagem urbana;
• travessias sob vias, pavimentos ou áreas com circulação existente;
• passagem de tubulações em trechos com restrição de escavação contínua;
• obras de saneamento e urbanização que exigem compatibilização com redes existentes.

o método não destrutivo HDD é uma solução técnica relevante para redes subterrâneas, mas sua adoção responsável depende de projeto, dados de campo e análise de viabilidade.

O ganho está menos na simples escolha do método e mais na qualidade do planejamento que antecede a execução.

Como o HDD funciona no contexto de redes subterrâneas?

O HDD funciona por perfuração direcional horizontal: primeiro se estuda o traçado da rede subterrânea, depois se executa um furo piloto controlado, realiza-se o alargamento quando necessário e, por fim, ocorre a instalação da tubulação.

Em obras urbanas, essa sequência depende de compatibilização com interferências, redes existentes, cotas, acessos e condicionantes locais.

Por isso, o projeto técnico é decisivo para avaliar se a solução é viável antes da mobilização de obra.

Em termos gerais, o método não destrutivo HDD permite o lançamento de redes enterradas com controle da trajetória de perfuração no subsolo, reduzindo a necessidade de intervenção superficial contínua.

Isso é especialmente relevante em passagens sob vias, áreas pavimentadas, travessias urbanas e pontos onde a abertura de vala pode gerar maior impacto operacional.

Ainda assim, o HDD não deve ser entendido apenas como uma escolha de equipamento.

A viabilidade da perfuração direcional horizontal começa no planejamento: o traçado precisa ser tecnicamente coerente, as interferências devem ser identificadas, as redes existentes precisam ser consideradas e as condições do subsolo exigem avaliação específica.

Passo a passo educacional do funcionamento do HDD

1. Estudo do traçado

   • Define-se o alinhamento previsto para a tubulação.
   • Avaliam-se pontos de entrada e saída, acessos, travessias, cotas e relação com pavimentação, drenagem, saneamento e demais redes urbanas.
   • O objetivo é transformar a demanda de lançamento de rede em uma solução tecnicamente compatível com o local.

2. Análise de interferências e redes existentes

   • O projeto deve considerar interferências aparentes, cadastradas ou levantadas em campo.
   • Redes de água, esgoto, drenagem, energia, telecomunicações e estruturas existentes podem influenciar a trajetória de perfuração.
   • Quanto melhor a leitura prévia do cenário, menor a chance de decisões improvisadas durante a execução.

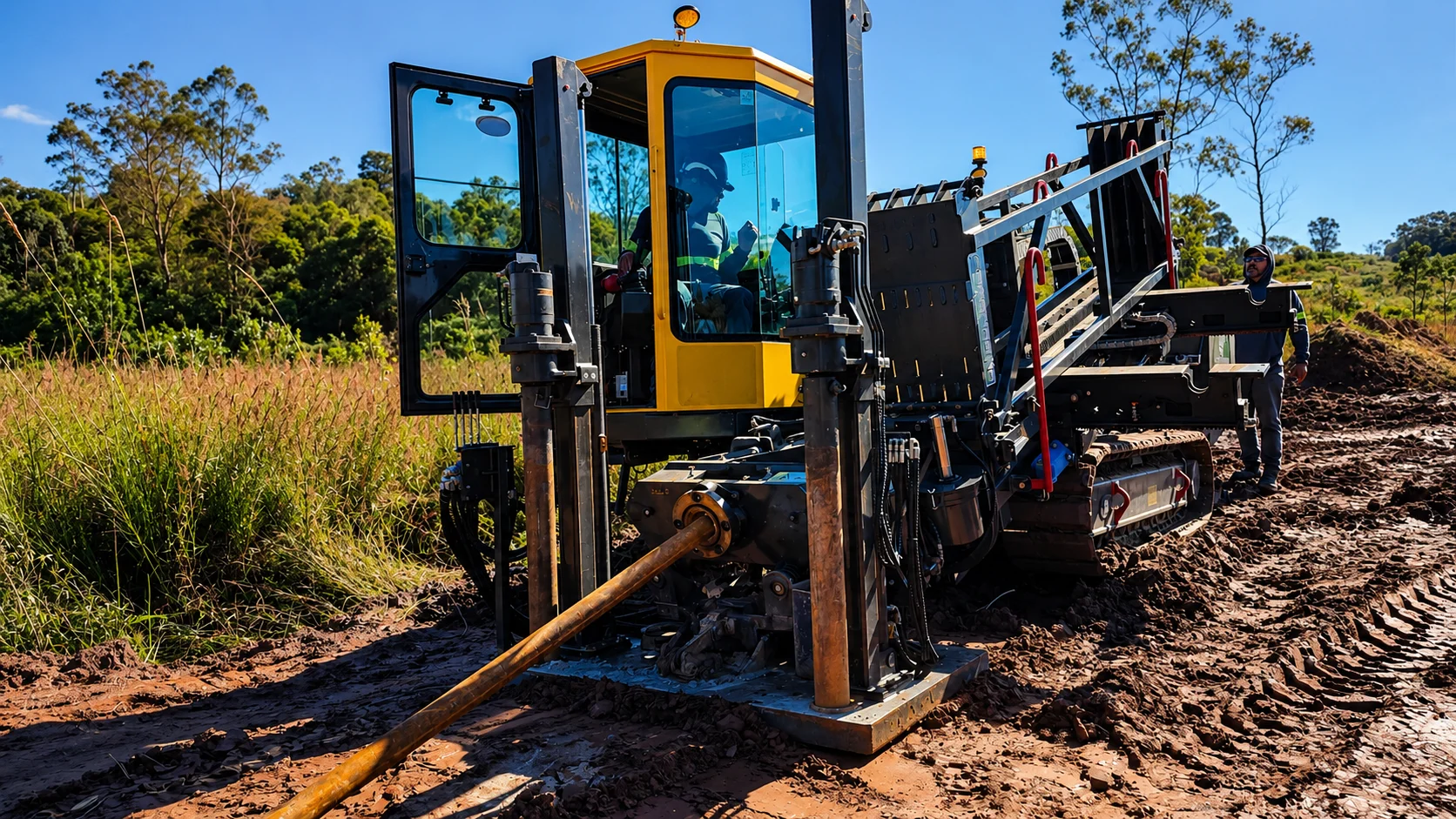

3. Furo piloto

   • Em uma execução típica do setor, o furo piloto cria a trajetória inicial no subsolo.
   • Essa trajetória é conduzida de forma direcional, conforme o alinhamento planejado e as condições técnicas da obra.
   • O controle direcional é uma das características centrais do HDD, mas seus parâmetros dependem de análise técnica, normas aplicáveis e condições locais.

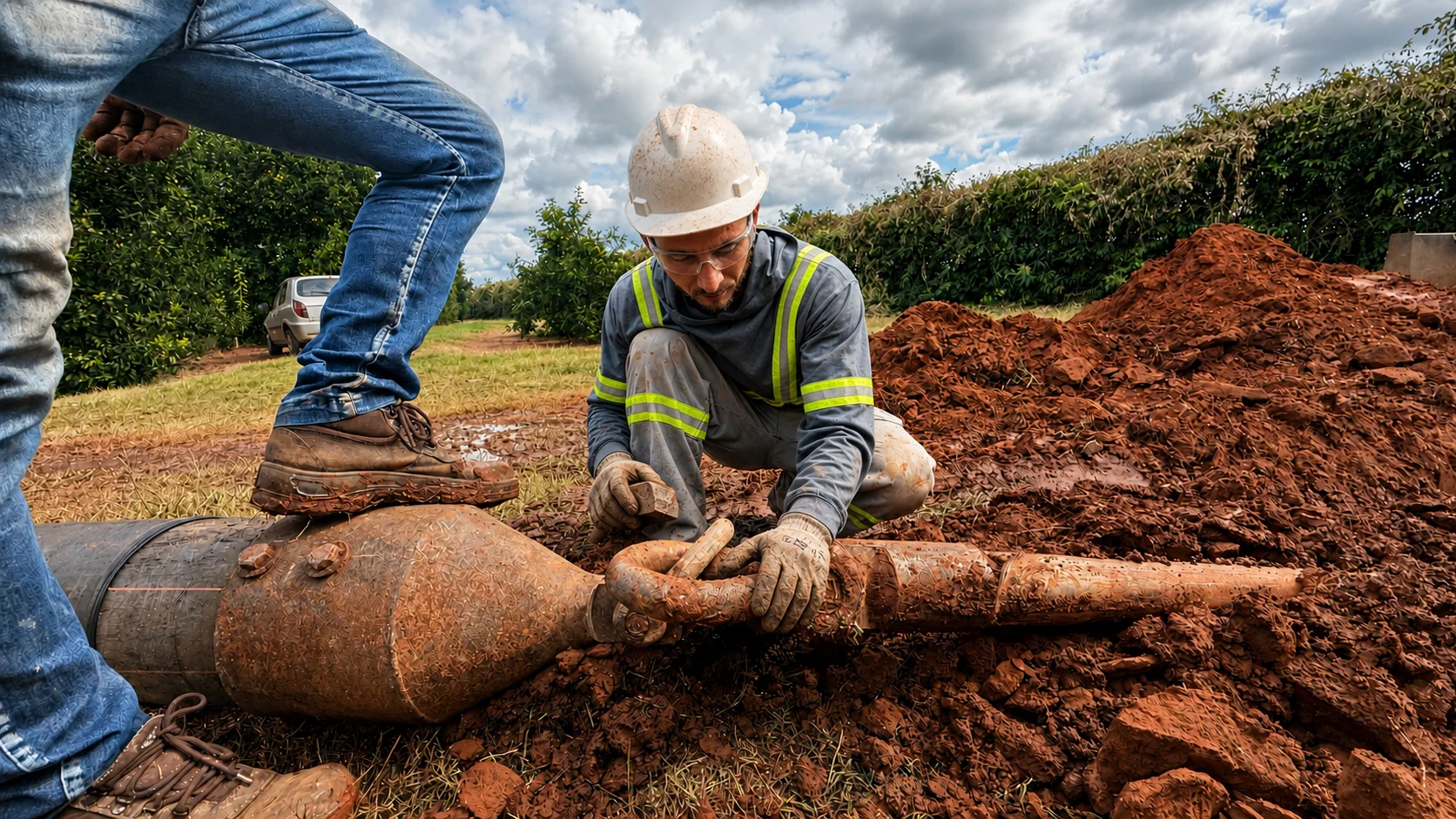

4. Alargamento quando aplicável

   • Dependendo da tubulação, do tipo de rede e das condições de implantação, pode haver etapa de ampliação do furo.
   • Essa fase deve ser prevista no planejamento para evitar incompatibilidades entre o traçado projetado, o diâmetro necessário e as condições do terreno.
   • Nem toda situação pode ser definida por regra genérica; a decisão depende do projeto e da avaliação de viabilidade.

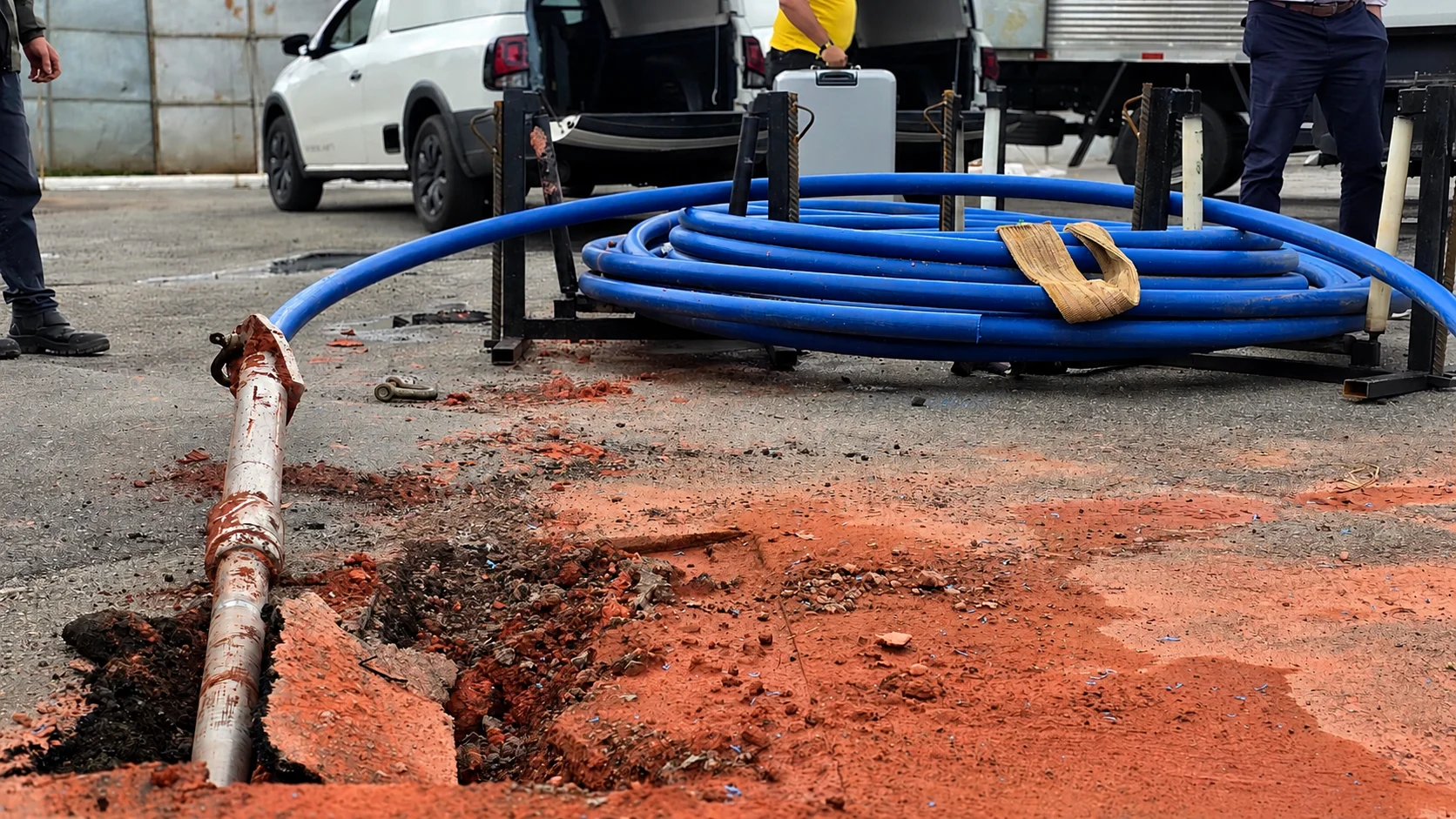

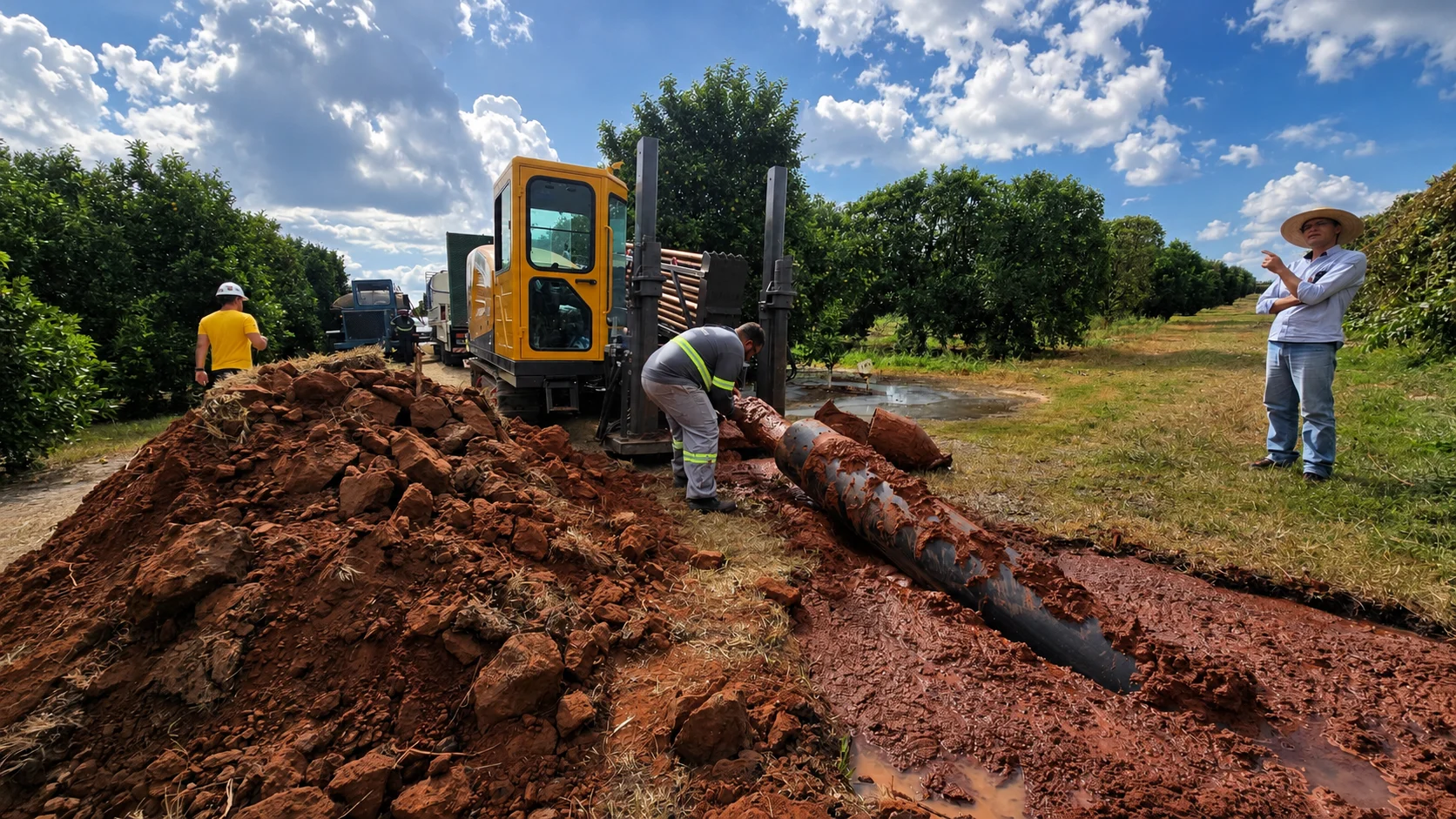

5. Instalação da tubulação

   • Após a preparação da trajetória, a tubulação é lançada conforme o método definido para a obra.
   • O projeto deve orientar o posicionamento, a compatibilização com pontos de conexão e a relação com as demais infraestruturas.
   • A documentação técnica ajuda a organizar a execução, a aprovação e o controle do que será implantado.

Fluxo simplificado do processo

Demanda de rede subterrânea
→ levantamento de dados e interferências
→ estudo de traçado e cotas
→ compatibilização com redes existentes
→ análise de viabilidade do HDD
→ documentação técnica para aprovação e execução planejada
→ furo piloto, alargamento quando aplicável e instalação da tubulação

Atenção: o projeto vem antes da perfuração

O conteúdo acima é educacional e descreve etapas genéricas do setor.

Ele não substitui análise técnica da obra, avaliação normativa, levantamento de campo ou definição por profissional habilitado.

Na prática, a qualidade do projeto influencia diretamente a viabilidade da execução porque antecipa pontos críticos como interferências, acessos, travessias, cotas, áreas de manobra, condicionantes urbanos e compatibilidade com redes existentes.

Quando esses elementos são tratados apenas no momento da obra, aumentam as incertezas e a possibilidade de retrabalho.

É nesse ponto que a TUBULAÇÃO se conecta ao planejamento de infraestrutura: a empresa atua na organização técnica de demandas de obras urbanas, saneamento e redes enterradas por meio de elaboração de projetos, levantamentos topográficos, compatibilização e documentação técnica voltada a uma execução mais planejada.

Checklist de dados necessários para projetar uma solução por HDD

• Levantamento topográfico da área de intervenção.
• Definição preliminar do traçado da rede.
• Identificação de pontos de entrada, saída e conexão.
• Cadastro ou investigação de interferências existentes.
• Informações sobre redes de água, esgoto, drenagem e demais sistemas urbanos próximos.
• Cotas, alinhamentos e condicionantes de pavimentação.
• Restrições de tráfego, acesso, circulação e ocupação urbana.
• Diretrizes de concessionárias, prefeituras ou órgãos competentes quando aplicáveis.
• Compatibilização com projetos complementares de saneamento, drenagem, urbanização ou infraestrutura.
• Avaliação técnica das condições locais antes da definição final da solução.

o HDD funciona como uma técnica de perfuração direcional para instalação de tubulações subterrâneas, mas sua aplicação segura começa antes da máquina entrar em campo.

O ponto central é o projeto: ele organiza informações, antecipa conflitos e permite decidir se a perfuração direcional horizontal é adequada ao contexto da obra.

Principais aplicações em saneamento, drenagem e infraestrutura urbana

O método não destrutivo HDD pode ser considerado em projetos de infraestrutura urbana quando a instalação de redes subterrâneas precisa ser planejada com menor interferência superficial do que uma abertura extensa de valas.

Em saneamento, drenagem urbana, redes de água, redes de esgoto, pavimentação e urbanização, a análise não deve começar pela escolha do equipamento, mas pela compatibilização do traçado com as condições reais do subsolo, das redes existentes, dos acessos, das aprovações e da logística da obra.

Na prática, o MND entra como possibilidade técnica em situações nas quais a obra precisa atravessar áreas urbanas sensíveis, vias em operação, trechos pavimentados, corredores com circulação existente ou locais onde a escavação aberta pode gerar interferências relevantes no entorno.

Ainda assim, a viabilidade depende de avaliação específica: tipo de rede, interferências cadastradas e aparentes, cotas, pontos de conexão, condicionantes de órgãos competentes e restrições de implantação.

Tipo de obra ou demanda
Onde o HDD pode ser considerado
O que o projeto precisa avaliar

Redes de água
Implantação ou travessia de tubulações em áreas urbanas, vias pavimentadas ou trechos com restrição de escavação
Traçado, pontos de conexão, interferências com redes existentes, cotas e condições de acesso

Redes de esgoto
Passagens subterrâneas em trechos com ocupação urbana, pavimentação ou necessidade de compatibilização com outras infraestruturas
Declividades, profundidades de projeto, interferências, poços, ligações e condicionantes de aprovação

Drenagem urbana
Travessias e lançamentos associados ao manejo de águas pluviais em áreas com circulação ou infraestrutura existente
Compatibilização com galerias, redes próximas, pavimentação, dispositivos de drenagem e cotas de lançamento

Travessias sob vias
Passagem de redes enterradas sob ruas, avenidas, acessos, áreas de circulação ou trechos onde a interrupção superficial exige maior controle
Alinhamento, área de entrada e saída, interferências, sinalização, logística e exigências do órgão responsável

Urbanização e loteamentos
Integração de redes subterrâneas ao planejamento urbano de novos trechos ou adequações de infraestrutura
Compatibilização entre saneamento, drenagem, pavimentação, redes existentes e etapas de implantação

Obras para concessionárias, prefeituras, construtoras e loteadoras
Soluções em redes enterradas que exigem documentação técnica organizada antes da execução
Critérios de aprovação, levantamento topográfico, cadastro de interferências, definição de traçados e sequência de implantação

Um ponto importante é que a aplicação do HDD em saneamento e infraestrutura urbana não deve ser tratada como uma decisão isolada de campo.

A escolha por MND precisa estar integrada ao projeto técnico, porque o desempenho da solução depende da leitura do local, da identificação de interferências e da coerência entre o traçado proposto e as condições executivas.

Em muitos casos, o desafio não é apenas instalar uma tubulação, mas fazer isso sem desorganizar a obra, sem conflitar com redes existentes e sem criar retrabalhos por falta de informação.

Exemplos genéricos de cenários em que a análise pode fazer sentido:

• travessia de rede de água sob via pavimentada em área com tráfego ativo;
• implantação de trecho de esgoto em região com interferências urbanas já cadastradas;
• passagem de tubulação em área onde a abertura de vala exigiria maior recomposição de pavimento;
• compatibilização de drenagem com redes de água, esgoto e elementos de urbanização;
• atendimento a demandas de concessionárias, prefeituras, construtoras ou loteadoras que precisam de documentação técnica antes da mobilização da obra.

Essas possibilidades não significam que o método seja automaticamente indicado para qualquer terreno, diâmetro, extensão ou condição urbana.

A análise responsável considera o conjunto da obra: levantamento topográfico, interferências aparentes e cadastradas, restrições de acesso, pontos de conexão, aprovação junto aos órgãos competentes e compatibilidade com o planejamento de execução.

É nesse ponto que a atuação da TUBULAÇÃO se conecta ao planejamento do MND.

O serviço descrito é voltado à elaboração de projetos técnicos para infraestrutura urbana, com foco em organização das informações, análise de interferências, definição de traçados e compatibilização com redes enterradas, saneamento, drenagem, pavimentação e sistemas urbanos.

Essa abordagem ajuda construtoras, empreiteiras, concessionárias, prefeituras e loteadoras a transformar uma demanda de obra em documentação técnica mais clara e executável.

Antes de definir se o método não destrutivo HDD é adequado para uma aplicação em saneamento ou infraestrutura urbana, vale responder algumas perguntas de qualificação técnica:

• Qual rede será implantada ou adequada: água, esgoto, drenagem ou outra rede subterrânea?
• O trecho cruza vias, pavimentos, áreas urbanizadas ou espaços com circulação existente?
• Existem redes enterradas, galerias, dispositivos de drenagem ou interferências cadastradas no alinhamento previsto?
• Há levantamento topográfico atualizado e dados suficientes para avaliar cotas, acessos e pontos de conexão?
• A solução precisa de aprovação ou anuência de concessionárias, prefeituras ou outros órgãos competentes?
• O traçado proposto é compatível com a logística de obra e com as etapas de implantação?
• A escolha por MND está integrada ao projeto ou está sendo tratada apenas como alternativa de execução?

Vantagens e limites do método não destrutivo em obras urbanas

O método não destrutivo pode ser uma alternativa relevante em obras urbanas porque tende a reduzir a intervenção direta na superfície quando comparado a soluções com abertura extensa de valas.

Em redes enterradas, saneamento, drenagem, água, esgoto e travessias sob áreas pavimentadas, essa característica pode apoiar a continuidade urbana, diminuir conflitos com circulação existente e favorecer uma mobilização de obra mais organizada.

Ainda assim, a principal decisão técnica não deve ser se o método parece moderno ou conveniente, mas se ele é viável para aquele traçado, naquele subsolo e naquele contexto de interferências.

Em projetos com método não destrutivo HDD ou outras soluções de MND, a vantagem só se sustenta quando o planejamento considera compatibilização, segurança, aprovação e condições reais de execução.

O método não destrutivo em obras urbanas pode reduzir a necessidade de valas extensas, limitar impactos na superfície e apoiar a organização da obra.

Porém, sua aplicação depende de análise técnica do subsolo, interferências existentes, traçado, restrições operacionais e exigências de aprovação.

Vantagens potenciais em obras urbanas

• Menor intervenção superficial: a instalação de redes subterrâneas pode exigir menos abertura contínua de escavações, o que ajuda a preservar parte da dinâmica urbana durante a obra.
• Redução da necessidade de valas extensas: em determinados cenários, o MND pode evitar cortes prolongados em pavimentação, calçadas, vias ou áreas com circulação.
• Apoio à continuidade urbana: quando tecnicamente viável, a solução pode contribuir para reduzir interferências no entorno, como bloqueios, remanejamentos e conflitos com ocupações existentes.
• Organização da mobilização de obra: um projeto bem compatibilizado tende a orientar melhor acessos, pontos de entrada e saída, sequência de atividades e interface com outras redes.
• Menor exposição de interferências superficiais: ao reduzir escavações abertas, o método pode diminuir o contato direto com elementos urbanos já instalados, embora isso não elimine a necessidade de cadastro e análise prévia.
• Potencial redução de retrabalho: quando o projeto antecipa interferências, cotas, traçado e condicionantes de aprovação, há maior controle sobre decisões antes da mobilização de recursos humanos e materiais.

Limites que precisam ser considerados

• Não é uma solução automática para qualquer obra: a escolha depende de viabilidade técnica, condições do subsolo, extensão da travessia, acessos disponíveis e compatibilidade com o sistema a ser implantado.
• Exige análise de interferências: redes existentes, drenagem, galerias, fundações, estruturas enterradas e cadastros incompletos podem alterar a estratégia de projeto.
• Pode haver restrições operacionais: áreas de acesso, pontos de lançamento, logística de equipamentos e condições urbanas podem limitar a aplicação do método.
• Depende de aprovação e documentação: obras em infraestrutura urbana frequentemente exigem alinhamento com concessionárias, prefeituras ou órgãos competentes, conforme o tipo de intervenção.
• Não elimina todo tipo de escavação: mesmo em soluções não destrutivas, podem ser necessários pontos localizados de acesso, conexão, inspeção ou apoio à implantação.
• Não substitui projeto técnico: tratar o método apenas como escolha de equipamento aumenta o risco de incompatibilidades entre traçado, campo, aprovação e execução.

O que avaliar antes de decidir?

Critério
Por que importa no projeto

Traçado proposto
Define a relação entre a rede a implantar, os pontos de conexão, as cotas e as restrições urbanas

Interferências existentes
Ajuda a reduzir conflitos com redes enterradas, drenagem, pavimentação e estruturas já instaladas

Condições do subsolo
Influenciam a viabilidade técnica e a necessidade de estudos complementares

Acessos e áreas de apoio
Afetam a logística, a mobilização de obra e os pontos possíveis de operação

Exigências de aprovação
Podem determinar documentos, compatibilizações e ajustes antes da implantação

Impacto urbano
Permite comparar alternativas considerando tráfego, circulação local, pavimentação e entorno

Segurança e controle
Orienta decisões para reduzir incertezas e evitar improvisações em campo

Quando o método pode não ser indicado?

O método não destrutivo pode não ser a alternativa mais adequada quando o traçado não é compatível, quando há interferências críticas sem dados suficientes, quando os acessos são inviáveis ou quando as exigências de aprovação apontam para outra solução técnica.

Também pode ser necessário reavaliar a alternativa quando faltam levantamentos, cadastros confiáveis ou compatibilização entre disciplinas.

Por isso, a análise deve diferenciar vantagem potencial de segurança de resultado.

Menor impacto urbano, menor escavação e melhor organização são possibilidades associadas a um projeto bem estruturado, não promessas universais aplicáveis a qualquer terreno ou obra.

Nesse contexto, a TUBULAÇÃO atua alinhada à necessidade de transformar demandas de infraestrutura em soluções técnicas planejadas e executáveis.

Sua atuação em projetos, levantamentos topográficos, saneamento, redes enterradas e compatibilização contribui para que decisões sobre MND sejam avaliadas antes da execução, com foco em organização técnica, redução de incertezas e apoio à viabilização da obra.

O papel do projeto técnico antes da execução por MND

No MND, a etapa de projeto técnico não é apenas uma formalidade anterior à obra.

Ela é a base que organiza informações de campo, define o traçado da rede enterrada, identifica interferências, consolida a documentação necessária e orienta a execução planejada antes da mobilização de equipes, materiais e equipamentos.

Em obras de saneamento, drenagem, redes de água, esgoto, pavimentação e urbanização, uma decisão tomada sem projeto compatibilizado pode transferir incertezas para o campo.

Isso aumenta a chance de ajustes durante a execução, conflitos com redes existentes, necessidade de revisões de traçado e dificuldades na aprovação junto aos órgãos competentes.

Por isso, o planejamento do método não destrutivo deve começar pela leitura técnica da obra, não pela escolha isolada da técnica ou do equipamento.

A TUBULAÇÃO atua justamente nessa organização técnica de demandas de infraestrutura urbana, com elaboração de projetos, levantamentos topográficos, tramitação junto a órgãos públicos, gestão de mão de obra e execução de obras conforme a necessidade do empreendimento.

No contexto do MND, esse olhar integrado ajuda a transformar uma demanda inicial em documentação técnica mais clara, compatível com as condições reais da obra e mais útil para orientar as próximas etapas.

O que um projeto técnico para MND deve contemplar?

Um projeto bem estruturado deve reunir informações suficientes para que a solução seja avaliada antes da implantação.

Em termos práticos, isso costuma envolver:

• levantamento topográfico aplicado ao trecho de intervenção;
• definição preliminar e técnica do traçado;
• identificação de interferências aparentes, cadastradas ou informadas por concessionárias e órgãos públicos;
• análise de redes existentes de água, esgoto, drenagem, energia, telecomunicações ou outras infraestruturas subterrâneas quando aplicável;
• avaliação de pontos de conexão, acessos e áreas de trabalho;
• compatibilização com pavimentação, urbanização e demais disciplinas do projeto;
• organização da documentação técnica para análise, aprovação e execução;
• indicação de condicionantes que precisam ser verificadas antes da obra;
• alinhamento entre critérios de execução, segurança e viabilidade técnica.

Esse conjunto de informações reduz a dependência de decisões improvisadas em campo.

O objetivo não é eliminar toda incerteza, pois cada obra possui condições próprias, mas diminuir riscos previsíveis antes que recursos humanos e materiais sejam mobilizados.

Fluxo recomendado: projeto, aprovação e implantação

Um fluxo técnico mais seguro costuma seguir uma sequência lógica:

1. Levantamento de dados: reúne topografia, cadastros, informações de redes existentes, diretrizes do contratante e condicionantes locais.
2. Análise de interferências: verifica conflitos potenciais entre o traçado pretendido e a infraestrutura já implantada.
3. Compatibilização técnica: ajusta o traçado e a documentação para integrar saneamento, drenagem, pavimentação e demais elementos urbanos.
4. Definição dos critérios de execução: organiza as premissas que orientarão a implantação, sem substituir a análise específica da obra.
5. Tramitação e aprovação: estrutura documentos para encaminhamento aos órgãos competentes quando necessário.
6. Implantação planejada: utiliza o projeto como referência para execução, acompanhamento e tomada de decisão técnica.

Esse fluxo evidencia por que o projeto técnico é uma etapa crítica no método não destrutivo HDD e em outras soluções de MND: a viabilidade não depende apenas da intenção de evitar abertura extensa de valas, mas da compatibilidade entre traçado, subsolo, interferências, acessos, normas aplicáveis e exigências administrativas.

Não confundir projeto técnico com execução isolada

O projeto de MND não deve ser confundido com a execução da perfuração em si.

A execução é a etapa de campo; o projeto é a etapa que organiza as informações necessárias para que a execução seja planejada com mais segurança técnica.

Também não se trata de uma consultoria genérica ou de um levantamento topográfico isolado.

O valor do projeto está na integração: topografia, traçado, redes existentes, interferências, documentação, aprovação e critérios de implantação precisam conversar entre si.

Quando essas informações ficam fragmentadas, a obra tende a depender mais de ajustes durante a execução.

No serviço descrito, o foco da TUBULAÇÃO está na elaboração de projetos técnicos para infraestrutura urbana, com análise de interferências, definição de traçados e compatibilização das condições reais da obra.

Essa abordagem é especialmente relevante para construtoras, empreiteiras, concessionárias, prefeituras e loteadoras que precisam transformar uma demanda de implantação de rede em um conjunto de documentos técnicos executáveis.

Por que o planejamento reduz incertezas no MND?

Antes de iniciar uma obra por MND, a pergunta central não deve ser apenas se a técnica pode ser usada.

A pergunta mais importante é: o projeto possui dados suficientes para justificar, orientar e compatibilizar essa solução?

Quando o projeto é tratado como etapa estratégica, ele ajuda a:?

• antecipar conflitos com redes enterradas;
• avaliar restrições de traçado;
• organizar informações para aprovação;
• reduzir retrabalhos decorrentes de falta de compatibilização;
• melhorar a comunicação entre engenharia, gestão de obra e execução;
• apoiar decisões antes da mobilização de equipes e materiais.

Dados e levantamentos necessários para avaliar a viabilidade

Antes de considerar o MND ou uma solução por HDD como alternativa para redes enterradas, a viabilidade precisa ser analisada com base em dados técnicos confiáveis.

A escolha não depende apenas da preferência por uma técnica com menor intervenção superficial; depende da leitura do subsolo disponível, das redes existentes, das cotas, dos pontos de conexão, das interferências urbanas e das exigências de aprovação aplicáveis à obra.

Quais informações são necessárias antes de projetar MND?

Antes de projetar MND, normalmente são necessários levantamento topográfico, cadastro de interferências, cotas do terreno e das redes existentes, pontos de conexão, alinhamento previsto, condicionantes urbanos e diretrizes de concessionárias ou órgãos competentes.

Esses dados ajudam a avaliar se o traçado é tecnicamente compatível com a implantação planejada.

A TUBULAÇÃO atua justamente na organização técnica de demandas de infraestrutura, com foco em topografia aplicada a obras de saneamento, redes enterradas e infraestrutura urbana.

Nesse contexto, os levantamentos e a compatibilização não são etapas burocráticas: são insumos que ajudam a transformar uma intenção de obra em um projeto mais claro, executável e menos sujeito a decisões improvisadas em campo.

Checklist de dados que entram na análise de viabilidade

• Levantamento topográfico: base para entender relevo, cotas, alinhamentos, limites físicos, acessos e condições do entorno da obra.
• Cadastro de interferências aparentes e cadastradas: identificação de redes existentes, dispositivos urbanos, drenagem, caixas, poços de visita, pavimentação, guias, postes e demais elementos que possam interferir no traçado.
• Cotas e níveis de referência: informações necessárias para avaliar compatibilização entre terreno, redes existentes, pontos de entrada, pontos de saída e conexões previstas.
• Pontos de conexão: locais onde a nova rede deverá se integrar a sistemas existentes de água, esgoto, drenagem ou outras infraestruturas subterrâneas.
• Alinhamento preliminar do traçado: definição inicial do caminho da rede, considerando restrições urbanas, interferências e espaço disponível para implantação.
• Informações de redes existentes: dados cadastrais, projetos anteriores, levantamentos de concessionárias e registros disponíveis sobre infraestrutura já implantada.
• Condições de pavimentação e urbanização: avaliação do ambiente urbano, circulação, áreas sensíveis, recomposição superficial e impacto sobre vias ou calçadas.
• Diretrizes de órgãos competentes e concessionárias: requisitos de aprovação, documentação técnica exigida e condicionantes específicas para intervenção em áreas públicas ou sistemas existentes.
• Visita técnica, quando aplicável: verificação em campo para confrontar documentos, identificar interferências visíveis e entender limitações reais de acesso, operação e entorno.
• Análise documental: leitura de plantas, cadastros, projetos existentes, diretrizes urbanas e informações fornecidas pelo contratante ou pelos órgãos envolvidos.

Informação técnica versus finalidade no projeto

Informação de entrada
Para que serve na análise

Levantamento topográfico
Apoia a definição de cotas, alinhamento, acessos e compatibilização com o terreno

Cadastro de interferências
Ajuda a identificar conflitos com redes existentes, drenagem, pavimentação e elementos urbanos

Pontos de conexão
Indicam onde a nova rede deverá se integrar à infraestrutura existente

Cotas das redes e do terreno
Permitem avaliar compatibilidade geométrica e possíveis conflitos de implantação

Diretrizes de concessionárias
Orientam exigências técnicas, aprovações e documentação necessária

Condicionantes urbanos
Apoiam a análise de impacto em vias, calçadas, circulação e áreas com restrição de escavação

Análise documental
Reduz incertezas ao reunir registros, projetos e informações prévias da área

Visita técnica
Confronta dados de projeto com a realidade observada em campo

Por que a qualidade dos dados muda a decisão técnica?

Em projetos de infraestrutura urbana, a viabilidade de uma solução não destrutiva depende da integração entre disciplinas.

Topografia, saneamento, drenagem, pavimentação, cadastro de interferências e exigências de aprovação precisam ser lidos em conjunto.

Quando essa leitura é fragmentada, o risco é escolher uma solução aparentemente adequada no papel, mas incompatível com as condições reais da obra.

Por isso, uma análise responsável evita definir parâmetros genéricos, como profundidades, diâmetros, prazos ou métodos executivos, sem validação específica.

Cada obra tem condicionantes próprias: redes já implantadas, traçados possíveis, espaço para operação, pontos de conexão, exigências de órgãos públicos e características urbanas que podem alterar a estratégia de projeto.

Riscos de trabalhar com dados incompletos

Dados incompletos não significam apenas falta de informação; podem comprometer decisões relevantes do projeto.

Entre os riscos mais comuns estão:

• definição de traçado sem considerar interferências existentes;
• incompatibilidade entre cotas projetadas e redes já implantadas;
• dificuldade de aprovação por ausência de documentação técnica adequada;
• necessidade de revisar soluções após mobilização de equipe ou recursos;
• aumento de retrabalho por divergência entre projeto e condição real de campo;
• conflitos com drenagem, saneamento, pavimentação ou infraestrutura urbana existente;
• decisões baseadas apenas na intenção de usar MND, sem comprovação de viabilidade.

A função do projeto técnico é reduzir essas incertezas antes da execução.

No caso da TUBULAÇÃO, o apoio técnico está ligado à elaboração de projetos, levantamentos topográficos, compatibilização e organização das informações necessárias para obras de saneamento e infraestrutura urbana.

Isso contribui para que o método não destrutivo HDD seja avaliado dentro de um planejamento completo, e não como uma escolha isolada de equipamento ou execução.

FAQ curta sobre levantamento topográfico e viabilidade

O levantamento topográfico é sempre necessário para avaliar MND?
Em obras de infraestrutura, levantamentos e dados de campo costumam ser fundamentais para apoiar decisões de traçado, cotas, acessos e compatibilização.

A necessidade e o nível de detalhe devem ser definidos conforme cada obra.

Só o cadastro de redes existentes é suficiente?
Não necessariamente.

Cadastros ajudam, mas podem estar desatualizados ou incompletos.

Por isso, a análise técnica pode exigir conferência documental, visita técnica e compatibilização com informações topográficas e urbanas.

A viabilidade pode ser definida apenas olhando o local da obra?
A vistoria visual ajuda, mas não substitui o projeto técnico.

A decisão precisa considerar interferências, cotas, pontos de conexão, documentação disponível, diretrizes de concessionárias e condições locais.

Quem deve validar a solução antes da execução?
A validação deve ser feita por profissionais responsáveis pela análise técnica do caso, considerando projeto, normas aplicáveis, condicionantes urbanos e exigências dos órgãos competentes.

Como escolher entre abertura de vala e solução não destrutiva?

A escolha entre abertura de vala e método não destrutivo não deve ser tratada como uma disputa simples entre técnica tradicional e técnica moderna.

Em obras urbanas, a solução mais adequada depende do conjunto de restrições técnicas, urbanas e administrativas: tráfego, pavimentação, interferências existentes, acessos para equipamentos, condicionantes de aprovação, características do traçado e qualidade dos dados disponíveis.

Em alguns cenários, a vala aberta pode ser uma alternativa tecnicamente simples, especialmente quando há acesso livre, baixa interferência urbana, facilidade de recomposição do pavimento e menor complexidade de compatibilização.

Em outros, o MND, incluindo soluções associadas ao HDD, pode ser analisado quando a intervenção superficial precisa ser reduzida, como em travessias sob vias, áreas pavimentadas, trechos com circulação existente ou regiões com maior sensibilidade operacional.

Comparativo qualitativo entre vala aberta e solução não destrutiva

Critério de decisão
Abertura de vala
Método não destrutivo MND/HDD

Intervenção superficial
Exige escavação ao longo do trecho previsto, com impacto direto na superfície
Pode reduzir a necessidade de abertura extensa, dependendo do projeto e da viabilidade local

Tráfego urbano
Pode demandar bloqueios, desvios e maior interferência na circulação
Pode ser analisado quando a continuidade do tráfego é um fator relevante

Pavimentação e recomposição
Envolve corte, escavação, reaterro e recomposição da superfície
Pode limitar intervenções na pavimentação, mas ainda exige pontos de acesso e planejamento

Interferências existentes
As redes podem ser visualizadas durante a escavação, mas o risco de conflito continua existindo
Exige compatibilização prévia mais rigorosa com redes enterradas, cotas e traçado

Aprovação e condicionantes
Pode ser mais direta em trechos simples, mas depende das exigências locais
Pode exigir documentação técnica bem estruturada para justificar a solução e orientar a implantação

Acessos e logística
Depende de espaço para escavação, armazenamento de material e circulação de equipes
Depende de áreas adequadas para posicionamento, lançamento, recepção e operação associada

Complexidade técnica
Pode ser adequada para trechos curtos, acessíveis e com baixa restrição urbana
Pode ser considerada em travessias e trechos críticos, desde que a análise técnica confirme viabilidade

O ponto central é que nenhuma alternativa deve ser escolhida apenas por preferência, custo percebido ou familiaridade da equipe.

A vala aberta pode ser eficiente em um contexto e inadequada em outro.

Da mesma forma, o método não destrutivo hdd pode ser tecnicamente interessante em determinados trechos urbanos, mas não é automaticamente a melhor solução para toda rede subterrânea.

Árvore de decisão para orientar a análise

1. O trecho passa por via com tráfego intenso, área pavimentada sensível ou local de difícil interdição?

   • Se sim, vale analisar uma solução não destrutiva como alternativa técnica.
   • Se não, a vala aberta pode permanecer como hipótese viável, desde que compatível com o projeto.

2. Existem redes enterradas, interferências cadastradas ou incertezas relevantes no subsolo?

   • Se sim, a decisão deve priorizar levantamento, compatibilização e análise de risco antes da escolha do método.
   • Se não houver dados suficientes, a ausência de informação não deve ser confundida com ausência de interferência.

3. Há espaço disponível para escavação, circulação, armazenamento de material e recomposição?

   • Se sim, a abertura de vala pode ser avaliada com maior segurança operacional.
   • Se não, o MND pode ser considerado, desde que existam acessos adequados e viabilidade técnica.

4. O órgão responsável, a concessionária ou a prefeitura possui exigências específicas para aprovação?

   • Se sim, a solução precisa estar alinhada à documentação técnica exigida.
   • Se não, ainda assim o projeto deve registrar critérios, traçado, interferências e premissas de execução.

5. O projeto já possui topografia, cotas, pontos de conexão e compatibilização com redes existentes?

   • Se sim, a comparação entre alternativas tende a ser mais consistente.
   • Se não, a escolha do método ainda está prematura.

Perguntas que gestores de obra devem fazer antes de decidir

• O impacto no tráfego e na circulação de pedestres foi analisado?
• A recomposição da pavimentação interfere no cronograma geral da obra?
• Existem redes de água, esgoto, drenagem, energia, telecomunicações ou outras interferências no traçado?
• Os pontos de conexão e as cotas estão definidos com base em levantamento confiável?
• Há espaço físico para executar vala aberta com segurança e organização?
• Há áreas adequadas para avaliar uma solução por MND ou HDD?
• A solução escolhida facilita ou dificulta a aprovação junto aos órgãos competentes?
• O custo indireto de desvios, interdições, recomposição e retrabalho foi considerado de forma técnica?
• A decisão está documentada em projeto compatibilizado ou foi tomada apenas em campo?
• As condições reais da obra foram confrontadas com a documentação disponível?

Alerta sobre análise de viabilidade

A solução não destrutiva não elimina a necessidade de projeto, levantamento e compatibilização.

Ela pode reduzir intervenções superficiais em determinados contextos, mas depende de análise caso a caso.

Também não é correto afirmar que HDD é sempre mais barato, mais rápido ou mais indicado do que vala aberta.

A escolha responsável considera viabilidade técnica, interferências, planejamento urbano, exigências de aprovação e condições locais de implantação.

É nesse ponto que a documentação técnica ganha relevância.

A TUBULAÇÃO atua na organização técnica de demandas de infraestrutura urbana, saneamento, redes enterradas e obras urbanas, conectando leitura prática de campo, levantamentos, definição de traçados e compatibilização com as condições reais da obra.

Para construtoras, empreiteiras, concessionárias, prefeituras e loteadoras, essa etapa ajuda a transformar uma intenção de execução em um projeto mais claro, analisável e compatível com a implantação.

Perguntas frequentes sobre método não destrutivo HDD

O que significa HDD em obras de infraestrutura?

HDD significa Horizontal Directional Drilling, ou perfuração direcional horizontal.

Em obras de infraestrutura, o termo é associado ao MND, método não destrutivo, porque permite planejar a instalação de redes enterradas com menor necessidade de abertura contínua de valas na superfície.

Na prática, o método não destrutivo HDD pode ser considerado em projetos de saneamento, drenagem, redes de água, esgoto e outras tubulações subterrâneas quando o traçado, o subsolo, as interferências existentes e as exigências de aprovação permitem essa solução.

O método não destrutivo elimina totalmente escavações?

Não necessariamente.

O método não destrutivo pode reduzir intervenções superficiais e limitar a necessidade de escavações extensas, mas isso não significa ausência total de escavação em todos os casos.

Em muitos projetos, ainda podem ser necessários pontos de acesso, áreas de lançamento, poços, caixas, conexões, inspeções ou intervenções localizadas.

A definição depende do projeto técnico, das condições da obra, das redes existentes, do espaço disponível e das exigências dos órgãos competentes.

Em quais tipos de redes o HDD pode ser considerado?

O HDD pode ser avaliado, de forma geral, em redes subterrâneas como:

• Redes de água
• Redes de esgoto
• Sistemas de drenagem urbana
• Tubulações em travessias sob vias ou áreas urbanizadas
• Redes enterradas em locais com restrição de escavação superficial
• Interligações de infraestrutura quando houver viabilidade técnica

Essa possibilidade não deve ser interpretada como indicação automática.

Cada aplicação precisa considerar traçado, cotas, interferências cadastradas e aparentes, acessos, pavimentação, condicionantes urbanos e compatibilização com outras disciplinas do projeto.

O projeto de MND é o mesmo que a execução da perfuração?

Não necessariamente.

O projeto de MND e a execução da perfuração são etapas diferentes, embora conectadas.

O projeto técnico organiza as informações necessárias para orientar a solução: levantamento de dados, definição de traçado, compatibilização com interferências, análise das condições urbanas, documentação técnica e apoio ao processo de aprovação.

Já a execução envolve a realização da perfuração e a instalação da tubulação em campo, conforme o planejamento aprovado e as condições encontradas.

No contexto da TUBULAÇÃO, o serviço informado tem foco na elaboração de projetos técnicos para obras de infraestrutura urbana, com análise de interferências, definição de traçados, compatibilização técnica, apoio topográfico e organização documental para tornar a execução mais planejada.

O método exige levantamento topográfico?

Em projetos de infraestrutura urbana, levantamentos topográficos e dados de campo costumam ser fundamentais para apoiar a análise do traçado e a compatibilização com o ambiente existente.

A topografia ajuda a entender cotas, alinhamentos, pontos de conexão, interferências aparentes, limites físicos, pavimentação, acessos e condições do entorno.

Esses dados não substituem outras análises técnicas, mas contribuem para reduzir incertezas antes da mobilização de recursos humanos e materiais.

Para obras de saneamento, drenagem e redes enterradas, a qualidade das informações de entrada influencia diretamente a clareza do projeto técnico e a tomada de decisão sobre a viabilidade do MND.

Como saber se a solução é adequada para uma obra?

A adequação do MND deve ser avaliada caso a caso.

Não basta escolher a técnica por preferência ou por parecer menos invasiva.

A decisão precisa considerar o conjunto de restrições técnicas, urbanas e administrativas da obra.

Antes de decidir, é recomendável verificar:

• Qual rede será implantada ou substituída
• Onde estão os pontos de conexão
• Quais interferências existem no traçado
• Quais dados topográficos e cadastrais estão disponíveis
• Se há travessias sob vias, áreas pavimentadas ou zonas com restrição de escavação
• Quais aprovações ou diretrizes de órgãos competentes podem ser exigidas
• Se o traçado é compatível com as condições locais
• Como a solução se integra ao planejamento geral da obra

A avaliação técnica deve diferenciar conceito, projeto e execução.

O HDD é uma possibilidade construtiva, mas sua viabilidade depende da compatibilização entre redes enterradas, levantamento topográfico, documentação de projeto, condições de campo e critérios de aprovação.

Próximos passos para quem está avaliando MND

Para uma decisão mais segura, o ideal é iniciar pela organização das informações técnicas da obra.

Reúna plantas disponíveis, cadastros de redes existentes, pontos de conexão, dados topográficos, condicionantes de aprovação e objetivos da intervenção.

A partir disso, uma análise técnica pode indicar se o MND é uma alternativa coerente, se a abertura de vala continua sendo mais simples para o cenário ou se o projeto precisa de ajustes antes da definição da solução.

A TUBULAÇÃO atua na organização técnica de demandas de infraestrutura, saneamento, redes enterradas e obras urbanas por meio de projetos, levantamentos, compatibilização e apoio à viabilização de obras.

Para projetos que envolvem MND, o caminho mais responsável é solicitar uma avaliação técnica com base nas condições reais da obra, sem assumir preços, prazos ou resultados antes da análise do caso.
