O que é soldagem de tubulação e por que ela impacta a execução da obra?

A soldagem de tubulação é o conjunto de processos utilizados para unir trechos de tubos, conexões ou componentes de uma rede, assegurando continuidade física e funcional ao sistema.

Em obras de saneamento e infraestrutura urbana, essa etapa pode envolver diferentes materiais e métodos, como tubulação PEAD ou outros tipos de tubulação definidos em projeto, sempre conforme a aplicação, a pressão de operação, o ambiente de instalação e os requisitos técnicos da obra.

Mais do que uma união entre peças, a solda influencia diretamente a estanqueidade da rede.

Em uma rede de água, falhas nas juntas podem comprometer a distribuição e gerar perdas.

Em uma rede de esgoto, podem provocar infiltrações, vazamentos ou dificuldades operacionais.

Em redes subterrâneas, drenagem, travessias e trechos associados à pavimentação ou urbanização, uma conexão mal executada tende a afetar não apenas a tubulação, mas também etapas posteriores da obra.

Por isso, a soldagem não deve ser tratada como um procedimento isolado de campo.

Ela é consequência de decisões tomadas antes da mobilização das equipes, máquinas e materiais, incluindo:

• definição do traçado da rede no projeto técnico;
• escolha do material e das conexões compatíveis;
• levantamento de interferências existentes no local;
• compatibilização com outras infraestruturas urbanas;
• análise das condições reais de execução em campo;
• planejamento das inspeções e controles necessários.

Quando o traçado projetado não considera interferências, profundidades, acessos, pontos de conexão ou condições do terreno, a execução tende a ficar mais exposta a improvisos.

Nesses casos, a solda pode até ser realizada corretamente do ponto de vista operacional, mas ainda assim gerar retrabalho se estiver em um ponto incompatível com o projeto, com a rede existente ou com outra infraestrutura já implantada.

Em termos práticos, a qualidade da junta depende de uma cadeia de decisões: projeto adequado, informações confiáveis de campo, método compatível com o material, profissionais qualificados, equipamentos apropriados e inspeções coerentes com a especificação técnica.

Também é essencial verificar as normas aplicáveis ao tipo de material, à finalidade da rede e às exigências do contratante ou do órgão competente, pois os critérios podem variar conforme o empreendimento.

Essa visão integrada é especialmente relevante em saneamento, redes de água, redes de esgoto e obras de infraestrutura urbana, nas quais pequenas incompatibilidades podem gerar custos indiretos, atrasos e necessidade de ajustes em campo.

Um projeto técnico bem estruturado ajuda a reduzir essas ocorrências porque antecipa decisões que impactam a execução, desde a localização das juntas até a compatibilização com interferências e frentes de obra.

O Prisma atua justamente nessa conexão entre projeto, campo e execução, com serviços de engenharia, gestão de obras, consultoria, elaboração de projetos para infraestrutura urbana e topografia aplicada a obras de saneamento.

No contexto de soluções em tubulações PEAD e redes urbanas, essa abordagem contribui para transformar demandas de obra em projetos técnicos mais organizados, compatíveis com a realidade do campo e preparados para orientar a execução com maior controle.

Soldagem de tubulação: Principais técnicas, materiais e cuidados técnicos na soldagem de tubulações

As técnicas de união devem ser avaliadas de forma educacional e sempre vinculadas ao material da rede, à especificação do projeto e às condições reais de execução em campo.

Entre os processos mais comuns em obras de infraestrutura, saneamento e redes subterrâneas, destacam-se:

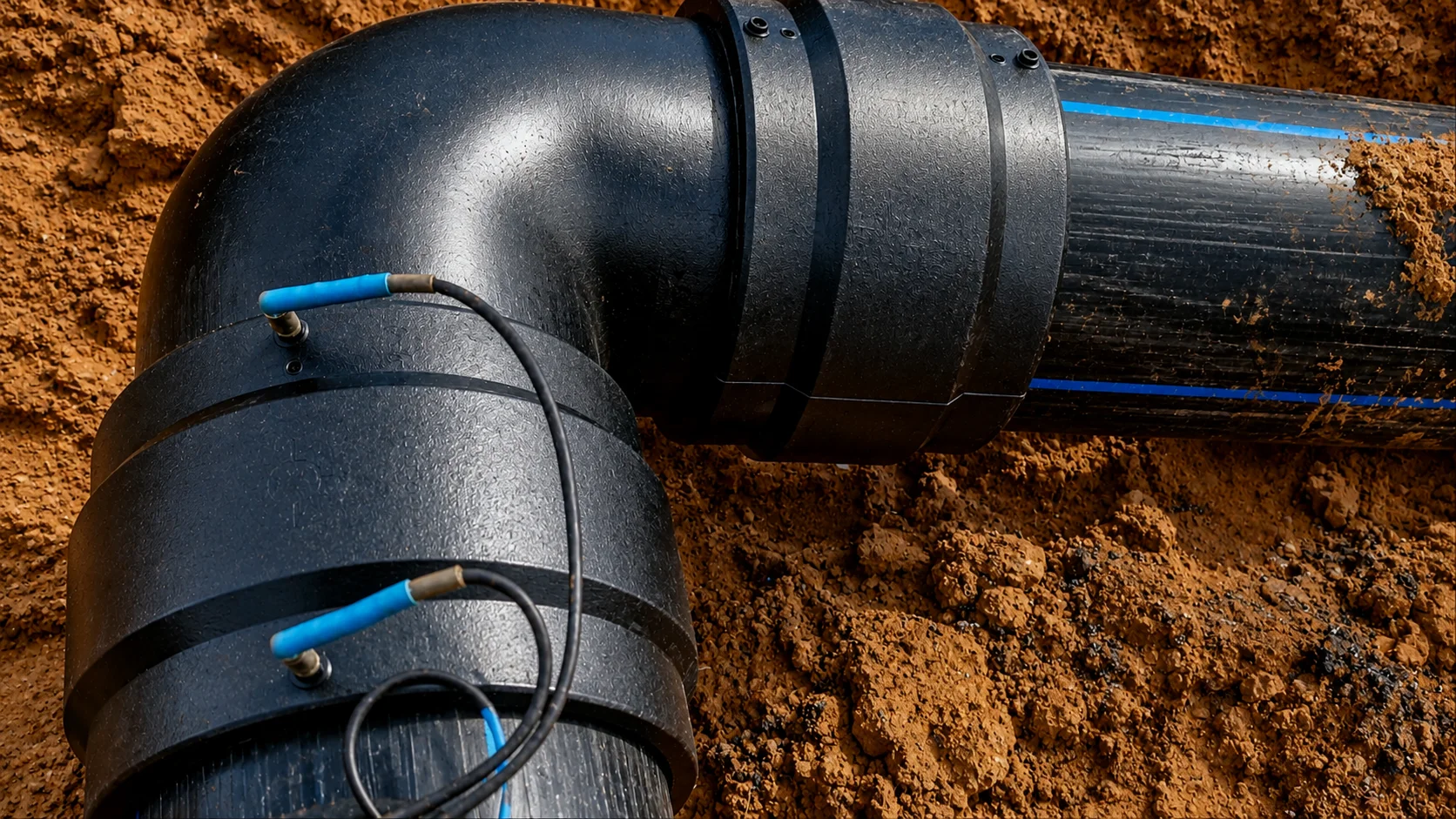

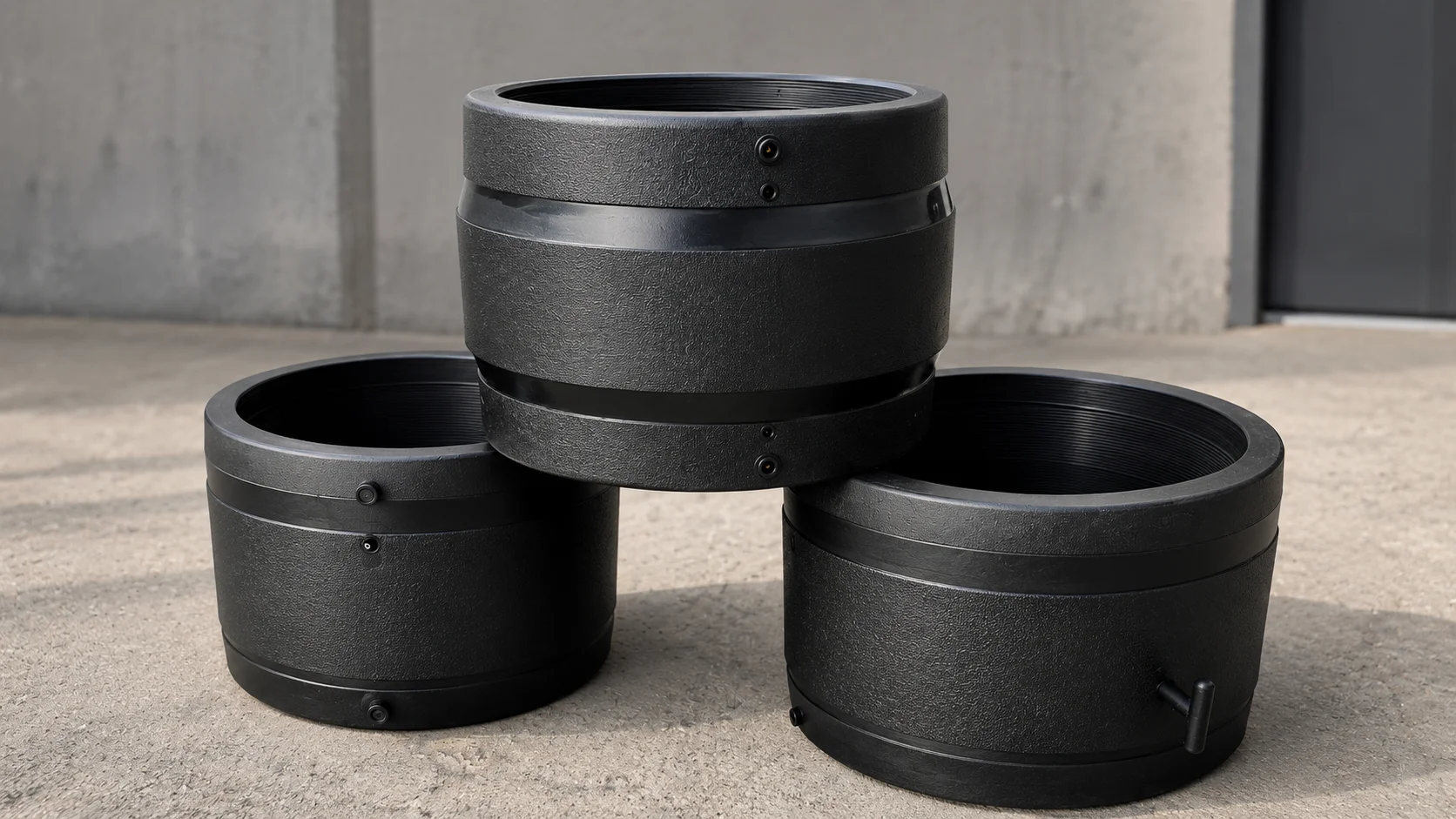

• Eletrofusão: aplicada em tubulações plásticas quando prevista em projeto, utiliza conexões próprias e equipamento compatível para promover a união controlada entre tubo e conexão.

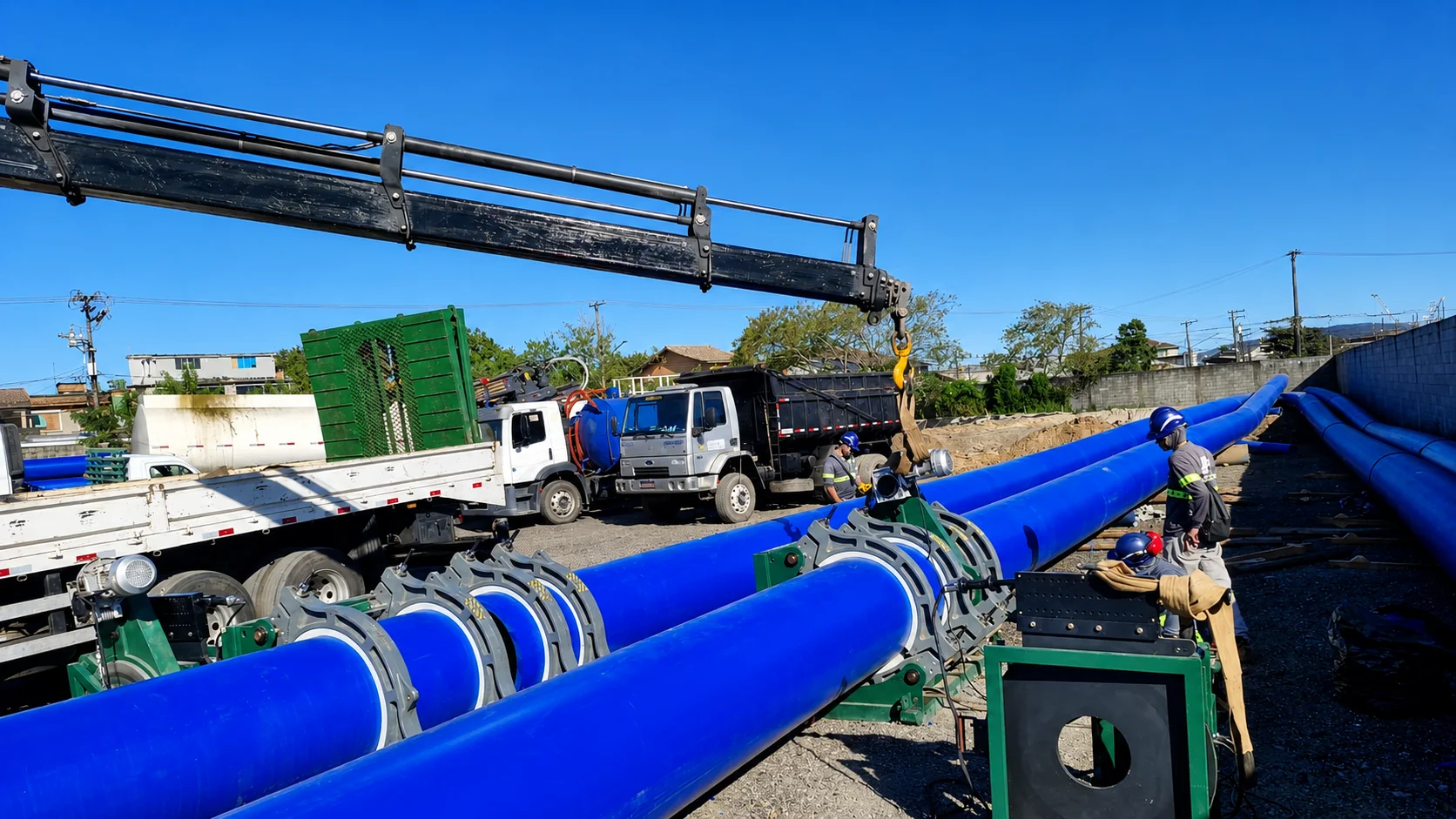

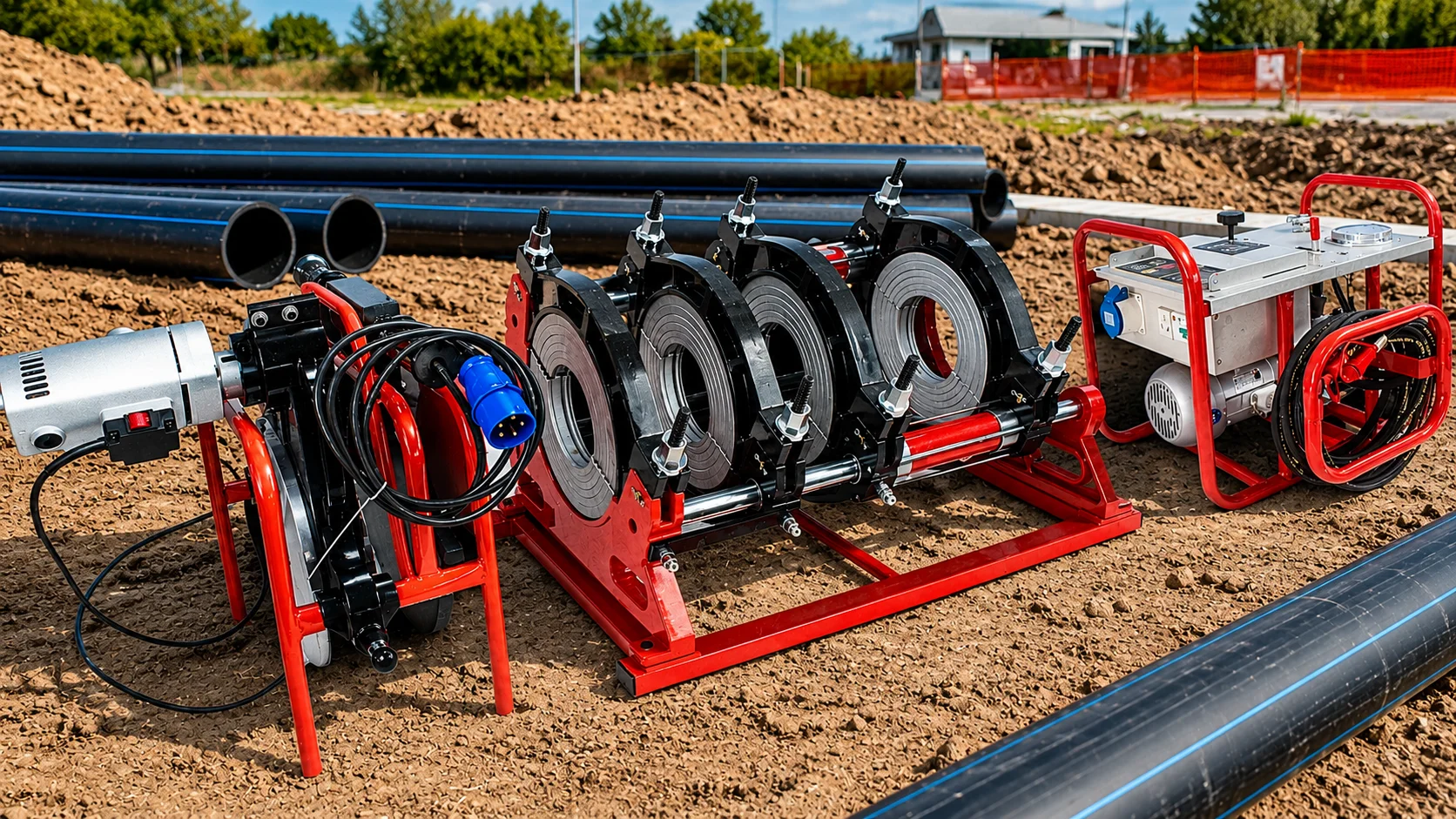

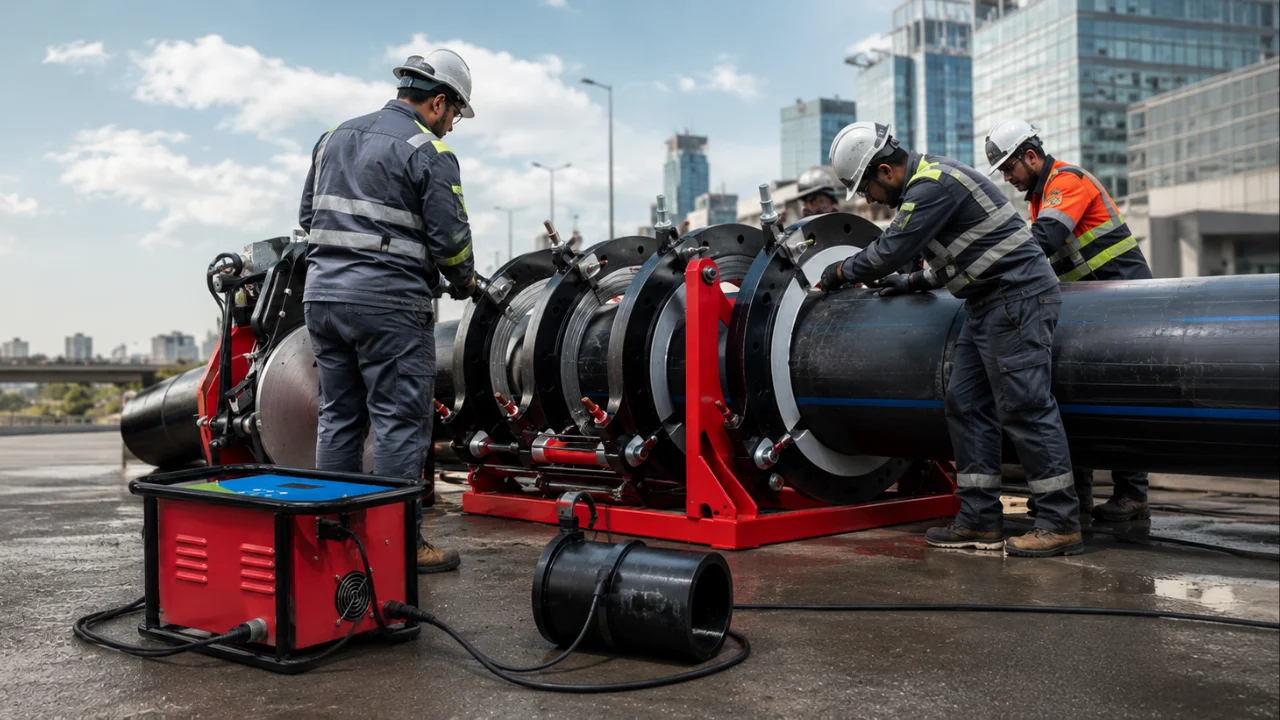

• Termofusão ou solda de topo: comum em tubulação PEAD, depende de corte adequado, alinhamento, aquecimento, pressão controlada e tempo de resfriamento conforme orientação técnica aplicável.
• Processos para tubos metálicos: variam conforme o tipo de metal, espessura, classe da tubulação, fluido transportado e requisitos do contratante, devendo seguir procedimentos definidos para cada obra.
• Uniões complementares: conexões mecânicas, flanges e acessórios podem fazer parte da solução, especialmente em pontos de transição, manutenção, válvulas ou interfaces com outras redes.

Na prática, a escolha do método de soldagem de tubulação depende do material, do diâmetro, da aplicação da rede, da pressão de operação prevista, do acesso ao local, das interferências mapeadas e das condições de campo.

Por isso, não é recomendado tratar a solda apenas como uma etapa operacional: ela é consequência de decisões anteriores de projeto, compatibilização, especificação de materiais e planejamento executivo.

Uma junta bem executada não é apenas a união física entre dois trechos de tubo.

Ela depende de preparação das extremidades, limpeza, controle de alinhamento, equipamentos adequados, operador capacitado, proteção da área de trabalho e rastreabilidade mínima do procedimento.

Em tubulações PEAD, por exemplo, fatores como temperatura, pressão aplicada, tempo de aquecimento e tempo de resfriamento devem seguir parâmetros do fabricante, normas aplicáveis, especificações do projeto e exigências do contratante.

Em tubos metálicos, a preparação da superfície, o tipo de processo e os critérios de inspeção também variam conforme o material e a finalidade da rede.

Os principais cuidados técnicos incluem:

• Preparação das extremidades: cortes, faceamento, raspagem ou limpeza devem ser compatíveis com o método adotado e com o tipo de tubo.
• Limpeza da área de união: poeira, umidade, graxa, oxidação ou resíduos podem comprometer a qualidade da junta.
• Alinhamento e fixação: desalinhamentos geram tensões, dificultam a estanqueidade e podem prejudicar a vida útil da rede.
• Controle de parâmetros: temperatura, pressão, tempo de fusão, tempo de resfriamento e sequência de execução não devem ser definidos de forma improvisada.
• Equipamentos compatíveis: máquinas, conexões, acessórios e instrumentos precisam atender ao método previsto e estar em condição adequada de uso.
• Proteção do ambiente de trabalho: chuva, lama, poeira, instabilidade do terreno e falta de apoio para os tubos podem interferir na qualidade da execução.
• Registro da execução: anotar trechos executados, operadores, materiais utilizados, condições relevantes e inspeções facilita controle técnico e manutenção futura.
• Inspeção e testes: inspeção visual, verificação de acabamento, avaliação de alinhamento e testes de estanqueidade devem seguir a especificação técnica da obra.

Esse conjunto de cuidados ajuda a diferenciar uma execução correta de uma simples união aparente.

Uma junta pode parecer concluída visualmente, mas ainda assim apresentar risco se foi feita com material incompatível, preparação insuficiente, resfriamento inadequado, falha de limpeza ou ausência de inspeção.

Por isso, normas aplicáveis, procedimentos do fabricante, especificações do projeto e requisitos do contratante devem orientar a execução, sem adoção de parâmetros universais para situações diferentes.

Nas Soluções em Tubulações PEAD, o Prisma atua na elaboração de projetos técnicos para redes de água, esgoto, drenagem, redes subterrâneas, pavimentação e urbanização, conectando projeto, campo e execução.

Esse trabalho é relevante porque a compatibilidade prática com o campo começa antes da mobilização de equipes, máquinas e materiais: o projeto organiza traçados, interferências, quantitativos, conexões, métodos executivos e informações que apoiam uma implantação mais controlada.

Antes de iniciar a execução, um mini-checklist técnico pode reduzir inconsistências:

• Projeto aprovado ou validado para execução.
• Interferências mapeadas e compatibilizadas com outras infraestruturas urbanas.
• Quantitativos conferidos, incluindo tubos, conexões, peças especiais e acessórios.
• Método de união definido conforme material, diâmetro, aplicação e condições de campo.
• Equipe orientada sobre procedimento, sequência de execução e critérios de inspeção.
• Materiais compatíveis com a especificação técnica e com a finalidade da rede.
• Equipamentos adequados ao método previsto.
• Área de trabalho protegida e organizada para preparação, alinhamento e resfriamento.
• Registros de execução planejados.
• Inspeções e testes definidos antes do início dos serviços.

Como um projeto técnico reduz riscos em redes de tubulação?

Um projeto técnico reduz riscos em redes de tubulação porque transforma a demanda da obra em um conjunto organizado de informações: traçado, cotas, pontos de conexão, quantitativos, interferências, metodologia executiva, documentação para aprovação e critérios de execução em campo.

Em vez de tratar a rede apenas como uma sequência de tubos e conexões, o projeto antecipa decisões que afetam orçamento, aquisição de materiais, mobilização de máquinas, dimensionamento de mão de obra e compatibilização com outras infraestruturas urbanas.

Na prática, isso é decisivo em obras de saneamento, redes subterrâneas, redes de água, redes de esgoto, drenagem, loteamentos, pavimentação e urbanização.

Uma decisão aparentemente simples, como o tipo de conexão, o ponto de mudança de direção ou a metodologia de soldagem de tubulação, precisa estar coerente com o traçado projetado, o cadastro de interferências, as condições do terreno e os requisitos do órgão competente ou da concessionária envolvida.

O que o projeto organiza antes da execução?

Um projeto técnico bem estruturado ajuda a responder perguntas que costumam gerar retrabalho quando ficam para o campo:

• por onde a tubulação deve passar;
• quais interferências precisam ser verificadas ou compatibilizadas;
• quais trechos exigem atenção por cruzarem redes existentes, vias, calçadas, drenagem ou outras instalações;
• quais materiais, conexões e acessórios devem ser previstos;
• quais quantitativos serão usados como base para orçamento e aquisição;
• quais máquinas e equipes podem ser necessárias em cada etapa;
• quais documentos podem ser exigidos para aprovação de projetos ou execução direta;
• quais inspeções e registros devem acompanhar a execução.

Esse planejamento antes da mobilização evita que equipes, máquinas e materiais cheguem ao canteiro sem uma referência técnica clara.

Também reduz decisões improvisadas em campo, que podem gerar incompatibilidades, alterações de traçado, troca de materiais, atrasos operacionais e necessidade de refazer trechos já executados.

Compatibilização: onde muitos riscos aparecem

Em infraestrutura urbana, a tubulação raramente está isolada.

Redes de água, esgoto, drenagem, energia, telecomunicações, pavimentação, guias, sarjetas, bocas de lobo, caixas de inspeção e interferências não cadastradas podem disputar o mesmo espaço físico.

Por isso, a compatibilização é uma etapa central do projeto.

O levantamento topográfico e a análise de interferências ajudam a aproximar o desenho técnico da realidade do terreno.

Quando essas informações são consideradas antes da obra, decisões sobre profundidade, declividade, travessias, conexões, pontos de inspeção e metodologia executiva se tornam mais consistentes.

Isso também influencia a execução das juntas e soldas, pois o posicionamento da tubulação, o espaço disponível para equipamentos e as condições de acesso afetam diretamente a qualidade do procedimento.

A solda, nesse contexto, não deve ser vista apenas como uma operação de campo.

Ela é consequência de decisões anteriores: material especificado, diâmetro, método construtivo, sequência de montagem, acesso ao trecho, necessidade de estanqueidade, critérios de inspeção e requisitos da especificação técnica.

Quando essas decisões estão alinhadas no projeto, a execução tende a ser mais organizada e verificável.

Como o projeto apoia orçamento, materiais e mão de obra?

Construtoras, empreiteiras, concessionárias, prefeituras, loteadoras, indústrias e empresas de infraestrutura dependem de informações confiáveis para planejar recursos.

O projeto técnico apoia esse processo ao consolidar quantitativos e indicar soluções compatíveis com a demanda da obra.

Isso contribui para:

• estimar materiais com base em trechos, diâmetros, conexões e acessórios previstos;
• orientar a compra de tubos, conexões e componentes compatíveis com o sistema;
• planejar a sequência de execução conforme o traçado e as frentes de serviço;
• organizar mão de obra e máquinas de acordo com as condições de campo;
• reduzir compras emergenciais por falta de compatibilização;
• apoiar o orçamento com uma base técnica mais clara;
• facilitar ajustes de planejamento antes que o retrabalho aconteça no canteiro.

As exigências de aprovação, documentação e execução podem variar conforme o órgão competente, a concessionária, o tipo de empreendimento e a localização da obra.

Por isso, redes de tubulação devem ser avaliadas caso a caso, considerando normas aplicáveis, requisitos do contratante, especificações do material e condições reais de implantação.

Integração entre projeto, campo e execução

O principal ganho de um projeto técnico não está apenas no desenho da rede, mas na integração entre planejamento e execução.

Em obras urbanas, pequenas incompatibilidades podem afetar várias frentes: escavação, assentamento, soldagem, recomposição de pavimento, drenagem, sinalização, liberação de trechos e interface com redes existentes.

O Prisma atua nesse ponto de conexão entre projeto, campo e execução.

A empresa elabora projetos técnicos para infraestrutura urbana, saneamento, redes subterrâneas, drenagem, redes de água e esgoto, pavimentação e urbanização.

Também realiza tramitações junto a órgãos públicos, levantamentos topográficos e gestão de mão de obra, oferecendo suporte técnico para construtoras, prefeituras, concessionárias, loteadoras, indústrias e empresas de infraestrutura.

Essa atuação é relevante porque a compatibilidade prática com o campo precisa ser considerada desde as primeiras decisões.

Em redes de tubulação, o projeto deve ajudar a transformar a necessidade da obra em uma solução executável, documentada e coerente com o ambiente urbano onde será implantada.

Quando avaliar um projeto técnico estruturado?

Vale avaliar a necessidade de um projeto técnico estruturado quando a obra envolve redes de água, esgoto, drenagem, loteamentos, ampliações de infraestrutura, redes subterrâneas ou intervenções de urbanização.

Também é recomendável buscar análise técnica específica quando houver interferências relevantes, necessidade de aprovação junto a órgãos competentes, dúvidas sobre metodologia executiva, indefinição de quantitativos ou risco de conflito com outras infraestruturas.

Essa avaliação não substitui a análise de engenharia de cada empreendimento.

O objetivo é assegurar que decisões sobre traçado, materiais, conexões, solda, execução, inspeção e documentação sejam tomadas antes da mobilização, com base em informações técnicas e não apenas em ajustes feitos durante a obra.

FAQ

O que considerar antes de soldar tubulações?
Antes da soldagem, é necessário verificar material, diâmetro, método previsto, condições de acesso, alinhamento, limpeza, interferências, especificação técnica, requisitos do fabricante e critérios de inspeção definidos para a obra.

Quem define o método de soldagem da tubulação?
O método deve ser definido a partir do projeto, do material da tubulação, da aplicação da rede, das normas aplicáveis, dos procedimentos do fabricante e dos requisitos do contratante ou órgão responsável.

Como o projeto ajuda a evitar incompatibilidades?
O projeto organiza levantamento topográfico, traçado, interferências, quantitativos, conexões, metodologia executiva e documentação.

Com isso, reduz decisões improvisadas em campo e facilita a compatibilização com outras redes e estruturas urbanas.

Quando consultar uma empresa de engenharia?
A consulta é indicada quando a rede exige aprovação, envolve saneamento ou infraestrutura urbana, possui interferências relevantes, demanda levantamento topográfico, precisa de compatibilização técnica ou requer apoio para transformar a demanda da obra em um projeto executável.
